UPS电源的三种工作状态 UPS电源开关机步骤

时间:2018-05-18 10:39来源:未知 作者:admin 点击:
一般每台UPS的显示面板上都会有一个模拟图,如图1所示: 图1 UPS模拟图 通过这个图我们就可以了解到UPS有三种工作状态,分别为: 1.正常状态 这时市电正常,市电先经过整流(交流变

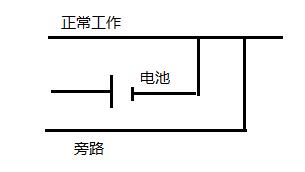

一般每台UPS的显示面板上都会有一个模拟图,如图1所示:


图1 UPS模拟图
通过这个图我们就可以了解到UPS有三种工作状态,分别为:
1.正常状态
这时市电正常,市电先经过整流(交流变直流),给电池充电,同时经过整流的市电再经过逆变,变成交流电,为负载供电。
2.电池供电
当市电停电的时候,UPS自动切换为电池(经过逆变器)为负载供电;当市电恢复后,再自动切换为正常状态为负载供电。
这两种情况下负载都是受保护的。即UPS输出的都是干净稳定的220V交流电(实际上输出的是三相电380V,通过火线和零线的组合,为负载提供220V的电)。
3.旁路状态
当UPS有故障时会直动跳到旁路状态,这时就相当于市电直接为负载供电了,这时负载还是有电的,只不过输入的电压不再是干净稳定的220V了。
2 增加一个维修旁路,这时就可以关机了
不论是要进行执行开机还是关机操作,我们都要注意两点,第一点就是一定不要将市电(交流电)和经过逆变器输出的交流电接在一起。因为这两条线路之间存在压差,甚至相序也可能是不一致,这样同时接到负载上以后很可能就把设备击毁了;第二点就是我们做的这些操作都要确保负载是不停电的。

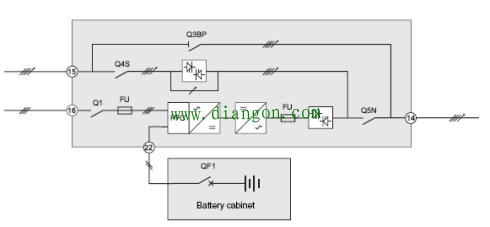

不论是要进行执行开机还是关机操作,我们都要注意两点,第一点就是一定不要将市电(交流电)和经过逆变器输出的交流电接在一起。因为这两条线路之间存在压差,甚至相序也可能是不一致,这样同时接到负载上以后很可能就把设备击毁了;第二点就是我们做的这些操作都要确保负载是不停电的。在确保这两点的基础上,我们就可以先进行关机操作了,那么,什么时候我们要进行关机呢?至少有一种情况那就是当UPS工作在旁路状态下,我们要将其恢复到正常供电模式下,就需要先关机(即紧急停机),然后再开机,根据UPS实际连接图(图),基本步骤为:


图 UPS实际连接图
1、闭合维修旁路(Q3BP),这时相当于两路市电供电;
2、断开Q5N(UPS输出开关)端输出,这是相当于UPS没有电源输出了,也就避免了市电和UPS输出的电同时接到负载上;
3、断开Q4S(静态旁路输入开关),这时相当于只通过维修旁路供电了,为UPS关机做准备。
4、断开Q1(整流器输入开关),相当于把UPS的市电输入断开。
5、断开蓄电池开关QF1,这时看UPS的液晶屏,应该熄灭了。
6、拔下绿头(紧急停机)。
这样UPS就算是彻底断开了,负载由维修旁路供电。
开机也是一个技术活儿,每做一步操作前都要进行确认,先确认
1、电池的输出开关(QF1)是断开的(蓄电池没有电压输出);
2、整流器之前的市电输入开关是(Q1)断开的(市电没有为UPS供电);
3、旁路(Q4S)是断开的;
4、UPS输出开关(Q5N)是断开的;
5、设备是由维修旁路(Q3BP)供电的。
然后再开机,步骤为:
1、闭合Q1,这是把市电输入再送上(从UPS的液晶屏上可以看到UPS在进行初始化);
2、闭合Q4S(静态旁路输入开关);
3、把紧急停机的开关再插回去(这时一定要看UPS的液晶屏,是否有异常告警,如果有异常告警,并且经过厂家的工程师确认此时UPS已经损坏,就没有必要进行下一步的操作了);
4、这时要再查看UPS的液晶屏,按DEL,然后可以看到UPS正在启动,再确认整流器是否启动;
5、闭合UPS的输出开关(Q5N),这时相当于两路市电供电,为断开维修旁路做准备;
6、闭合电池开关(QF1);
7、断开维修旁路(Q3BP);
8、点击开机键,UPS启动。
