半桥式变压器开关电源与推挽式变压器开关电源一样，由于两个开关管轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。因此，半桥式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，输出电压的电压脉动系数Sv和电流脉动系数Si都很小，仅需要很小的滤波电感和电容，其输出电压纹波和电流纹波就可以达到非常小。
半桥式变压器开关电源最大的优点是，对两个开关器件的耐压要求比推挽式变压器开关电源对两个开关器件的耐压要求可以降低一半。因为，半桥式变压器开关电源两个开关器件的工作电压只有输入电源Ui的一半，其最高耐压等于工作电压与反电动势之和，大约是电源电压的两倍，这个结果正好是推挽式变压器开关电源两个开关器件耐压的一半。因此，半桥式变压器开关电源主要用于输入电压比较高的场合，一般电网电压为交流220伏供电的大功率开关电源大部分都是用半桥式变压器开关电源。
半桥式开关电源的变压器初级线圈只需要一个绕组，这也是它的优点，这对小功率开关电源变压器的线圈绕制多少带来一些方便。但对于大功率开关电源变压器的线圈绕制没有优势，因为，大功率开关电源变压器的线圈需要用多股线来绕制。
半桥式变压器开关电源的缺点主要是电源利用率比较低，因此，半桥式变压器开关电源不适宜用于工作电压较低的场合。另外，半桥式变压器开关电源中的两个开关器件连接没有公共地，与驱动信号连接比较麻烦。
半桥式开关电源最大的缺点是，当两个控制开关K1和K2处于交替转换工作状态的时候，两个开关器件会同时出现一个很短时间的半导通区域，即两个控制开关同时处于接通状态。这是因为开关器件在开始导通的时候，相当于对电容充电，它从截止状态到完全导通状态需要一个过渡过程；而开关器件从导通状态转换到截止状态的时候，相当于对电容放电，它从导通状态到完全截止状态也需要一个过渡过程。
当两个开关器件分别处于导通和截止过渡过程时，即两个开关器件都处于半导通状态时半导通状态时，相当于两个控制开关同时接通，它们会造成对电源电压产生短路；此时，在两个控制开关的串联回路中将出现很大的电流，而这个电流并没有通过变压器负载。因此，在两个控制开关K1和K2同时处于过渡过程期间，两个开关器件将会产生很大的功率损耗。为了降低控制开关过渡过程产生的损耗，一般在半桥式开关电源电路中，都有意让两个控制开关的接通和截止时间错开一小段时间。
单电容半桥式变压器开关电源比双电容半桥式变压器开关电源节省一个电容器，这是它的优点。另外，单电容半桥式变压器开关电源刚开始工作的时候，输出电压差不多比双电容半桥式变压器开关电源是输出电压高一倍，这种特点最适用于作为荧光灯电源，例如，节能灯或日光灯以及LCD显示屏的背光灯等。
荧光灯一般开始点亮的时候需要很高的电压，大约几百伏到几千伏，而点亮以后工作电压才需要几十伏到1百多伏，因此，几乎所有的节能灯无一不是使用单电容半桥式变压器开关电源。
单电容半桥式变压器开关电源也有缺点，就是开关器件的耐压要求比双电容半桥式变压器开关电源的耐压高。

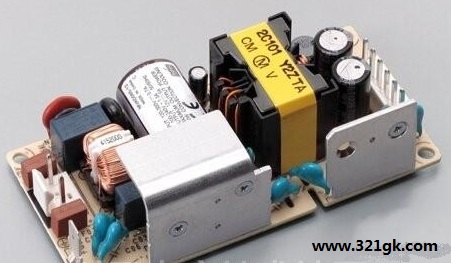

开关电源基础知识问答

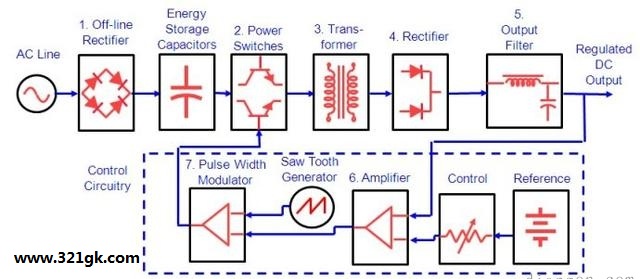

作为我们电气电子工程师来说！尤其在电子电路设计当中不可或缺的，是我们都要用到电源！而开关电源对我们电路设计来说又是那么的重要！今天给大家带来开关电源问答！
问题一：开关电源为什么常常选择65K或者100K左右范围作为开关频率，有的人会说IC厂家都是生产这样的IC，当然这也有原因。每个电源的开关频率会决定什么？
回答1：应该从这里去思考原因。还会有人说频率高了EMC不好过，一般来说是这样，但这不是必然，EMC与频率有关系，但不是必然。想象我们的电源开关频率 提高了，直接带来的影响是什么?当然是MOS开关损耗增大，因为单位时间开关次数增多了。如果频率减小了会带来什么?开关损耗是减小了，但是我们的储能器 件单周期提供的能量就要增多，势必需要的变压器磁性要更大，储能电感要更大了。选取在65K到100K左右就是一个比较合适的经验折中，电源就是在折中合 理化折中进行
回答2：假如在特殊情形下，输入电压比较低，开关损耗已经很小了，不在乎这点开关损耗吗，那我们就可以提高开关频率，起到减小磁性器件体积的目的
问题二：LLC中为什么我们常在二区设计开关频率?一区和三区为什么不可以?有哪些因素制约呢?或者如果选取一区和三区作为开关频率会有什么后果呢?
回答1：LLC的原理是利用感性负载随开关频率的增大而感抗增大，来进行调节输出电压的，也就是PFM调制。并且MOS管开通损耗ZVS比ZCS小，一区是 容性负载区，自然不可取。那么三区，开关频率大于谐振频率，这个仍是感性负载区，按道理MOS实现ZVS没有问题，确实如此。但是我们不能忽略副边的输出 二极管关断。也就是原边MOS管关断时，谐振电流并没有减小到和励磁电流相等，实现副边整流二极管软关断。这也是我们通常也不选择三区的原因。

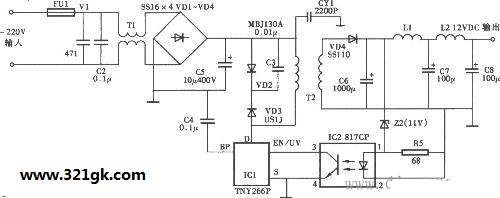

问题三：当我们反激的占空比大于50%会带来什么?好的方面有哪些?不好的方面有哪些?
回答1：反激的占空比大于50%意味着什么，占空比影响哪些因素?第一:占空比设计过大，首先带来的是匝比增大，主MOS管的应力必然提高。一般反激选取600V或650V以下的MOS管，成本考虑。占空比过大势必承受不起。
回答2：很重要的是很多人知道，需要斜坡补偿，否则环路震荡。不过这也是有条件的，右平面零点的产生需要工作在CCM模式下，如果设计在DCM模式 下也就不存在这一问题了。这也是小功率为什么设计在DCM模式下的其中一个原因。
回答3：当然在特殊情形下也需要将占空比设计在大于50%，单位周期内传递的能量增加，可以减小开关频率，达到提升效率的目的，如果反激为了效率做高，可以考虑这一方法。
问题四：反激电源如果要做到一定的效率，需要从哪些方面着手?准谐振?同步整流?
回答1：反激的一大劣势就是效率问题，改善效率有哪些途径可以思考的呢?减小损耗是必然的，损耗的点有开关管，变压器，输出整流管，这是主要的三个部分。
开关管我们知道反激主要是PWM调制的硬开关居多，开关损耗是我们的一大难点，好在软开关的出现看到了希望。反激无法向LLC那样做到全谐振，那只 能朝准谐振去发展(部分时间段谐振)，这样的IC也有很多问世，我司用的较多是NCP1207，通过在MOS管关断后，下一次开通前1脚检测VCC电压过 零后，然后在一个设定时间后开通下一周期。
变压器的损耗如何做到最小，完美使用的变压器后面问题会涉及到。
同步整流一般在输出大电流情况下，副边整流流二极管，哪怕用肖特基损耗依然会很大，这时候采用同步整流MOS替代肖特基二极管。有些人会说这样成本高不如用LLC，或者正激呢，当然没有最好的，只有更合适的。
问题五： 我们选择拓扑时需要考虑哪些方面的因素?各种拓扑使用环境及优缺点?
回答1：
反激特点：适用在小于150W，理论这么说，实际大于75W就很少用，不谈很特殊的情况。反激的有点成本低，调试容易(相对于半桥，全桥)，主要是 磁芯单向励磁，功率由局限性，效率也不高，主要是硬开关，漏感大等等原因。全电压范围(85V-264V)效率一般在80%以下，单电压达到80%很容 易。
正激特点：功率适中，可做中小功率，功率一般在200W以下，当然可以做很大功率，只是不常常这么做，原因是正激和反激一样单向励磁，做大功率磁芯 体积要求大，当然采用2个变压器串并联的也有，注意只谈一般情形，不误导新人。正激有点，成本适中，当然比反激高，优点效率比反激高，尤其采用有源箝位做 原边吸收，将漏感能量重新利用。
半桥：目前比较火的是LLC谐振半桥，中小功率，大功率通吃型。(一般大于100W小于3KW)。特点成本比反激正激高，因为多用了1个MOS管 (双向励磁)和1个整流管，控制IC也贵，环路设计业复杂(一般采用运放，尤其还要做电流环)。优点:采用软开关，EMC好，效率极高，比正激高，我做过 960W LLC,效率可达96%以上(全电压)(当然PFC是采用无桥方式)。其它半桥我不推荐，至少我不会去用，比较老的不对称桥，很难做到软开关，LLC成熟 以前用的多，现在很少用，至少艾默生等大公司都倾向于LLC，跟着主流走一般都不会错。
全桥：一般用在大于2KW以上，首推移相全桥，特点，双向励磁，MOS管应力小，比LLC应力小一半，大功率尤其输入电压较高时，一般用移相全桥， 输入电压低用LLC。成本特别高，比LLC还多用2个MOS。这还不是首要的，主要是驱动复杂，一般的IC驱动能力都达不到，要将驱动放大，采用隔离变压 器驱动，这里才是成本高的另一方面。
推挽：应用在大功率，尤其是输入电压低的大功率场合，特点电压应力高，当然电流应力小，大功率用全桥还是推挽一般看输入电压。变压器多一个绕组，管子应力要求高，当然常提到的磁偏磁也需要克服。这个我真没用过，没涉及电力电源，很难用到它的时候。
问题六：电源的元器件你懂多少?MOS管结电容多大，对哪些有影响?RDS跟温度是什么关系?肖特基反向恢复电流影响什么?电容的ESR会带来哪些影响?
回答1：电源中的设计的器件类型很多，主要有半导体器件如：MOS管，三极管，IC，运放，二极管，光耦等;磁性器件：电感，变压器，磁珠等;电容：Y电容，X电容，瓷片电容，电解电容，贴片电容等;每种器件都有其规格，极限参数。
常规的参数在我们选型很容易把握，例如选取MOS管，耐压参数肯定会考虑，额定电流也会考虑，导通电阻我们会考虑，但还有一些寄生参数以及一些随温 度变化特性的参数却很少去注意，或者只有在发现问题的时候才会去找。导通电阻Rds(on)随温度升高其阻值是变大的，设计MOS管损耗时要考虑到其工作 的环境温度。结电容影响到我们的开通损耗，也会影响到EMC。
肖特基二极管耐压，额定电流一般很好注意，有些参数例如导通压降在温度升高时会减小，反向恢复时间短，不过漏电流大(尤其是考虑到高温时漏电流影响就更大了)，寄生电感会引起关断尖峰很高。
电容一个重要参数ESR，在计算纹波时通常会考虑，ESR一般与C的关联是很大的，不过不同厂家的品质因素影响也是很巨大，一定要具体分清楚。一般估算公司可参考：ESR=10/(C的0.73次方)，电容在高温时寿命会缩短，低温时容量会减小，漏电流也会增加等等。
