热继电器复位方式的调整和热继使用注意事项

时间:2018-02-01 09:45来源:未知 作者:admin 点击:
一、热继电器复位方式的调整 热继电器的复位方式有手动复位和自动复位两种方式。 (1)手动复位是指:热继电器过载保护动作后,必须用手按下复位按钮,才能使其常闭触点恢复闭合
一、热继电器复位方式的调整
热继电器的复位方式有手动复位和自动复位两种方式。
(1)手动复位是指:热继电器过载保护动作后,必须用手按下复位按钮,才能使其常闭触点恢复闭合,手动复位应等2~3min后才能进行,因为其内部弯曲热片需要冷却;


(2) 自动复位是指:热继电器保护动作后,常闭触点自动闭合,一般自动复位的时间不大于5min。
复位方式可通过复位调节螺钉来选择,用一字形螺钉旋具伸入热继电器下侧的调节孔,顺时针拧紧复位调整螺钉(调到底),即为自动复位方式;逆时针拧松复位调整螺钉,使螺钉旋出一定距离,又变为手动复位。

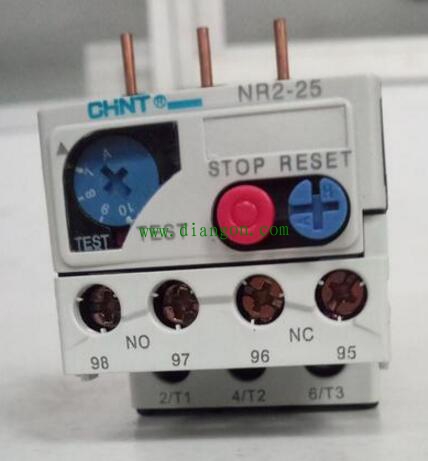

新式的热继电器一般在其上盖上面有调节钮,当调节钮转到H时为手动复位,当调节钮转到A时为自动复位。


热继电器用于电动机的过载保护时,为确保在处理故障以后,热继电器的常闭触点才能复位闭合,一般将热继电器设为手动复位方式。
二、热继电器使用注意事项
1)热继电器只能作为电动机的过载和断相保护,不能作短路保护。

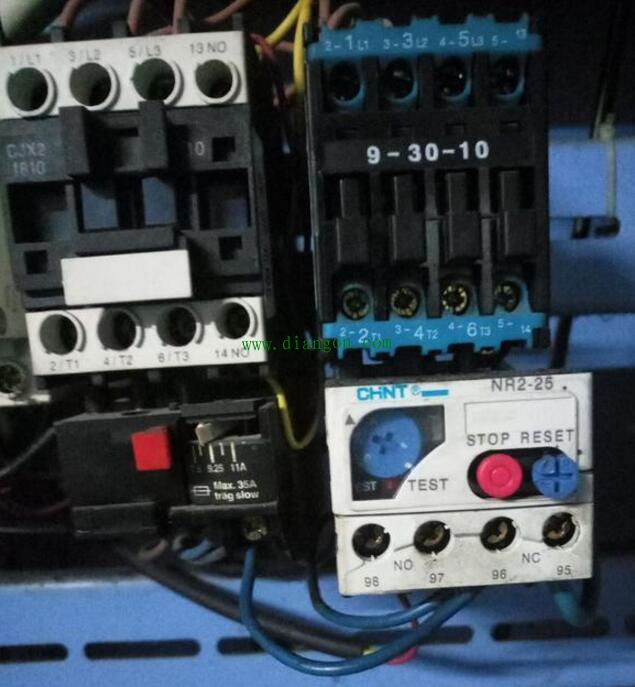

2)安装点的选择。热继电器安装处与被保护设备安装处温差不能过大;安装点不能有振动源;热继电器与其他电器装在一起时,为使其动作特性不受其他发热电器的影响,应将它装在下方。
3)热继电器的安装方向应与产品说明书规定的方向相同,偏差不得大于5°。
4)热继电器配用的连接导线应符合规定。连接导线截面过小,轴向传热慢,热继电器会误动;连接导线过粗,轴向导热快,热继电器动作缓慢或拒动;导线的材质一般为铜线,若用铝心导线,端头应搪锡。
5)热继电器的接线螺钉应拧紧,否则接触电阻增大,热元件温升增高,会引起热继电器误动作。
6)自动复位的热继电器应调到自动位置,保护动作后经3~5min后会自动复位;手动复位的热继电器,保护动作后应当按下复位按钮。
