电磁继电器的测试方法小型电磁继电器工作原理图解

继电器品种繁多，仅按继电器的工作原理或结构特征分类就有十几种。但我们在业余制作和常规应用中，接触较多的是电磁继电器。
　　以下简单说一下电磁继电器的测试方法：
　　1、测线圈电阻：可用万用电表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。继电器线圈的阻值和它的工作电压及工作电流有非常密切的关系，通过线圈的阻值可以计算出它的使用电压及工作电流。
　　2、测触点电阻：用万用表的电阻档，测量常闭触点与动点电阻，其阻值应为0，如电阻大或不稳定，说明触点接触不良；而常开触点与动点的阻值就为无穷大如有电阻值，则为触点粘连。由此可以区别出那个是常闭触点，那个是常开触点以及继电器是否良好（尤其是用过的继电器）。　　
3、测量吸合电压和吸合电流：用可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。
　　测量释放电压和释放电流：也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流。一般情况下，继电器的释放电压约在吸合电压的10～50%，如果释放电压太低（小于1/10的吸合电压）时则不能正常使用了，这样会对电路的稳定性造成威胁使工作不可靠。

小型电磁继电器工作原理图解

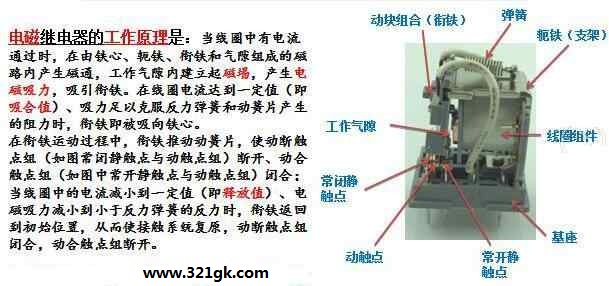

电磁式继电器由铁芯、线圈、衔铁、触点簧片等器件组成。它的线圈中有电流通过时，线圈周围就会产生磁场，换句话说，线圈此时变成了一个电磁铁，在线圈的一个磁极处，放置一个衔铁作为动触点。当线圈中没有电流流过时，衔铁在原位，触点断开。当线圈中有电流流过时，街铁就会被吸引过来，触点闭合，以此来实现电路的通断。

电磁继电器接法

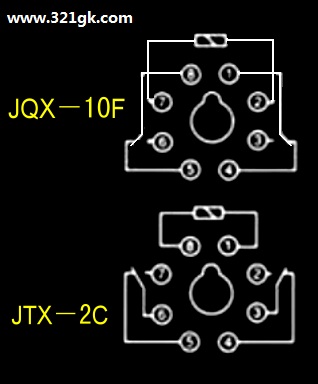

8脚继电器有2种不同型号的脚功能方式，参考下图中的2种型号功能脚：

电磁继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流、较低的电压去控制较大电流、较高的电压的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
继电器主要就是给线圈供电，触点分为常开和常闭，供电后，触点动作，常开变闭合，常闭变断开。
线圈供电包括直流电和交流电两种，某些继电器交直流通用。
触点也包含交流和质量两种，有电压等级和电流等级两个主要参数。
一般相同参数的直流继电器可直接用于交流回路，甚至可以承受更高的电压和更大的电流。反之，交流继电器用于直流，就要降额使用。 (责任编辑：admin)
