开关电源短路保护电路原理图 220v转12v开关电源电路图

时间:2017-03-31 15:01来源:未知 作者:admin 点击:
开关电源短路保护电路原理图-220v转12v开关电源电路图_220v转12v稳压电源电路图_220v转12v电路图
开关电源的输入电路大都采用电容滤波型整流电路,在进线电源合闸瞬间,由于电容器上的初始电压为零,电容器充电瞬间会形成很大的浪涌电流,特别是大功率开关电源,采用容量较大的滤波电容器,使浪涌电流达100A以上。在电源接通瞬间如此大的浪涌电流,重者往往会导致输入熔断器烧断或合闸开关的触点烧坏,整流桥过流损坏;轻者也会使空气开关合不上闸。上述现象均会造成开关电源无法正常工作,为此几乎所有的开关电源都设置了防止流涌电流的软启动电路,以保证电源正常而可靠运行。

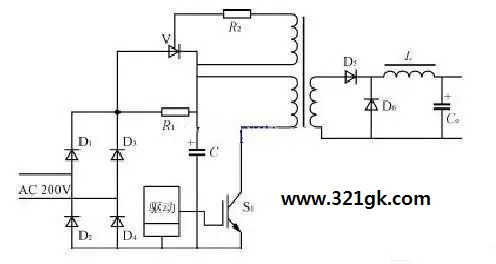

图1 采用晶闸管V和限流电阻R1组成的防浪涌电流电路
图1是采用晶闸管V和限流电阻R1组成的防浪涌电流电路。在电源接通瞬间,输入电压经整流桥(D1~D4)和限流电阻R1对电容器C充电,限制浪涌电流。当电容器C充电到约80%额定电压时,逆变器正常工作。经主变压器辅助绕组产生晶闸管的触发信号,使晶闸管导通并短路限流电阻R1,开关电源处于正常运行状态。

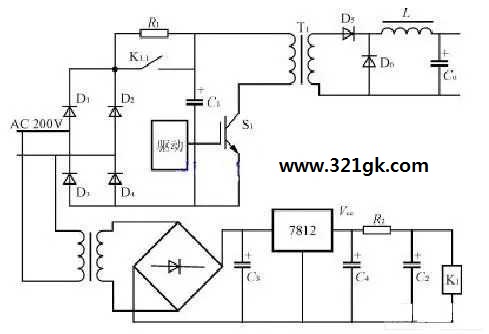

图2 采用继电器K1和限流电阻R1构成的防浪涌电流电路
图2是采用继电器K1和限流电阻R1构成的防浪涌电流电路。电源接通瞬间,输入电压经整流(D1~D4)和限流电阻R1对滤波电容器C1充电,防止接通瞬间的浪涌电流,同时辅助电源Vcc经电阻R2对并接于继电器K1线包的电容器C2充电,当C2上的电压达到继电器K1的动作电压时,K1动作,其触点K1.1闭合而旁路限流电阻R1,电源进入正常运行状态。限流的延迟时间取决于时间常数(R2C2),通常选取为0.3~0.5s。为了提高延迟时间的准确性及防止继电器动作抖动。

220v转12v开关电源电路图_220v转12v稳压电源电路图_220v转12v电路图

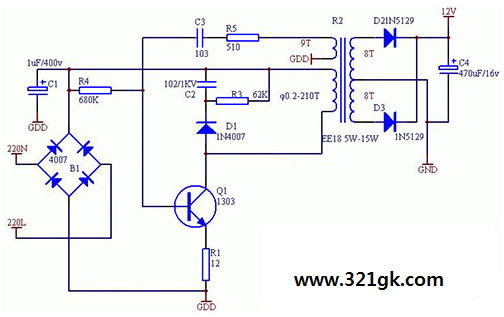

220v转12v电源经常会用到,这里给大家分享三种,一种是220v转12v开关电源电路图,一种是220v转12v稳压电源电路图,一种是220v转12v电路图。   220V转12V开关电源有很多种,有分立元件的,有集成电路的,集成电路又有好多种。开关电源除输出的电压不一样,功率不一样(输出电流不一样)外,原理基本上差不多,手机充电器、电磁炉、DVD、彩电、彩显等都采用开关电源。   220V转12V开关电源电路图   调整C3和R5使振荡频率在30KHz-45KH.   输出电压需要稳压。   输出电流可达约500mA,有效功率8W,效率87%。

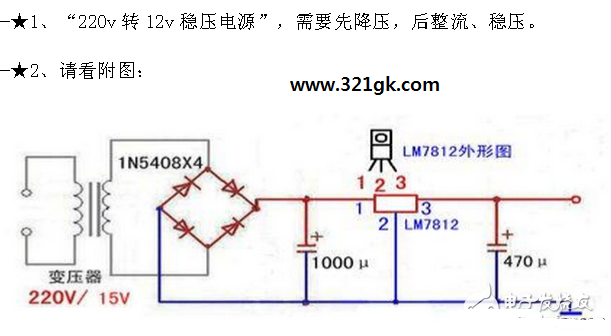

  220v转12v稳压电源电路图

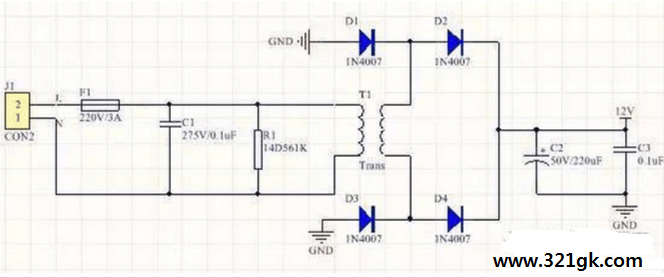

  如果电流大就用开关电源,如果电流小就用阻容,具体接法:220V经电容(680n左右400V以上,并联一个1M左右的泄放电阻)降压,再经桥式整流(1N4007就可以)电容滤波,出口接一小阻值限流电阻、12V稳压管,即可。要得到别的电压就换稳压管即可。   一个220V转12V的经典电路

  这是一个经典的220V转12V的电路,被用到了很多电器中,我也一直在用。接下来解释一下。F1是个保险丝。
  J1是220V输入口,哪个零线,哪个火线,无所谓,标上L和N是为了提示这里是接220V的。

  C1是个安规电容,规格为275V/0.1uF.
  安规电容和普通电容的区别就是,普通电容在断电以后,电荷会保留一段时间,安规电容则不会,所以会有效的保护我们断电接触电路后不会被电击。
  R1是一个压敏电阻,前面的安规电容是保护人的,这里的压敏电阻是保护电路的,压敏电阻在过压是会箝位电压,不会过了压敏电阻允许的阀值。

  T1是变压器,由你的电路功率、所需电压、所需电流决定。

  D1到D4就是我们常用的二极管了。

  C2和C3也是我们常用的电解电容和普通电容即可。 (责任编辑:admin)
