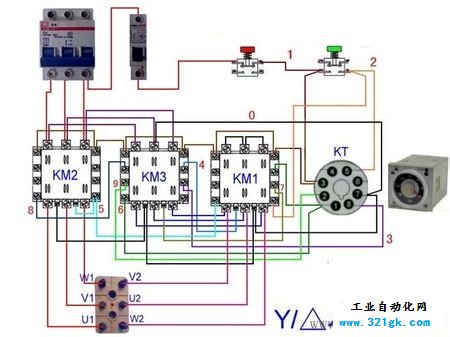

启动时，由主接触器将电源给三角形接法的电动机的三个首端，由星点接触器将三角形接法的电动机的三个尾端闭合。 绕组就变成了星形接法，启动完成后，星点接触器断开运转接触器将电源给电动机的三个尾端。绕组就变成了三角形接法。 电动机全压运转。整个启动过程由时间继电器来指挥完成。星点接触器和运转接触器必须实行连锁。 如图所示KM2为主接触器KM1为星点接触器，KM3为运转接触器。  KT为时间继电器。 (责任编辑：admin) |
电动机星三角降压启动电路接线图解
时间:2015-12-02 23:43来源:未知 作者:admin 点击:
次
星三角降压启动，就是以改变电动机绕组接法，来达到降压启动的目的。 启动时，由主接触器将电源给三角形接法的电动机的三个首端，由星点接触器将三角形接法的电动机的三个尾端
顶一下
(0)
0%
踩一下
(0)
0%
