怎样看懂低压电流互感器参数及其意义图解

时间:2018-04-04 10:35来源:未知 作者:admin 点击:
电流互感器在电力系统中应用广泛,其原理是将一次侧大电流转换成二次侧小电流。二次侧电流一般是1A或者5A,低压系统中常见的是5A。一次匝数少,二次匝数多。 简单说,将大电流转
电流互感器在电力系统中应用广泛,其原理是将一次侧大电流转换成二次侧小电流。二次侧电流一般是1A或者5A,低压系统中常见的是5A。一次匝数少,二次匝数多。
简单说,将大电流转变成小电流便于仪表计量测量,保证人身安全。

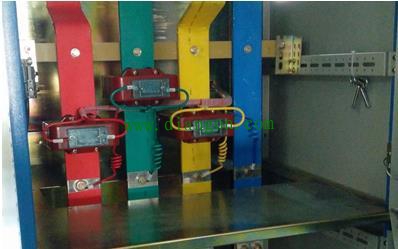

(1)下面看看一些电流互感器的图片

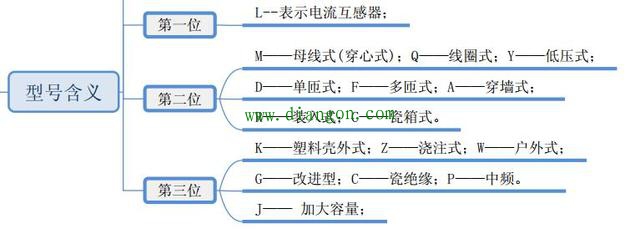

(2)互感器的形式有很多种,看下图互感器型号含义就可以看出来


(3)电流比

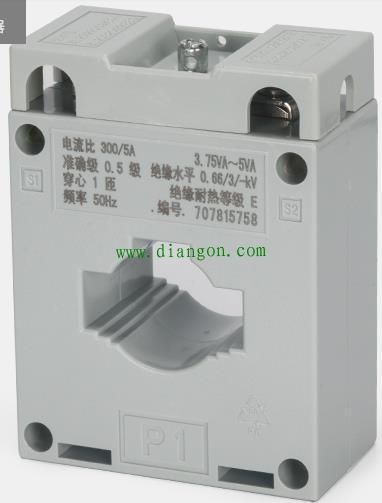

即一次侧电流和二次侧电流的比,看下图300/5A,一次侧电流300A,二次侧电流5A,300÷5=60,所以我们也可以说变比为60。


(4)精度
精度有0.1,0.2,0.2S,0.5,0.5S,1,3,5等,其表示互感器测量的误差,精度越小,测量的误差小。各个等级有不同的用途,用于计量,用于测量,用于实验等等。
至于上述精度带S和不带S的区别是同精度等级,若电流小,带S的测量误差会小一些。

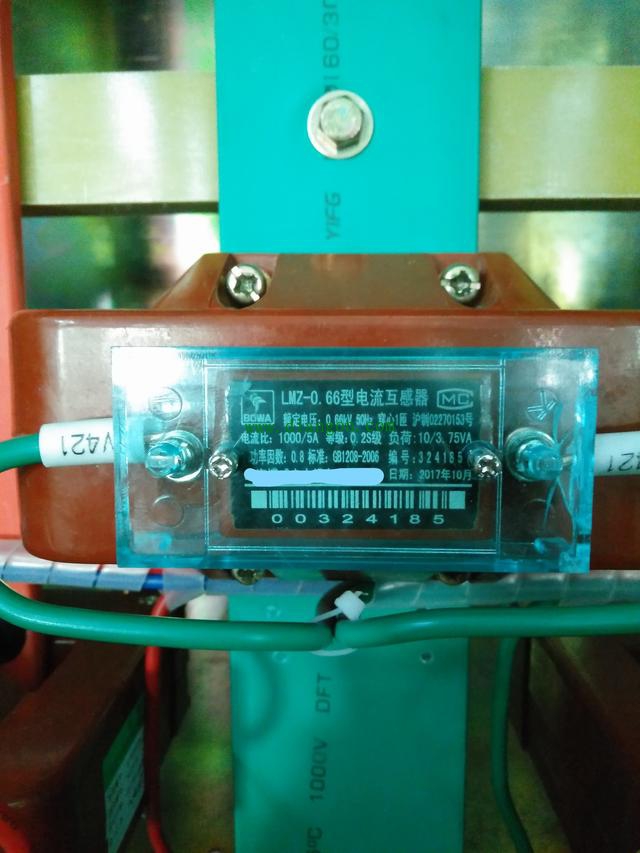

如下图是带S的电流互感器


(5)匝数

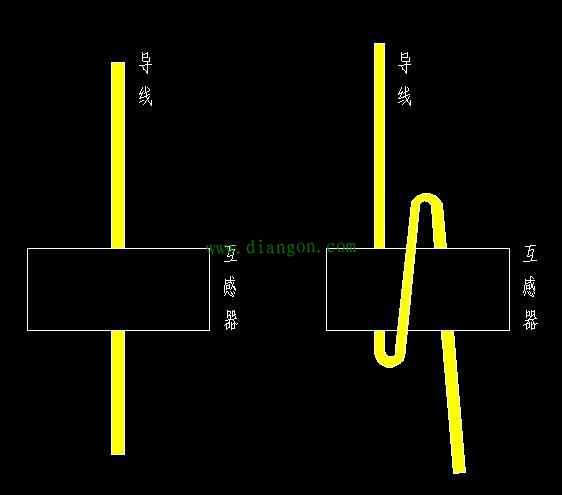

表示穿过电流互感器的导体数量,注意,这里是穿过!如下图,左边穿芯匝数是1,右边穿芯匝数是2,还不懂的话,自己穿一下就明白什么是匝数了。

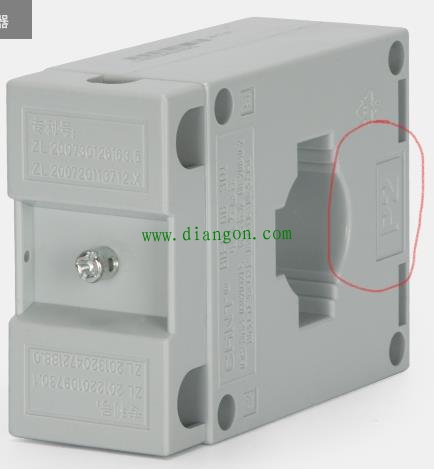

注:导体穿过互感器是要从P1穿到P2,仔细看看互感器就会发现有,P1和P2了,如下图


P1,P2是一次穿的,细心的你可能会发现还有S1和S2,(S1是首端,S2是末端)这是用于接二次回路测量仪表的,比如电流表,电能表。
注:不管一次接线还是二次接线,不建议反向接线。即P2-->P1,S2-->S1


(6) 注意看图的3.75VA~5VA,是电流互感器额定二次容量,即带载能力
也就是说,电流互感器测量回路可以串联测量仪表,如果串联多了,误差会变大
