如何使用三联三控开关对一个灯进行双控双联三控开关接线图解

使用一个三联三控开关对一个灯进行双控，本身没有一点意义。

要对一盏灯进行双控，都是两地开关分别控制，一地开、关灯，可以在另一地关、开灯。

只使用一个三联三控开关，自然这个开关只能安装在一地，就是线路连接正确，也没有一点实际意义（还是在一地开、关灯）。

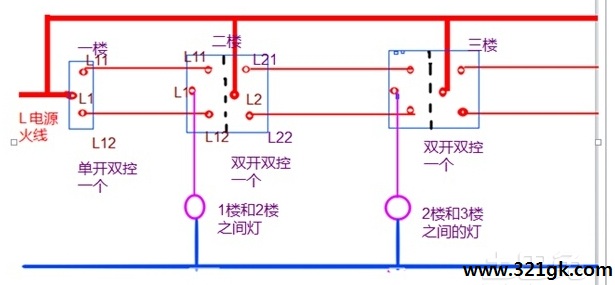

实际操作有难度，需要两个一开双控开关一个多控开关，一个一开双控的接线点【中间点】接负荷【灯泡】的火线，负荷的零线直接接零线，一开双控的另外两个接线点分别接两根控制线到多控开关，多控开关有六个接线点，需要打一下过线，【中间点】有两个，接从第一个一开双控过来的控制线；多控开关的另外四个接线点在跳过过线后出来两根接往下一个一开双控的控制线上，再从一开双控的【中间点】引一根火线接电源的火线上。就可以实现三个开关控制一个灯了。【一定要参考多控电路图】

双联三控开关接线图解

现在家庭装修很多人会选择三控开关，那么什么是三控开关？三控开关接线图是怎样的？本文小编为大家做一个详细的讲解。电器开关，这个每天我们再熟悉不过的用电装置。很多朋友都知道开关直接联系着电器的通路，但是相信有不少朋友啊还是开关的原理吧。这也是正常的，毕竟很多朋友都不是专业的，但是必要时，家里需要装置用电开关，这时候懂一些，就派得上用场了。因为在家庭装饰中，用电可谓是要求越来越高了，我们不仅仅满足与简单的用电了，安全、低耗等等，也是我们的追求。那么什么是三控开关?三控开关接线图是怎样的?小编以下为广大朋友做详细介绍。

　　什么是三控开关?
　　三控开关是指对某个设备进行多个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以三控就是指不地方的多个面板上的键，共控制多个电源达到在不同地方可以控制同一设备(如，照明灯)。
三控开关接线图是怎样的?

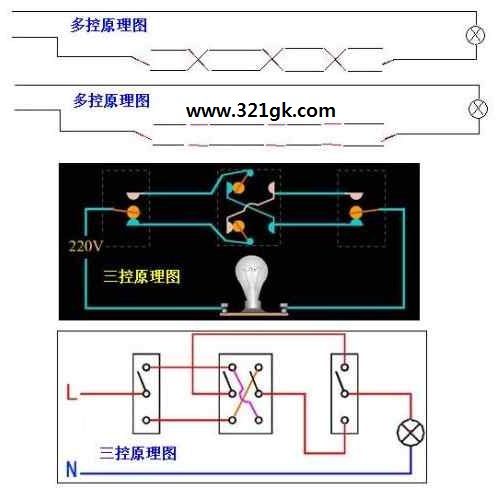

　　1、三个双控开关控制：装一个220V继电器(两组动合、两组转换)在双控开关内部。触点连接如下图的原理，线包通过一个开关接220V，可以是双控开关也可以是一个单刀开关或自锁开关等。

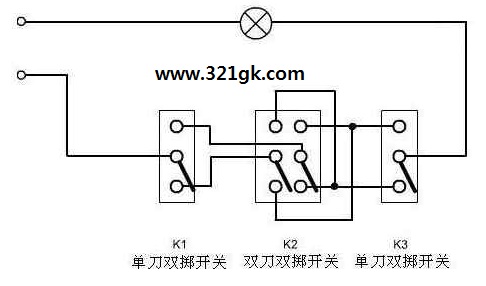

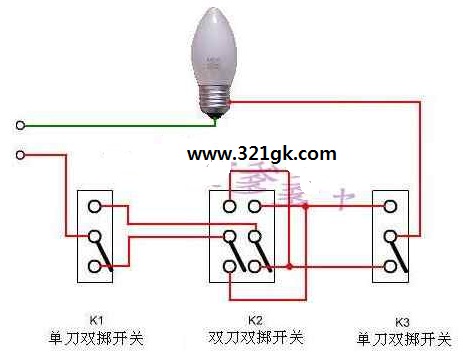

　　2、两个双控加一个双刀双位(见下图)

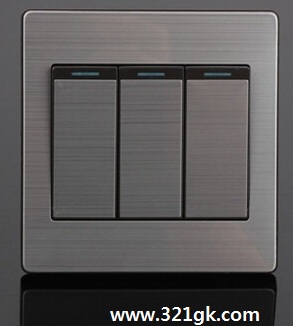

　　3、三控开关有别于双控开关，三控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增。
　　总而言之，三控开关使得我们用电更加安全，又可以低耗我们的用电，随着现在用电的全面普及，插座开关几乎每家的每一个房间都有的，而且每个房间中可能不止一个两个开关，这样三控的开关就更加需要安装了。当然，现在三控开关还不是可能还不是每个家庭都有。但是相信不久后，几乎都会普及到的了，因为目前中国各个领域都在全面发展。 (责任编辑：admin)
