零线地线有电压怎么回事? 电气维修中火线零线地线可不能混乱

时间:2017-03-31 10:12来源:未知 作者:admin 点击:
零线地线有电压怎么回事?-电气维修中火线零线地线可不能混乱
零线与地线并不是同一概念,零线是中线的俗称,是电力部门提供的工作线路。就是说我们每家每户使用的两线照明线路,一线称相线(火线),另一线则是中线(零线)。目前电力系统的供电方式绝大部分是采用三相四线制。为减小电能的损失,在输电过程中采用远距离高压输电,即三相输电,到城镇通过变压器降为市电单相220V和三相380V供给不同的用户,中线(零线)就是三相高压输入变压器变为四线低压供给用户的工作线路之一。
  地线是接地装置的简称,地线又分为工作接地和安全性接地,其中安全性接地又可分为保护接地、防雷击接地和防电磁辐射接地。
  1.工作接地 是用它完成回路使设备达到性能要求的接地线。如六、七十年代农村家家户户使用的广播有一根地线,而且接地处要经常用水淋湿。工作接地是把金属导体铜块埋在土壤里,再把它的一点用导线引出地面,这就建成了接地系统,地线要求接地电阻≤4Ω。
  2.保护接地 为防止人们在使用家电及办公等电子设备时发生触电事故而采取的一种保护措施。家用电器和办公设备的金属外壳都设有接地线,如其绝缘损坏外壳带电,则电流沿着安装的接地线泄入大地,以达到安全的目的,否则会给人身安全造成危害。用电规程规定保护接地电阻应≤4Ω,而人体的电阻一般大于2000Ω,根据欧姆定律,绝缘损坏时通过人体的电流仅为总电流的1/500,从而起到保护作用。(电压越高,人体电阻越小,也就是说,在大电压的情况下,很有可能你成了地线,电流回从你的身体上泻下)
  3.防雷击接地 为防止在雷雨季节,高大建筑物,各类通信系统以及架于建筑物上的各种天线和其它一些设施被雷击,需加装避雷针,然后用导线将其引到安装的防雷击接地系统。
  4.防电磁辐射接地 在一些重要部门为防止电磁干扰,对电子设备加装屏蔽网,安装的屏蔽网要接入相应的接地系统,并要求接地电阻≤4Ω。
  除上述接地系统外有人提出“保护接零”接地法。所谓“接零”就是将各类电器的金属外壳、构架与供电线路的零线相连,当电器绝缘损坏,火线碰外壳时形成短路,熔丝迅速熔断以达到电源断开。然而,采用“保护接零”时,零线必须重复接地,而且接地电阻≤4Ω。否则是极其危险的,不做(零线)重复接地,当零线干线断开,电器外壳就带电(火线),此时,当人站在地上触摸到电器外壳与大地形成回路,就会发生触电事故。因此,采用“保护接零”零线必须重复接地,实际上“保护接零”在安全用电规程中不允许的,就是将零线与地线混为一起。(重复接地在我这几年的经验中发现了一个很大的问题,就是感应电特被厉害,经常感觉设备有漏电现象,也有好多人不建议重复接地)
  5.保护接地 目前都是针对专用电子设备而言,一般家庭只有两线插座,没有地线,各种电器不便于保护接地,所以有的家庭把家用电器外壳的接地线接到自来水管或暖气管上,这是完全错误的方法。对一幢楼房来说,当一家接自来水管或暖气管的电器发生故障时,可能会使整个楼房的自来水管或暖气管带电,不能起到保护作用。

电气维修中火线零线地线可不能混乱

火线、零线、地线是插头的三个部分。如果这三者混乱了,你知道会怎样吗?小编劝各位千万不要去做哦!
1、零线跟火线接错:没危险;
2、接地跟零线接错:问题不大,会造成接地带电;

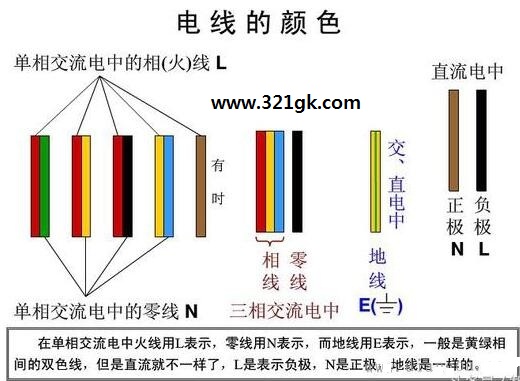

3、零线跟火线接错:使机壳带电,有合适的断路器,会造成跳闸;如果没有就很危险,会使人触电。一般情况下红色是火线,蓝色是零线,黑色是地线。

零线和地线区别
1、零线的对地电位不一定为零。零线的最近接地点是在变电所或者供电的变压器处。
2、零线有时候会电人,在什么时候呢?当你的电炉子不发热了,千万不要以为没电了!有可能存在这样的可能,离你的电器很沅的地方N线断开了,用电压表一量会发现,电器的LN线都是市电的电压!
3、地线不会电人!
4、在你的电路中有零线和地线的话,你会发现有一个高耐压电容在他们中间。 (责任编辑:admin)
