平时订购的行程开关、限位开关、接近开关是否只是一种叫法？它们三者之间是否存在微小的差异，而这小小的差异是否会影响我们的选型？您是否真的了解？下面电工学习网小编为大家介绍下对行程开关、限位开关、接近开关三者区别的理解！

限位开关：可以安装在相对静止的物体(如固定架、门框等，简称静物)上或者运动的物体（如行车、门等）上。当物体接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。限位开关也可分为旋转限位开关及直行限位开关。

行程开关：是一种由物体的位移来决定电路通断的开关，行程开关和限位开关都是位置开关，但是行程开关可以检测行程，可作为输入信号控制电路在一定距离动作。

接近开关：接近开关又称无触点行程开关，它除可以完成行程控制和限位保护外，还是一种非接触型的检测装置，用作检测零件尺寸和测速等，也可用于变频计数器、变频脉冲发生器、液面控制和加工程序的自动衔接等。特点有工作可靠、寿命长、功耗低、复定位精度高、操作频率高以及适应恶劣的工作环境等。 性能特点在各类开关中，对接近它的物件有“感知”能力的元件。

三者的区别：1.接近开关是无触点开关，寿命较长，适用于“通过信号”。2.限位开关（也叫行程开关）是有触点开关，适合单方向位置检测，由于有触点，相对寿命要短。3. 行程开关又称限位开关,行程开关和限位开关都是位置开关，但是行程开关可以检测行程，可作为输入信号控制电路在一定距离动作。区别于限位开关检测限制位置的信号，起停止、保护的作用。

晶体管接近开关原理电路图分析

　　接近开关。现在应用较多的按近开关，是以晶体管振荡为核心组成的无触点开关，这种开关是当铁磁靠近（无须接触）它的晶体管振荡器的空间磁场时，在铁磁体内部产生涡流，消耗振荡能量，使振荡减弱，直至最后停止振荡；而当铁磁体离开后，晶体管振荡器重新恢复振荡，即由振荡器是否振荡反铁磁挡块是否接近开关。按近开关具有反应迅速、定位精确、寿命长以及没有机械碰撞等优点。目前已被应用于行程控制、定位控制以及各种安全保护控制等方面。

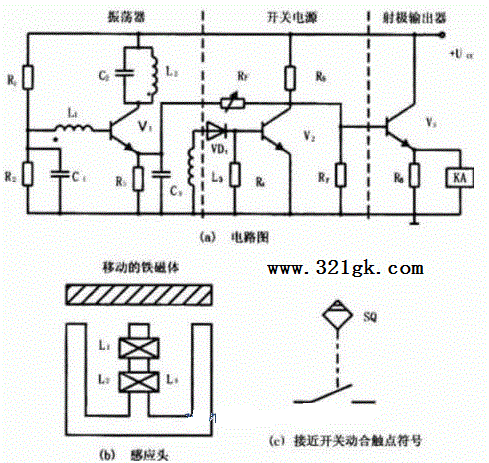

    　　下图是某种接近开关的电路，它是由LC振荡电路、开关电路及射极输出器三部分组成。由V1组成振荡器，其中L2、C2组成选频电路，L1是反馈线圈，L3是输出线圈，这三线圈绕在同一磁芯上，如图a所示。

      　　图: 晶体管接近开关原理电路图。
    　　当铁磁体没有靠近开关的感应头时，振荡电路维持振荡，L3上有交流输出，经二极管VD1整流后使V2获得足够偏流而工作于饱和导通状态，此时Uce2≈0,V3截止，射极输出器无输出，接在输出端的继电器KA不通电。
    　　当铁磁体接近感应头时，铁磁体感应产涡流，由于涡流的去磁作用，削弱L1与L2之间的耦合，使得反馈量不足以维持振荡，因而振荡器被迫停振，L3上无交流输出，V2截止，若R7＞＞R5，此时Uce2≈Ucc，射极输出器输出也接近Ucc，使继电器KA通电动作。图c是接近开关动合触点的符号。
    　　V3采用射极输出，是为了提高带负载能力。RF为正反馈电阻，当电路停振时，通过它把V2的集电极电压反馈一部分到V1的发射极，使发射极电位提高，以保证振荡电路迅速而可靠的停振，而当电路起振时，Uce2≈0,无反馈电压，使振荡电路迅速恢复振荡，使开关的动作更为迅速和准确。
