万用表准确度等级-万用表的基本误差分析

万用表的精度一般用准确度表示，它反映了仪表基本误差的大小。准确度越高，测量误差越小。万用表的准确度分7个等级：0.1，0.2，0.5，1.0，1.5，2.5，5.0。近年来，随着仪表工业的迅速发展，我国已能制造0.05级的指示仪表。

准确度等级反映了仪表基本误差的大小。国产MF18型万用表测量直流电压(DC V)、直流电流(DC A)和电阻(Ω)的准确度都是1.0级，可供实验室使用。目前仍被广泛使用的500型万用表则属于2.5级仪表。需要指出，受分压器、分流器、整流器等电路的影响，同一块万用表各挡的基本误差也不尽相同。

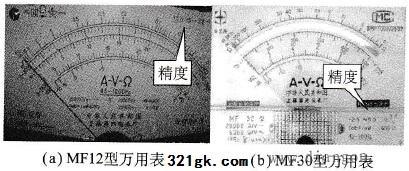

一般万用表的准确度多为2.5级（如MF47、MF30等）。万用表的准确度在表盘上的表示法如图所示。

图

万用表的准确度在表盘上的表示法

万用表的基本误差分析

万用表的基本误差有两种表示方法。对于直流和交流电压挡、电流挡，是以刻度尺工作部分上限的百分数表示的，这些挡的刻度呈线性或接近于线性；对于电阻挡，因刻度呈非线性，故改用刻度尺总弧长的百分数来表示基本误差。

万用表说明书或表盘上注明的电阻挡基本误差值，仅对欧姆刻度尺的中心位置（即欧姆中心）适用，其余刻度处的基本误差均大于此值。

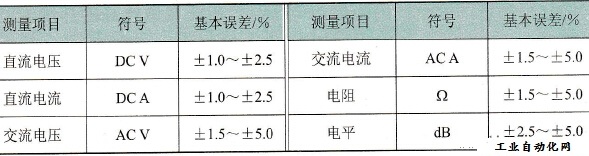

万用表的基本误差范围见表1，具体数值可从万用表的表盘上查出。

表1 万用表的基本误差范围万用表的基本误差范围
