模拟万用表的组成

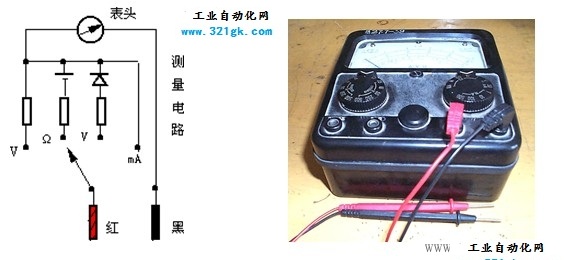

　　模拟万用表由表头、测量电路和转换开关三部分组成。

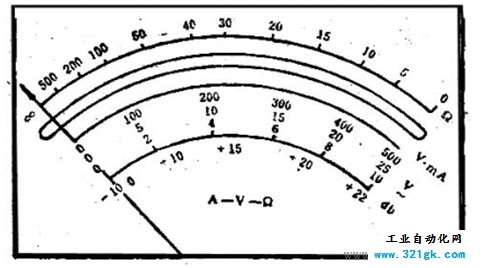

　　模拟万用表表头刻度线一般有四条，分别表示电阻、电压/电流以及电平的读数。模拟万用表

　　欧姆表各档的校准是以各自的中心电阻值为标准来进行的，所以在测量电阻时，应使指针尽量示于刻度标尺的正中央附近，以减小误差。电流表、电压表各档的校准是以各自的满刻度值为标准来进行的，因此测量时应使指针的示值尽量靠近满度值，以减小误差。

　　电平的测量实际上是以交流电压测量来实现的，因此，虽然电平是以功率比取对数来定义的，但它可以变换成电压的测量。由于零功率电平是在600W负载上获得lmW功率时的电平，则零功率电平时负载上的电压，这个电压数值就是零电平电压

，因此电压（绝对）电平：

　　式中，Vx为某点的电压值，单位为V。

　　表盘上分贝刻度是与交流电压的最低档（10V档）相对应的。
