一：实物图和参数配置表 1:plc的实物图 2：温度模块规格书二：PLC程序编写首先得先了解温度模块的缓冲器的分配，用到什么类型的热电偶就选择什么模式，还有就是用到那个通道就用

一：实物图和参数配置表

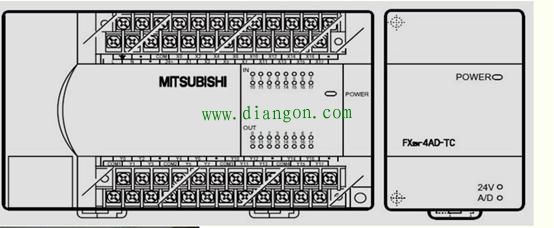

1:plc的实物图

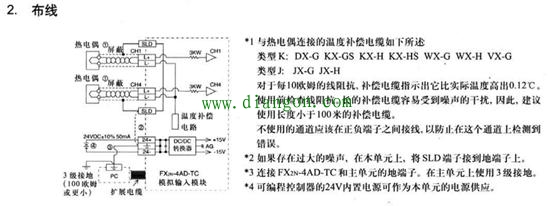

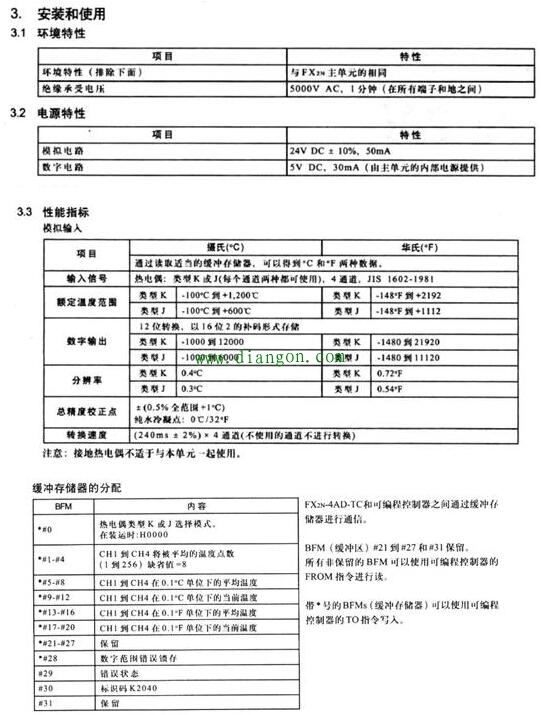

2：温度模块规格书

二：PLC程序编写

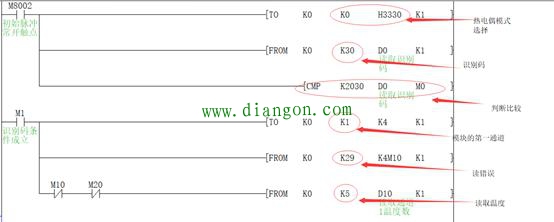

首先得先了解温度模块的缓冲器的分配，用到什么类型的热电偶就选择什么模式，还有就是用到那个通道就用那个地址，最后才可以写程序，程序如下。

描述和总结：
以上的配置和编写就能在PLC上读取温度，要是想弄明白这温度模块，得要好好看这个模块的说明书，然后还得会用FROM和TO 这两个指令。不管是TC温度模块、AD模块、DA模块、定位PG模块等等都会用到这两个指令。
