PLC主要性能指标-PLC正确接地方法

时间:2016-11-23 11:24来源:未知 作者:admin 点击:
PLC主要性能指标-PLC正确接地方法
不同plc产品的技术性能不同,其性能指标也有所不同,常用的PLC性能指标包含下列几个方面:
    1.工作速度
    工作速度是指CPU执行指令的速度以及对急需处理的输入信号的响应速度。工作速度是PLC工作的基础。只有速度提高了,才可能通过运行程序来实现控制,才可能不断扩大控制规模,才可能更好地发挥PLC的功能。不同的PLC,其指令条数也不同。少的几十条,多的几百条。指令不同,执行的时间也不同。但各种PLC总有一些基本指令,所以,常以执行一条基本指令的时间来衡量工作速度。这个时间当然越短越好,而且随着微处理器技术的发展,这个时间在不断缩短。
    工作速度不仅关系到PLC对输入信号的响应速度,而且关系到PLC对系统控制是否及时。特别是在一些需要快速响应的实时控制系统中,控制不及时,就不可能准确可靠。
    2.输入/输出点数
    输入/输出点数表示PLC组成控制系统时的最大规模,代表PLC的控制能力。控制规模与速度有关,因为规模大,用户程序长,执行指令的速度慢,势必延长PLC循环的时间,也必然延长PLC对输入信号的响应。大型PLC的工作速度总是比小型PLC要快。
    输入/输出点数的多少还与内存区的大小有关。点数多、规模大,用户程序长,要求有更大的用户存储区。输入/输出点数还与输入、输出电路数有关。如输入/输出点数为1024点,那就得有1 024条I/O电路。这些电路集成I/O模块中,而每个模块有多少路的I/O点总是有限的。所以,规模大,所使用的模块也多。
    输入/输出点数对PLC其他性能指标起着制约作用,也是划分为小、中、大和特大型系统的指标。
    3.内存容量
    PLC内部所使用的存储器,按其用途一般可以分为系统程序存储器、用户程序存储器、内部数据存储器。从发展趋势看,内存容量总是在不断快速地增大。大型PLC的内存容量可达几十KB,以至于几百KB。
    4.指令系统
    PLC有多少条指令,各条指令又具有什么功能,是了解与使用PLC的重要方面。PLC的指令越来越多,越来越丰富。功能强,综合多种作用的指令日益增多。指令的繁简,指令的多少及其功能都影响着PLC的性能。
    PLC的指令繁多,但主要包括以下类型:基本逻辑指令、数据处理指令、数据运算指令、流程控制指令、状态监控指令。为了进行通信,PLC还有相应的协议与通信指令或命令,这些也反映了PLC的性能。
    5.支持软件
    为了便于编制PLC程序,多数PLC生产厂家都开发了相关的计算机支持软件。从本质上讲,PLC所能识别的只是机器语言。它之所以能使用一些助记符语言、梯形图语言、流程图语言,以至高级语言,则是靠为使用这些语言而开发的各种软件。为了用好PLC,充分发挥PLC产品的性能,PLC的支持软件越来越多,性能也越来越好,其界面也越来越友好。
    PLC的控制软件根据生产厂家、型号的不同有所区别,但总体上来说,可以分为系统程序和应用程序2大部分。
    (1)系统程序
    系统程序是指控制PLC系统自身运行的控制程序,它是不向用户开放的。它由PLC产品生产厂家的专业人员编制。
    (2)应用程序
    应用程序是指PLC用户根据各种控制要求和控制条件而编写的用户控制程序。应用程序采用编程语言、编写方法、程序结构等取决于PLC的具体型号、生产厂家及所使用的编程工具。
    6.可靠性指标
    PLC是专为在工业环境下应用而设计的,所以,对其可靠性尤为关注。为使PLC可靠工作,PLC厂家在硬件与软件方面都采取了多种措施,对一些有特殊可靠性要求的应用场合,还增加相应的特殊措施,如热备、冗余等。PLC的可靠性是通过平均故障间隔时间(MTBF)衡量。提高MTBF以及其MTBF数值的措施也成为了PLC性能的重要指标。
    7.经济指标
    经济指标最简单的就是看价格。一般讲,同样技术性能的PLC,价格低其经济指标就好。此外,还要看供货情况、技术服务、配套资料等。总之,对经济指标要作综合分析,要看使用了PLC能否带来经济效益,合适的就是最好的。

PLC正确接地方法

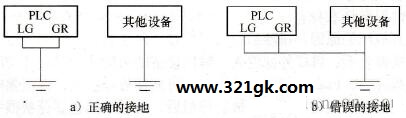

良好的接地是plc安全可靠运行的重要条件。为了抑制干扰,PLC一般最好单独接地,与其他设备分别使用各自的接地装置,如图a所示;禁止使用如图b所示把PLC与其他设备共用一个接地体的接地方式。
PLC的接地

    图   PLC的接地
    为了防止电击和电气噪声引起的误动作,CPM2 PLC的接地端子必须接地,且使接地点尽量靠近PLC。同时,接地电阻要小于100Ω,接地线必须使用1.25 mm以上的电线。另外,PLC的CPU单元必须接地,若使用了I/O扩展单元等,则CPU单元应与它们具有共同的接地体,而且从任一单元的保护接地端到地的电阻都不能大于100Ω。
    CPM2的接地线总是使用压线端子或单股线(替代绞合线),不能将裸露的绞合线直接接到端子板上,松散的绞合线容易引起短路和火灾。
