增量型编码器接到PLC中，PLC为何会读不到数值？

以下情况可能造成plc读不到数值：

① 编码器的输出信号和PLC的输入信号是否匹配：
OMRON增量型编码器输出有集电极开路输出NPN、集电极开路输出PNP、电压输出、互补输出、线驱动输出；
② 编码器和PLC之间的接线是否正确：

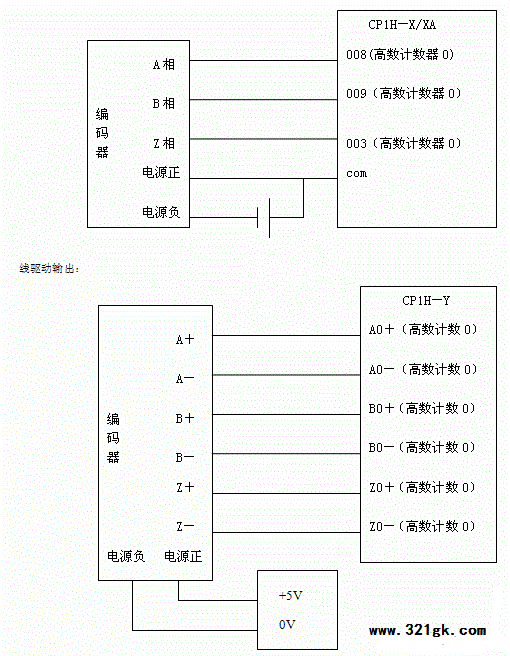

以CP1H－X/XA和CP1H－Y为例
集电极开路NPN输出：(集电极开路输出PNP的编码器，PLC的COM端接0V)

③ 确认编码器输出是否正常；
④ PLC的输入点是否有输入信号，输入显示灯是否亮；
⑤ 检查PLC设置。
