西门子plc命名规则-西门子S7-200PLC仿真软件使用方法

时间:2015-12-31 11:19来源:未知 作者:admin 点击: 次
西门子plc命名规则-西门子S7-200PLC仿真软件使用方法
西门子plc的命名规则
我们以6ES7 221-0BA23-0XA0来说明:
6ES----表示自动化系统系列
7------7：S7系列，5：S5系列
2------2：200系列，3：300系列，4：400系列
2------1：CPU，2：DI/DO，3：AI/AO，4：通讯模块，5：功能模块
1------1:输入，2：输出，3：输入输出（对于数字量)，4：输入输出（对于模拟量)
0BA----表示输入/输出电压等级，类型，点数等，这个比较多，还是查样本比较好
23-----版本，如果最后一位数字不同，基本上可以通用
0XA0-----表示德国制造
0XA8-----表示中国制造

西门子S7-200PLC仿真软件使用方法

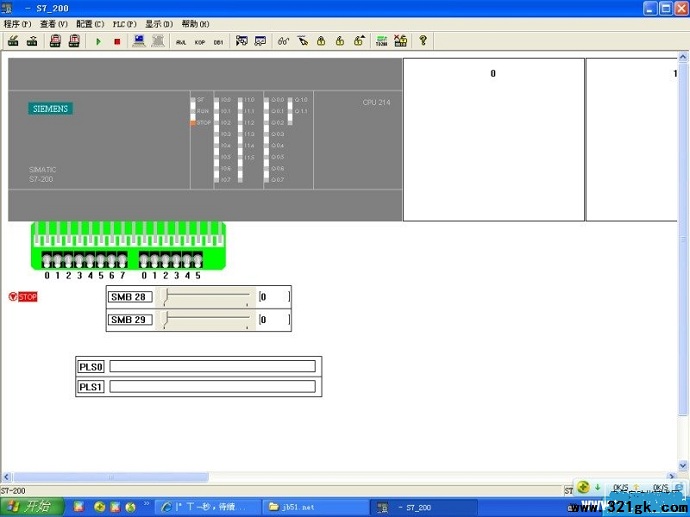

1。首先打开西门子S7-200plc仿真软件，如图：

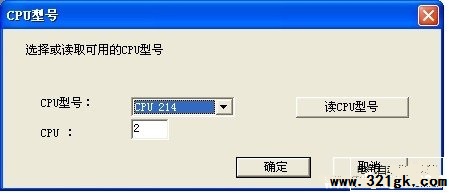

2。设置CPU型号 ，点击菜单栏配置 出现如下图所示选择框：      选择CPU型号即可。

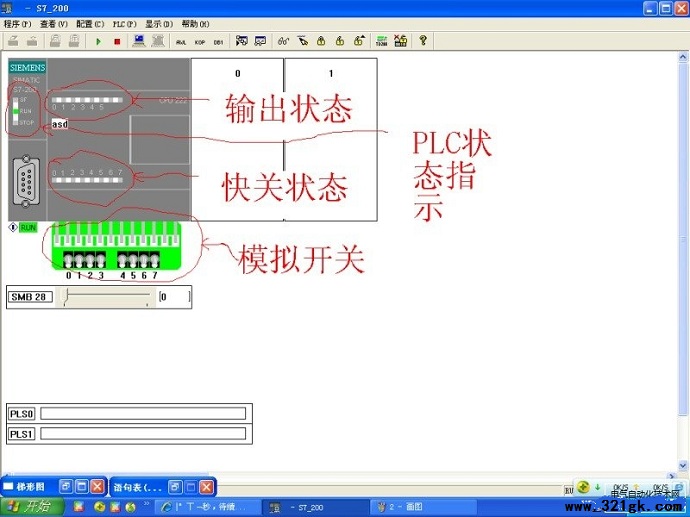

3。装载程序   点击运行按钮进入模拟环境开始仿真。       点击模拟开关并观察I/O口状态，
    梯形图状态监视如图：（方框表示接通  否则为断开）

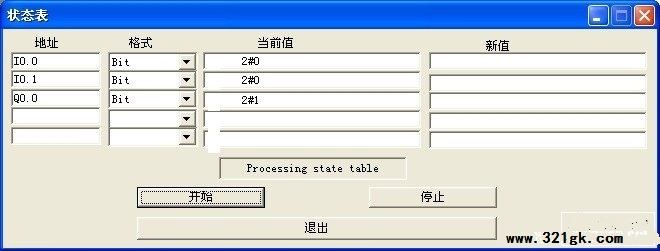

   状态表监视如图：（1表示接通，0表示关断）
