西门子STEP7编程软件的结构体系

时间:2015-12-27 17:14来源:未知 作者:admin 点击:

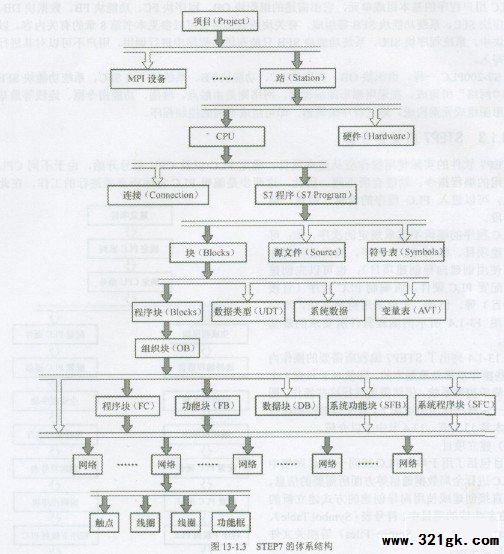

与一般的仅用于plc编程的软件不同,STEP7是一种可以用于PLC网络系统的工具软件。在文件的组织与管理上,STEP7使用的是项目(Project)分层结构体系,其体系结构如图13-1.3所示。 1.项目
 与一般的仅用于plc编程的软件不同,STEP7是一种可以用于PLC网络系统的工具软件。在文件的组织与管理上,STEP7使用的是“项目(Project)”分层结构体系,其体系结构如图13-1.3所示。
    1.项目
    STEP7的体系以“项目”作为第一层次,项目为针对PLC网络所制定的总体控制方案,它可以下辖多个“站”与MPI网络连接的节点,以组成PLC网络。
    对于常用的单PLC控制场合,只有所使用的PLC作为一个“站”,无须考虑其他“站”与MPI网络连接的节点。
  2.站
  站与MPI节点为STEP7体系结构的第二层次。站(Station)是网络的名称,在PLC网络系统中,将可以进行数据通信、连接外部输入/输出的物理设备称为“站”。PLC网络系统中能够对数据链接系统进行控制的站,称为“主站”。主站可以设置控制整个PLC网络的参数,每一网络系统必须有…个主站,在PLC控制系统中,主站一般由PLC主机兼任。网络中除主站以外的其他站称为从站,从站又有远程I/O站(Remote I/O station)、远程设备站(Remote device station),本地站(Localstation)等。
    对于常用的单PLC控制,只有所使用的PLC -个“站”,只需要选择所用的PLC系列号,如SIMATIC 300或SIMATIC 400即可,无须考虑其他“站”的链接情况。
    3.CPU与硬件
    CPU与硬件(Hardware)为STEP7体系结构的第三层次。作为PLC站的基本组成,在S7-300/400中为CPU模块(CPU)以及其他硬件(Hardware)。CPU模块的型号可通过STEP7软件的设置进行直接选择。在选择了CPU模块的型号后,还可以对其主要参数进行具体设置,在此基础上,可以针对不同CPU模块的功能进行编程。
    对于站的其他硬件,只需要利用STEP7的硬件配置功能,就可以建立起PLC中的各I/O模块、接口模块、功能模块等硬件的实际安装与软件中使用的地址、管理数据等方面的对应关系,通常无须再进行其他处理。
  4.S7程序与连接对象
  S7程序与连接对象为STEP7体系结构的第四层次。S7程序就是前述的PLC用户程序,连接对象是指在PLC中通过PROPIBUS等方式连接的其他单元。
    S7程序的编制与编辑是PLC控制系统设计的主要工作,也是STEP7软件最主要的功能。在S7-300/400系列PLC中,S7程序由源文件(Source)、块(Blocks)、符号表(Symbols)三部分组成。

    源文件( Source)用于STEP7的内部程序管理,一般由STEP7自动生成,使用者无须对其作太多的考虑。
    符号表( Symbols)可以通过STEP7的符号编辑器编辑与生成,可以根据需要编制,将程序的绝对地址用具有含义的符号地址代替,对程序进行符号编程,从而使得程序更容易阅读与理解。
    块(Blocks)由逻辑块、用户定义的数据类型(UDT)、系统数据、变量表等组成。其中,逻辑块是PLC用户程序的基本组成单元,它由前述的组织块OB、程序块FC、功能块FB、数据块DB、系统程序块SFC、系统功能块SFB等组成,有关块的具体含义可以参见本书第8章的有关内容。以上逻辑块中,系统程序块SFC、系统功能块SFB只能在用户程序中进行调用,用户不可以对其进行编辑或写入。
    与S7-200PLC -样,组织块OB、程序块FC、功能块FB、系统程序块SFC、系统功能块SFB等均由“网络”所组成。在采用梯形图编程时,网络则是由触点、线圈、功能指令框、连线等最基本的梯形图组成元素构成,通过程序编辑器,即可组成不同的控制程序。  (责任编辑:admin)
