S7-200编程软件系统块中的数据掉电保持范围0默认的是数据区VB偏移量0单元数目10240，范围1默认的是数据区VB偏移量0单元数目0，两者有什么关系，互相影响吗？
答：互相不影响，只要设置任一个都有效。
该保存区域断电后靠超级电容记录数据，一般超级电容可以维持数据记忆时间为50-100小时左右。跟使用时间和温度关联。
如果想长期保存数据，可以将数据写入EEPROM，永不丢失。
或加电池模块，电池模块可以保持200天。用完就没有了，需更换电池。不能充电。

西门子S7-1200间接寻址指令的应用

西门子S7-1200的间接寻址需要通过数据块中的数组来实现。指令FieldRead通过索引（又称为下标）变量从数组中读取数值，指令FieldWrite 通过索引变量向数组中写数值，使用这两条指令可以实现间接寻址。
    索引变量是间接寻址中的地址指针，它的值是要读写的数组元素的索引值。地址指针就像收音机调台的指针，改变指针的位置，指针指向不同电台。改变地址指针中的索引值，指针“指向”数组不同的元素。间接寻址的优点是可以在程序处理期间，通过改变指针的值动态地修改指令中的地址。
    首先生成一个名为“数据块1”的全局数据块DB2，在数据块中生成名为“数组1”的数组Array[1..10] of Int，其元素的数据类型为Int。
    这两条指令没有列入指令列表和高级指令列表，编程时将收藏夹中的空逻辑框插入程序，点击其中红色的“??”，打开下拉式列表框，可以看到列表框底部的指令FieldWrite或FieldRead。点击生成的指令框中的“???”，用列表设置要写入或读取的数据类型为Int（见下图）。两条指令的参数MEMBER的实参必须是数组的第一个元素“数据块1”.数组1[1]。
    指令的输入参数索引值“INDEX”是要读写的数组中的元素的下标，数据类型为DINT（双整数）。参数“VALUE”是要写入数组元素的值或要读取的数组元素的值。

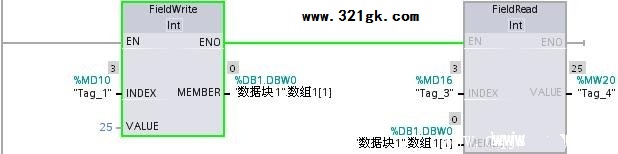

    下图中的FieldWrite指令将常数25写入数组1中的元素“数组1[3]”。FieldRead指令读取数组元素“数组1[3]”的值，将它保存到MW20。改变INDEX的值，可以读写别的数组元素的值。
