新一代的西门子PLC，用户需要使用博途软件STEP7对其进行程序的逻辑设计。而对于西门子PLC S7-300和西门子PLC S7-400组成的自动化控制系统中，用户通常使用编程软件STEP7 V5.5来进行程序设计，如果用户的硬件由西门子PLC S7-300升级到西门子PLC S7-1500时，想保留原来的程序，可以通过博途软件STEP7的程序移植功能进行操作。本文下面就对博途软件STEP7中的程序移植方法做一个介绍，供用户进行参考。

在西门子博途软件STPE7中，具有程序移植功能，用户可以实现将STEP7 V5.5中的程序逻辑移植到博途软件STEP7中，从而提高了工作效率和正确率。程序移植方法如下：

　　1. 在西门子博途软件STEP7中，在视图下打开的“启动”中选择“移植项目” 命令;

　　2. 在“源路径”域中指定要移植项目的路径和文件名，选择一个移植格式或初始项目格式的项目;

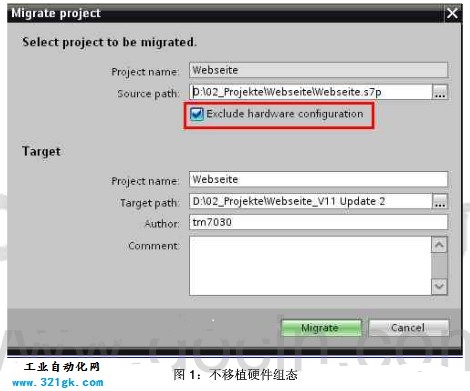

　　3. 选中复选框“不包括硬件组态”，则仅移植软件;

　　4. 如果选择了一个使用移植工具创建的移植文件，则该复选框被禁用，在这种情况下，必须在使用移植工具转换之前指定是否不包括移植的硬件组态;

　　5. 在“项目名称”框中为新项目选择一个名称;

　　6. 在“目标路径”框中选择一个路径，在该路径中将创建新项目;

　　7. 在“作者”域中输入姓名或项目负责人的名称;

　　8. 如果需要注释，则在“注释”框中输入一条注释;

　　9. 单击“移植”，完成程序的移植工作。

西门子博途软件STEP7为用户提供了程序移植功能，为用户在工程项目的调试过程中提供了帮助，提高了程序设计的效率。对于西门子PLC S7-1200系列和S7-1500系列，西门子博途软件STEP7提供了很好的支持，使得用户的程序设计变得简单有效，并可以从西门子PLC S7-300的程序设计中，将程序逻辑移植出来，方便用户处理，移植方法可以参考本文提供的步骤和方法。
