三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管是硅平面管，又分PNP和NPN型两类。现在锗合金管已经少见了。
这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。
1.找出基极，并判定管型（NPN或PNP）
对于PNP型三极管，C、E极分别为其内部两个PN结的正极，B极为它们共同的负极，而对于NPN型三极管而言，则正好相反：C、E极分别为两个PN结的负极，而B极则为它们共用的正极，根据PN结正向电阻小反向电阻大的特性就可以很方便的判断基极和管子的类型。具体方法如下：
将万用表拨在R×100或R×1K档上。红笔接触某一管脚，用黑表笔分别接另外两个管脚，这样就可得到三组（每组两次）的读数，当其中一组二次测量都是几百欧的低阻值时，若公共管脚是红表笔，所接触的是基极，且三极管的管型为PNP型；若公共管脚是黑表笔，所接触的是也是基极，且三极管的管型为NPN型。
2.判别发射极和集电极
由于三极管在制作时，两个P区或两个N区的掺杂浓度不同，如果发射极、集电极使用正确，三极管具有很强的放大能力，反之，如果发射极、集电极互换使用，则放大能力非常弱，由此即可把管子的发射极、集电极区别开来。
在判别出管型和基极b后，可用下列方法来判别集电极和发射极。
将万用表拨在R×1K档上。用手将基极与另一管脚捏在一起（注意不要让电极直接相碰），为使测量现象明显，可将手指湿润一下，将红表笔接在与基极捏在一起的管脚上，黑表笔接另一管脚，注意观察万用表指针向右摆动的幅度。然后将两个管脚对调，重复上述测量步骤。比较两次测量中表针向右摆动的幅度，找出摆动幅度大的一次。对PNP型三极管，则将黑表笔接在与基极捏在一起的管脚上，重复上述实验，找出表针摆动幅度大的一次，对于NPN型，黑表笔接的是集电极，红表笔接的是发射极。对于PNP型，红表笔接的是集电极，黑表笔接的是发射极。
这种判别电极方法的原理是，利用万用表内部的电池，给三极管的集电极、发射极加上电压，使其具有放大能力。有手捏其基极、集电极时，就等于通过手的电阻给三极管加一正向偏流，使其导通，此时表针向右摆动幅度就反映出其放大能力的大小，因此可正确判别出发射极、集电极来。
三极管的作用原理_三极管的初步认识
三极管在我们数字电路和模拟电路中都有大量的应用，在我们开发板上也用了多个三极管。在我们板子上的 LED 小灯部分，就有这个三极管的应用了，图1的 LED 电路中的 Q16就是一个 PNP 型的三极管。

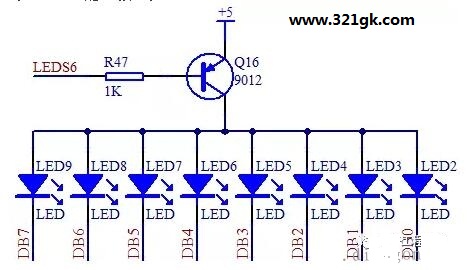

图1 LED 电路
三极管是一种很常用的控制和驱动器件，常用的三极管根据材料分有硅管和锗管两种，原理相同，压降略有不同，硅管用的较普遍，而锗管应用较少，本课程就用硅管的参数来进行讲解。三极管有 2 种类型，分别是 PNP 型和 NPN 型。先来认识一下，如图2。

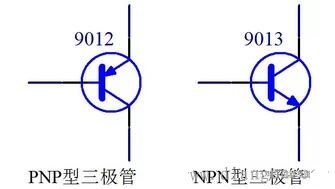

图2 三极管示意图
三极管一共有 3 个极，从图2来看，横向左侧的引脚叫做基极(base)，中间有一个箭头，一头连接基极，另外一头连接的是发射极 e(emitter)，那剩下的一个引脚就是集电极 c(collector)了。这是必须要记住的内容，死记硬背即可，后边慢慢用的多了，每次死记硬背一次，多次以后就会深入脑海了。
三极管有截止、放大、饱和三种工作状态。放大状态主要应用于模拟电路中，且用法和计算方法也比较复杂，我们暂时用不到。而数字电路主要使用的是三极管的开关特性，只用到了截止与饱和两种状态，所以我们也只来讲解这两种用法。三极管的类型和用法我给大家总结了一句口诀，大家要把这句口诀记牢了：箭头朝内 PNP，导通电压顺箭头过，电压导通，电流控制。
下面我们一句一句来解析口诀。大家可以看图2，三极管有 2 种类型，箭头朝内就是PNP，那箭头朝外的自然就是 NPN 了，在实际应用中，要根据实际电路的需求来选择到底用哪种类型，大家多用几次也就会了，很简单。
三极管的用法特点，关键点在于 b 极（基极）和 e 级（发射极）之间的电压情况，对于PNP 而言，e 极电压只要高于 b 级 0.7V 以上，这个三极管 e 级和 c 级之间就可以顺利导通。也就是说，控制端在 b 和 e 之间，被控制端是 e 和 c 之间。同理，NPN 型三极管的导通电压是 b 极比 e 极高 0.7V，总之是箭头的始端比末端高 0.7V 就可以导通三极管的 e 极和 c 极。这就是关于“导通电压顺箭头过，电压导通”的解释，我们来看图3。

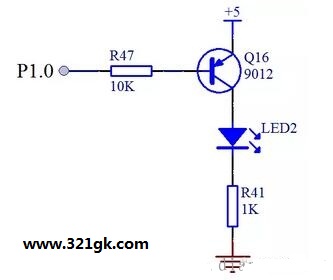

图3 三极管的用法
我们以图3为例介绍一下。三极管基极通过一个 10K 的电阻接到了单片机的一个 IO口上，假定是 P1.0，发射极直接接到 5V 的电源上，集电极接了一个 LED 小灯，并且串联了一个 1K 的限流电阻最终接到了电源负极 GND 上。
如果 P1.0 由我们的程序给一个高电平 1，那么基极 b 和发射极 e 都是 5V，也就是说 e到 b 不会产生一个 0.7V 的压降，这个时候，发射极和集电极也就不会导通，那么竖着看这个电路在三极管处是断开的，没有电流通过，LED2 小灯也就不会亮。如果程序给 P1.0 一个低电平 0，这时 e 极还是 5V，于是 e 和 b 之间产生了压差，三极管 e 和 b 之间也就导通了，三极管 e 和 b 之间大概有 0.7V 的压降，那还有(5-0.7)V 的电压会在电阻 R47 上。这个时候，e 和 c 之间也会导通了，那么 LED 小灯本身有 2V 的压降，三极管本身 e 和 c 之间大概有 0.2V的压降，我们忽略不计。那么在 R41 上就会有大概 3V 的压降，可以计算出来，这条支路的电流大概是 3mA，可以成功点亮 LED。
最后一个概念，电流控制。前边讲过，三极管有截止，放大，饱和三个状态，截止就不用说了，只要 e 和 b 之间不导通即可。我们要让这个三极管处于饱和状态，就是我们所谓的开关特性，必须要满足一个条件。三极管都有一个放大倍数β，要想处于饱和状态，b 极电流就必须大于 e 和 c 之间电流值除以β。这个β，对于常用的三极管大概可以认为是 100。那么上边的 R47 的阻值我们必须要来计算一下了。
刚才我们算过了，e 和 c 之间的电流是 3mA，那么 b 极电流最小就是 3mA 除以 100 等于30uA，大概有 4.3V 电压会落在基极电阻上，那么基极电阻最大值就是 4.3V/30uA = 143K。电阻值只要比这个值小就可以，当然也不能太小，太小会导致单片机的 IO 口电流过大烧坏三极管或者单片机，STC89C52 的 IO 口输入电流最大理论值是 25mA，我推荐不要超过 6mA，我们用电压和电流算一下，就可以算出来最小电阻值，我们图3取的是经验值。
