高压功率放大器的选择-有源模拟电阻器工作原理

时间:2017-02-24 11:24来源:未知 作者:admin 点击:
高压功率放大器的选择-有源模拟电阻器工作原理
功率放大器(power amplifier,简称“功放”)指在给定失真率条件下,能产生最大功率输出以驱动某一负载的放大器。高压功率放大器是一个非常通用的测试仪器,但是如何选择一款适合的功率放大器?
  选择高压功率放大器需要注意以下指标:
  带宽:通常厂家放大器带宽都是以正弦波来定义的,例如功率放大器100KHz ,指的是正弦波信号,可以达到的最高频率,而不是方波或者三角波,这些波形由于其高次谐波的影响,不能达到,通常厂家会给出小信号带宽或者大信号带宽,客户需要根据自己的应用与厂家进行沟通。
  电压:需要放大信号的最高电压值,客户通常要注意自己测试应用需要的电压是有效值Vrms还是峰峰值 Vpp ,通常厂家给出的是峰峰值。
  电流:功率放大器通常输出的功率是恒定的,这样P=U*I ,也就是电压和电流在功率恒定下是成反比的,通常厂家给出的电流值是最大值,特别是当在DC下当电压输出最大时,电流一定是最小的。
  功率:功率代表了放大器的驱动能力,P=U*I ,通常功率的选择与客户预期希望加载再待测设备上的电压与电流有关,但是如果负载是纯阻性负载是方便计算的,如果是容性 或是感性负载就需要客户与厂家工程师进行沟通,进行一定的模拟仿真后获得一个准确的需求。
  通道:根据测试的应用选择通道数,目前厂家主流的是单通道或者双通道,但是有些厂家可以根据用户需要定制通道,最多可以达到8通道,同时可以保证通道的同步性,也可以输出不同相位差的信号,方便了用户的使用。
  增益分为模拟增益及数控增益,模拟增益采用电位器调节,模拟增益无法精确放大只能,通过外置观测示波器来读取,逐步被厂家淘汰,数字增益控制,调节精度高,直观方便,是目前主流放大器采用的增益放大方式。
  输入输出阻抗匹配:放大器通常配合信号源使用,通常信号源有50欧姆及高阻输出,放大器在输入阻抗有对应的匹配阻抗,保证了输入端的安全。输出阻抗匹配,由于客户驱动的负载的多样性,需要厂家提供更灵活的匹配电阻。
  保护:功率放大器由于驱动负载,由于很多是动态变化的,就对功率放大器提出了更高的要求,为了防止损坏功率放大器,通常要求有过电压保护,过电流保护,过热保护,短路保护。

有源模拟电阻器工作原理

有源模拟电阻器是一种标准电阻,常用于一些电阻检定或其他相关参量的检试验中。下面本文主要根据电阻检定规程内容介绍有源电阻模拟器的分类及检定操作中的工作原理。
一、有源模拟电阻器分类
  有源模拟电阻器可分为电流型有源模拟电阻器和电压型有源模拟电阻器。
二、电流型有源模拟电阻器
01电流型有源模拟电阻器检定原理框图
  电流型有源模拟电阻器的检定原理框图参照图1所示。

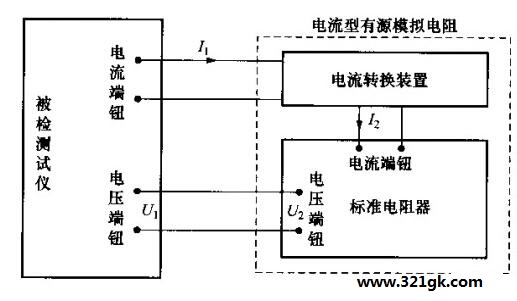

图1:采用电流型有源模拟电阻器的检定原理框图
1.电流型有源模拟电阻器工作原理

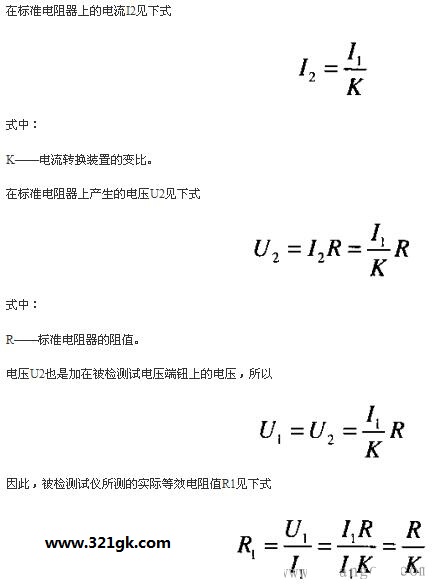

  电流型有源模拟电阻器是将被检测试仪产生的大电流I1通过电流转换装置按一定的比例转换成小电流I2,然后加在无源标准电阻器上,从而降低了对无源标准电阻器的功率要求。通过改变电流转换装置的变比或无源标准电阻器的阻值,即可调节检定时检定点的电阻值。

  由此可见,检定时,只需调节电流转换装置的变比(或标准电阻器的阻值),就可以得到不同阻值的检定点。
三、电压型有源模拟电阻器
1.电压型有源模拟电阻器检定原理框图
  电压型有源模拟电阻器的原理框图参见图2所示。

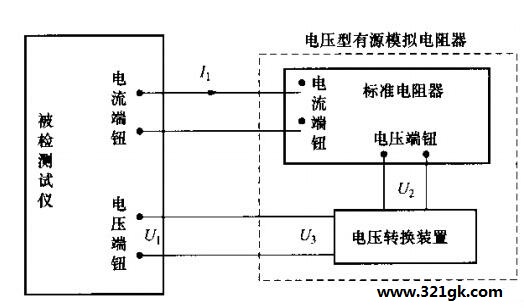

图2:采用电压型有源模拟电阻器的检定原理框图
2.电压型有源模拟电阻器工作原理

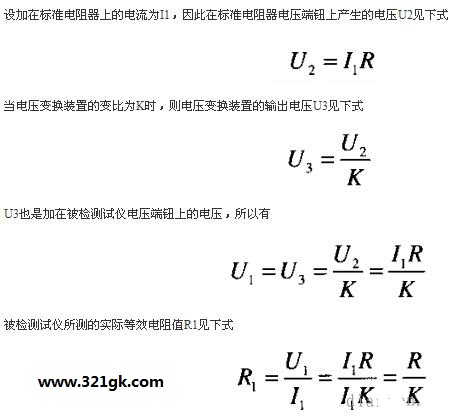

  电压型有源模拟电阻器是将无源标准电阻器电压端钮的电压U2通过电压转换装置按一定的比例转换成U3,然后加在被检测试仪的电压端钮。通过改变电压转换装置的变比或无源标准电阻器的阻值,即可调节检定时检定点的电阻值。

  由此可见,检定时,只需调节电压转换装置的变比K(或标准电阻器的阻值),就可得不同阻值的检定点。
