变电站二次保护系统中直流接地故障 电力系统中的常见接地形式

时间:2018-08-30 08:45来源:未知 作者:admin 点击:
变电站二次保护系统中直流接地故障的危害-电力系统中的常见接地形式
直流接地故障中,危害较大的是两点接地,可能造成严重后果。一点接地一般不会对二次系统造成直接危害,但一定要及时处理,不然,如直流系统再有一点发生接地,不仅可能造成继电保护及自动装置、信号装置的误动或拒动,而且可能造成直流保险熔断,使保护及自动装置、控制回路失去电源,不能正常工作。在复杂保护回路中同极两点接地,还可能将某些继电器短接,不能动作跳闸,致使越级跳闸,造成事故扩大。
  (1)当发生直流正极接地时,可能会引起保护及自动装置误动。因为一般断路器的跳、合闸线圈以及继电器线圈是与负极电源接通的。如果在这些回路上再发生另一点直流接地,就可能将回路中的相关触点短路造成这些继电器或线圈带电引起误动作,造成断路器的误合闸、误跳闸。
  (2)直流负极接地,可能造成保护及自动装置拒绝动作。因为断路器的跳、合闸线圈以及保护继电器会在这些回路再有一点接地时,线圈被接地点短接而不能动作,并且可能烧坏继电器接点,将回路中的保险熔断使保护及操作回路失去电源。
  直流系统接地故障,不仅对设备不利,而且对整个电力系统的安全构成威胁。因此规定直流接地达到下述情况时,应停止直流回路上的一切工作,并选择查找接地点,防止造成两点接地:①直流电源为220V,接地在50V以上:②直流电源为24V,接地在6V以上。


电力系统中的常见接地形式

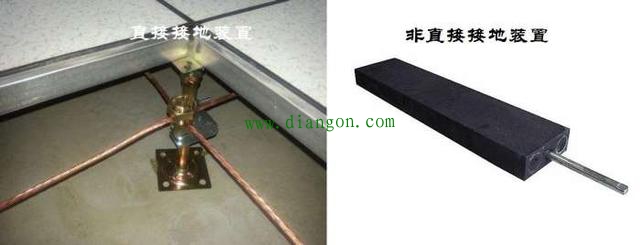

电力系统中分工作接地和保护接地。低压发电机或配电变压器的中性点通过接地装置与大地相连叫工作接地。工作接地有直接接地和非直接接地两种,且接地电阻不能大于4欧姆。直接接地指,电力系统中至少有一个中性点直接或经小阻抗与接地装置相连接。非直接接地,是指电力系统中,中性点不接地或经消弧线圈、电压互感器、高电阻与接地装置连接。一般10KV 以上电压采取非直接接地形式,低电压则直接接地。为防止电气设备因绝缘故障漏电,造成人身伤害而把电气设备外壳进行接地的装置,叫保护接地。

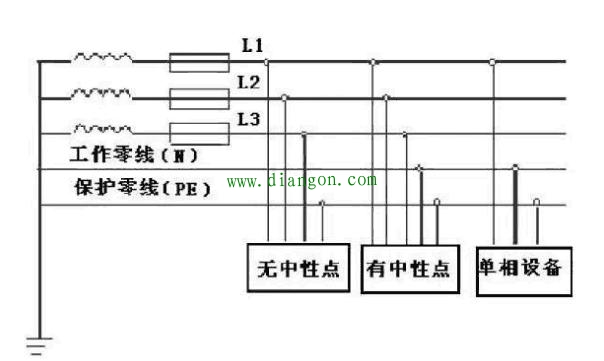

电力系统中的常见接地形式——三相五线式接地系统(见下图)


这种接地装置分别由电力变压器三相绕组中性点引出独立的保护接地线直接接地。用电设备则可以由带中性点和不带中性点的接线方式。另外,在低压供电系统中,还存在另三种接地系统,分别叫:IT系统、TT系统、TN系统。这三种接地系统分别是:

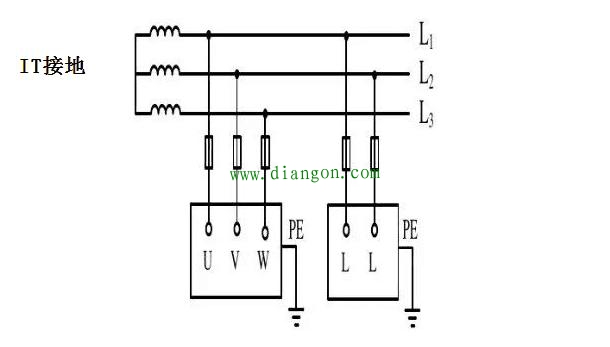

IT系统:电源中性点不接地,而用电器可导电的外壳直接接地。

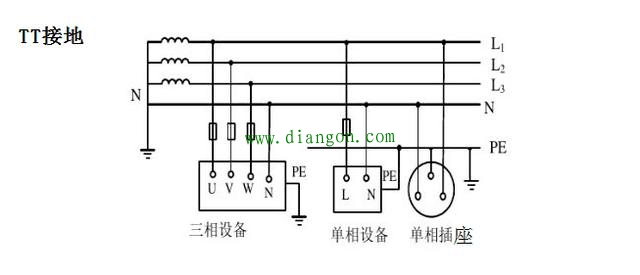

TT系统:电源中性点直接接地,而用电器可导电的外壳也直接接地。

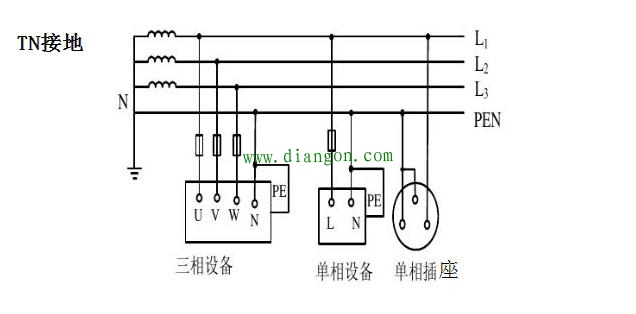

TN系统:电源中性点直接接地,设备外露可导电部分与电源中性点直接电气连接的系统。
