变频电机工作原理图 变频电机低速效率会缩水吗?

时间:2020-01-14 07:16来源:未知 作者:admin 点击:
变频电机工作原理图 变频电机低速效率会缩水吗?

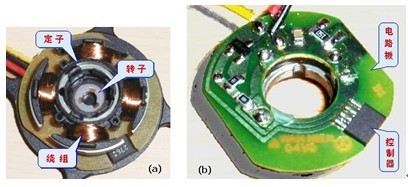

下图(a)是拆开的风扇电机的照片,风扇采用的是变频电机,这从线圈所在的位置就可以辨认出来。下图(b)是变频电机控制电路板,控制芯片将集DSP功能与驱动器于一体,简化了电路结构。通过对控制芯片编程,可改变电机转速。

  变频电机具有直流电机特性、却采用交流电机的结构。也就是说,虽然外部接入的是直流电,却采用直流-交流变压变频器控制技术,电机本体完全按照交流电机的原理去工作的。因此,变频电机也叫“自控变频同步电机”,电动机的转速n取决于控制器的所设定的频率f。

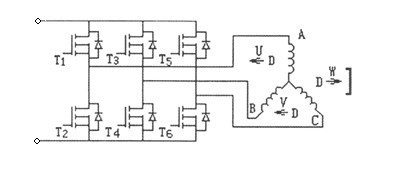

  下图是三相星形接法的变频电机控制电路,直流供电经MOS管组成的三相变流电路向电机的三个绕组分时供电。每一时刻,三对绕组中仅有一对绕组中有电流通过,产生一个磁场,接着停止向这对绕组供电,而给相邻的另一对绕组供电,这样定子中的磁场轴线在空间转动了120°,转子受到磁力的作用跟随定子磁场作120°旋转。将电压依次加在A+B-、A+C-、B+C-、B+A-、C+A-、C+B-上,定子中便形成旋转磁场,于是电机连续转动。

无刷直流电机工作原理

  变频电机的驱动电路由主回路和控制回路两部分组成,现在已经将这两部分集成到同一个芯片中,这样只要使用一个器件便可实现变频电机的全部控制功能,简化了电路结构,常用的控制芯片有日本三洋公司的LB1964、美国MAXIM公司的MAX6625、和意法半导体公司的ST72141等。随着工业界对节能和噪声抑制的日益重视,许多工业产品都趋向采用无刷电机,对电机微控制器提出了更高要求。作为新一代电机控制DSP芯片,TI公司高性价比的TMS320C240 非常适合于完成这一任务。

变频电机低速效率会缩水吗?

变频电机的特性。在物理学中电机的速度、力矩、磁矩、电流密度等等都是用矢量图表示。矢量控制原理应用于直流、交流电机的调速应用。磁场是一个看不见摸不着的东西,仅仅只是从理论的高度分析磁链的作用力。这里用磁链矢量的幅值和位置的估算太复杂,人们往往看不明白。

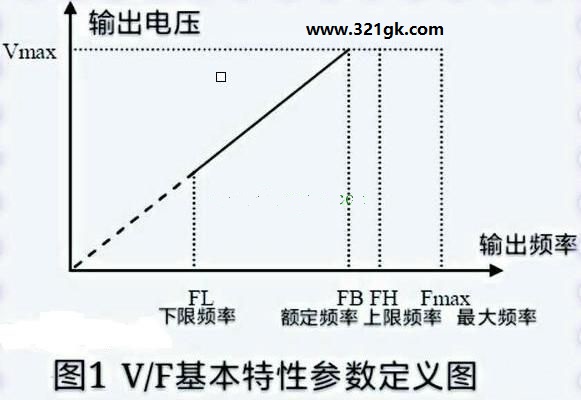

对于0-50Hz,范围,恒转矩控制,电机电流应该保持额定电流的极限;50-100Hz范围,电机的电流应该随着电机的转速升高而下降,在这个范围,电机的功率应该保持恒定,电流则为非线性的下降。变频电机在0-50Hz以内恒转矩特性, 50-100Hz恒功率特性,不仅要取决于电机的能力,还要取决变频器的数学模型建立。电机理论上能实现的特性,实际中未必就能实现。比如,有的电机恒功率特性很差,达不到指标,或者恒转矩特性很差,很难达到额定转矩恒定;再比如,变频器,有些变频器(旧型号的),不能矢量控制,那么,就实现不了上述的特性。v/f控制肯定是不行的,这种调节特性恒转矩和恒功率都不是自动保证的,体现的是电机的自然控制特性。
1.恒转矩负载 不论速度快慢,负载转矩恒定。
2.平方递减转矩负载 负载转矩与速度的平方成正比。
3.恒功率负载 负载转矩与速度成反比。
4.递减功率负载 横转矩负载、恒功率负载中间的速度—转矩*功率特性。
