变频器一拖多时需要注意的问题 变频器外接按钮启动接线图

时间:2017-04-05 10:41来源:未知 作者:admin 点击:
变频器一拖多时需要注意的问题-变频器外接按钮启动接线图
一台变频器同时带几台甚至几十台电机,所有电机的速度都由同一台变频器的输出频率控制,理论上所有电机的速度是一致的,并且能保证同时升速与降速。
   但是由于电机制造上的差异,或者电机所带负载大小的不同,每台电机的实际运行速度是有差异的,并且系统内没有纠正这种差异的机制,也无法安装纠正差异的机构,所以在一些设备之间没有连接的场合,这种控制方法肯定会产生积累误差。
  把变频器看成供电电源,在一些刚性连接的系统中,运转得稍快的电机,负载会重;而运转得稍慢的电机负载会轻。但因是同一个变频器驱动,负载重的转差率变大,负载轻的转差率变小,这样就会有一定的自动纠正能力,最终会使各台电机保持同步运行,但是负载分配是不均匀的,一般在选择电机时要把电机功率放大一级。
一台变频器拖动多台电机时注意的问题如下:
1. 所带电机的功率不能差异太大,一般不要相差二个功率等级以上。
2. 电机最好是同一个厂家生产制造,如果是同功率的电机,最好是同一批次的,以保证电机特性的一致,最大程度使电机的转差率(定子旋转磁场转速与转子转速之差)一致,以保证良好的同步性能。
3. 充分考虑电机电缆的长度,电缆越长,电缆之间或电缆对地之间的电容也越大,变频器的输出电压含有丰富的高次谐波,所以会形成高频电容接地电流,对变频器的运行产生影响。电缆的长度以接在变频器后的所有电缆的总长度计算。保证电缆的总长度在变频器允许的范围。必要的时候,应在变频器的输出端安装输出电抗器或输出滤波器。
4. 变频器只能工作于V/F 控制方式(相对于矢量控制方式),并且选择合适的V/F 曲线。变频器的额定工作电流应大于所有电机额定电流的总和的1.2 倍以上。
5. 为了保护电机,每台电机前应安装热继电器,不推荐安装空气开关。这样在电机过载时可以不断开主回路,避免在变频器运行中断开主回路时对变频器本身的影响。
6. 对于需要快速制动的应用场合,为了防止停止时产生过电压,应加制动单元和制动电阻,有的小功率的变频器已内置制动单元,因此只需接制动电阻即可。

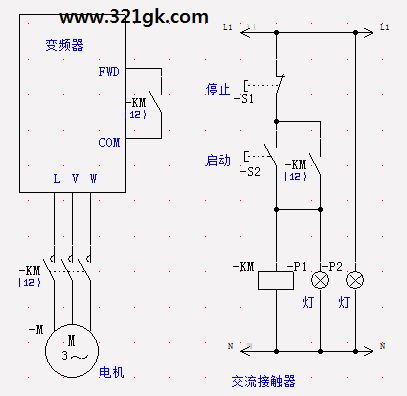

变频器外接按钮启动接线图

变频器不是简单的接线就能运行的,首先得知道那几个是外接端子(变频器的输入端子),而这些端子对应的功能,就得在变频器中设置了。
这些端子中有一个端子是公共端,从公共端引出线,通过继电器触点与对应端子接通,对应端子的功能就会实现,一般变频器每一个输入端子都有默认功能,如果你的控制比较简单,找到启动、速度端子,用按钮就可以实现了,一般按钮接通,设备运行,按钮断开,设备停止。
