变频器调试与使用过程经常遇到的问题-FP15R12YT3模块引脚图

时间:2017-03-04 10:03来源:未知 作者:admin 点击:
变频器在调试与使用过程中经常遇到的问题-FP15R12YT3模块引脚图
1.其中过电压现象最为常见。 过电压产生后,变频器为了防止内部电路损坏,其过电压保护功能将动作,使变频器停止运行,导致设备无法正常工作。因此必须采取措施消除过电压,防止故障的发生。由于变频器与电机的应用场合不同,产生过电压的原因也不相同,所以应根据具体情况采取相应的对策。
  2、过电压的产生与再生制动所谓变频器的过电压,是指由于种种原因造成的变频器电压超过额定电压,集中表现在变频器直流母线的直流电压上。正常工作时,变频器直流部电压为三相全波整流后的平均值。
  若以380V线电压计算,则平均直流电压Ud=1.35U线=513V。在过电压发生时,直流母线上的储能电容将被充电,当电压上升至700V左右时,(因机型而异)变频器过电压保护动作。造成过电压的原因主要有两种:电源过电压和再生过电压。
  电源过电压是指因电源电压过高而使直流母线电压超过额定值。而现在大部分变频器的输入电压最高可达460V,因此,电源引起的过电压极为少见。本文主要讨论的问题是再生过电压。产生再生过电压主要有以下原因:当大GD2(飞轮力矩)负载减速时变频器减速时间设定过短;电机受外力影响(风机、牵伸机)或位能负载(电梯、起重机)下放。由于这些原因,使电机实际转速高于变频器的指令转速,也就是说,电机转子转速超过了同步转速,这时电机的转差率为负,转子绕组切割旋转磁场的方向与电动机状态时相反,其产生的电磁转矩为阻碍旋转方向的制动转矩。所以电动机实际上处于发电状态,负载的动能被“再生”成为电能。再生能量经逆变部续流二极管对变频器直流储能电容器充电,使直流母线电压上升,这就是再生过电压。因再生过电压的过程中产生的转矩与原转矩相反,为制动转矩,因此再生过电压的过程也就是再生制动的过程。换句话说,消除了再生能量,也就提高了制动转矩。如果再生能量不大,因变频器与电机本身具有20%的再生制动能力,这部分电能将被变频器及电机消耗掉。若这部分能量超过了变频器与电机的消耗能力,直流回路的电容将被过充电,变频器的过电压保护功能动作,使运行停止。为避免这种情况的发生,必须将这部分能量及时的处理掉,同时也提高了制动转矩,这就是再生制动的目的。
  3、过电压的防止措施: 由于过电压产生的原因不同,因而采取的对策也不相同。对于在停车过程中产生的过电压现象,如果对停车时间或位置无特殊要求,那么可以采用延长变频器减速时间或自由停车的方法来解决。所谓自由停车即变频器将主开关器件断开,让电机自由滑行停止。如果对停车时间或停车位置有一定的要求,那么可以采用直流制动(DC制动)功能。直流制动功能是将电机减速到一定频率后,在电机定子绕组中通入直流电,形成一个静止的磁场。电机转子绕组切割这个磁场而产生一个制动转矩,使负载的动能变成电能以热量的形式消耗于电机转子回路中,因此这种制动又称作能耗制动。在直流制动的过程中实际上包含了再生制动与能耗制动两个过程。这种制动方法效率仅为再生制动的30-60%,制动转矩较小。由于将能量消耗于电机中会使电机过热,所以制动时间不宜过长。而且直流制动开始频率,制动时间及制动电压的大小均为人工设定,不能根据再生电压的高低自动调节,因而直流制动不能用于正常运行中产生的过电压,只能用于停车时的制动。对于减速(从高速转为低速,但不停车)时因负载的GD2(飞轮转矩)过大而产生的过电压,可以采取适当延长减速时间的方法来解决。其实这种方法也是利用再生制动原理,延长减速时间只是控制负载的再生电压对变频器的充电速度,使变频器本身的20%的再生制动能力得到合理利用而已。至于那些由于外力的作用(包括位能下放)而使电机处于再生状态的负载,因其正常运行于制动状态,再生能量过高无法由变频器本身消耗掉,因此不可能采用直流制动或延长减速时间的方法。再生制动与直流制动相比,具有较高的制动转矩,而且制动转矩的大小可以跟据负载所需的制动力矩(即再生能量的高低)由变频器的制动单元自动控制。因此再生制动最适用于在正常工作过程中为负载提供制动转矩。
  4、再生制动的方法:
  1.能量消耗型:这种方法是在变频器直流回路中并联一个制动电阻,通过检测直流母线电压来控制一个功率管的通断。在直流母线电压上升至700V左右时,功率管导通,将再生能量通入电阻,以热能的形式消耗掉,从而防止直流电压的上升。由于再生能量没能得到利用,因此属于能量消耗型。同为能量消耗型,它与直流制动的不同点是将能量消耗于电机之外的制动电阻上,电机不会过热,因而可以较频繁的工作。
  2.并联直流母线吸收型:适用于多电机传动系统(如牵伸机),在这个系统中,每台电机均需一台变频器,多台变频器共用一个网侧变流器,所有的逆变部并接在一条共用直流母线上。这种系统中往往有一台或数台电机正常工作于制动状态,处于制动状态的电机被其它电动机拖动,产生再生能量,这些能量再通过并联直流母线被处于电动状态的电机所吸收。在不能完全吸收的情况下,则通过共用的制动电阻消耗掉。这里的再生能量部分被吸收利用,但没有回馈到电网中。
  3.能量回馈型:能量回馈型的变频器网侧变流器是可逆的,当有再生能量产生时,可逆变流器将再生能量回馈给电网,使再生能量得到完全利用。但这种方法对电源的稳定性要求较高,一旦突然停电,将发生逆变颠覆。

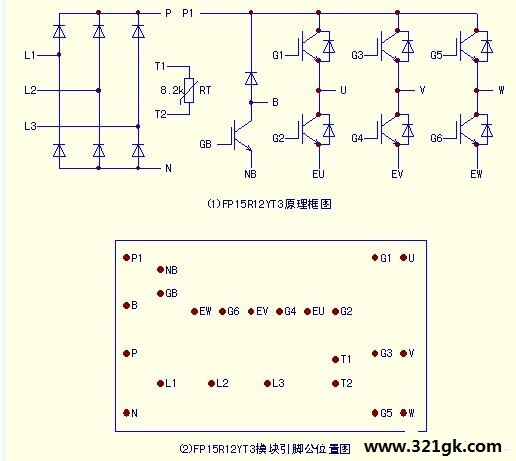

FP15R12YT3模块引脚图

如题。该类一体化功率模块和FP15R12KE3有所不同,体积小,引出方式相差甚大。
在线确定引脚功能,方法有二:
1、查资料;2、在线用电阻法测量,得出判断。
现将引脚图和内部原理框图,重绘了一下,以供参考。
