西门子V90变频器项目研发调试心得-与电源和电动机的接线方法

时间:2017-02-28 12:10来源:未知 作者:admin 点击:
西门子V90变频器项目研发调试心得-变频器与电源和电动机的接线方法图解
今年调试的V90变频器的电气故障依然没有解除,不知道是BUG还是我没有设置到位。中间找了很多,找过400售后服务热线,西家传动,找答案,都没有成功,有点伤心。

    我简单叙述下我遇到的故障。SMART LINE 1000与S7-200通讯,读写plc中程序。然后plc再通过V90的RS485口通讯。(V90的RS485口可以通过设置MODBUS有无控制字,来设定通讯使能或外部开关量使能,我都使用了)

    我的plc给v90使能后v90可以正常运转电机,而且v90数码管上显示正常。但是我的SAMRT LINE 1000在伺服启动使能后11秒时突然读出V90的40400地方报警值A7585。

    我试了很多方法SMART LINE 1000通过plc读取v90的RS485端口出的报警,一直都是A7585。如果我断开急停,或者CWL,或者CCWL变频器会立刻读写出F报警,而且SMART LINE 上也会立刻出现F报警。

    只有一种方法可以同步SMART LINE 和变频器的报警。就是在V90给了使能后,通过笔记本电脑连接V90调试软件V90 V-ASSISTANT调试软件。可以实现电脑,V90 ,SMART LINE 三个设备的报警值同步。

    如果离线后,只有V90显示最新报警值,却怎么也无法更新给SMART LINE去消除A7585报警。

    对于我的这个现象我还录制了一个视频,请大家查阅,我希望我能改掉这个故障。

    百度云盘地址:http://pan.baidu.com/s/1nuAdUlj
    第二个问题

   我在后面的时间里,我继续对V90做了各种模拟实验。发现当我给V90伺服使能后正常运转,当我把CWL限位断开后,变频器会立刻报警,并且此报警会在SAMRT LINE上立刻显示。

    我然后把CWL限位复位闭合后,按下RESET复位按钮后报警消除,显示器SAMRT LINE上报警也消除。

    伺服使能后再闭合,又可以正常运转了,电机也可以正常启动。

底下就是见证奇迹的时刻了!
    我再次把 CWL 限位断开,变频器没有报警,伺服电机也没有停止!

    必须从新断电后才可以。而且CWL功能只能是断电重启后第一次有效,不重启只是复位后面这个CWL功能会是一直无效状态。这个可是关乎到安全的东西,所以我非常在意。这关乎到我设备对操作员工的安全隐患。

    CCWL的功能和CWL 一样!

值得我在乎的是急停EMGS是没有上面的现象的,不管你复位多少次,只要急停EMGS一断开,就会立刻报警,立刻停机!
总结

    非常感谢西门子三年多来的陪伴,非常感谢V90入门指南,V90操作手册,对我的帮助非常大。

      也非常感谢S7-200的编程手册。给我的帮助非常大。

      学海无涯,希望所有看到这篇文章的小伙伴们能学的更多。

变频器与电源和电动机的接线方法图解

主电路接线就是将变频器与电源及电动机连接。步骤如下:
    (1)打开变频器的前盖板。
    (2)按图所示接线。

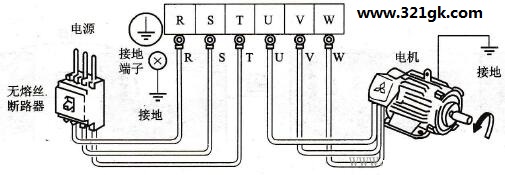

变频器与电源和电动机的接线
    图   变频器与电源和电动机的接线
    注:电动机为0.5~1.5 kW的三相异步电动机
    电工学习网小编特别提示:电源线必须接R、S、T,绝对不能接U、V、W,否则会烧坏变频器。
