变频器额定输出容量选配原则-东洋变频器更换富士电机变频器实例
首先说,完全按变频器说明书中推荐的配用电动机容量是不一定合适的。因为一台电动机运行时的状态(主要是负载的大小和变化情况,特别是过载的频次和程度)不同,对变频器的输出要求也就不同。正确的选配原则如下。
(1)变频器给出的配用电动机容量应不小于所用电动机的额定容量,但又不大于电动机额定容量的两个档次(这一点很重要),例如变频器标定配置电动机额定容量为90kW,实际被控制电动机的容量为55kW,中间隔过了一个75kW,就不可使用。原因是运行参数相差较远,不能相匹配。
(2)变频器标定的额定电流应不小于所用电动机在运行时可能出现的最高电流。这一点需要通过电动机配套负载的要求计算获得,不是规定的电动机过载能力数值。
对于惯性不大的负载,偶尔出现的不超过1min的冲击电流,可以不用考虑。
(3)需要重载起动、快速起动或快速停机、点动比较频繁、经常有大于电动机额定容量的冲击负载的使用情况,应使用额定容量高一档次的变频器。
    (1)变频器的额定数据
    ①额定输入电压。为线电压,我国一般为三相380V。
    ②额定输入频率。我国一般为50Hz。
    ③额定输出电压。为线电压。因为变频器的输出电压是随着频率而变化的,所以,其额定输出电压只能规定为输出电压的最大值。一般情况下等于额定输入电压。
    ④额定输出电流。是允许长期运行的最大电流,为线电流,是选择变频器的主要依据之一。
    ⑤额定输出容量。指三相总容量。
    ⑥配用电动机的容量。
    ⑦输出频率范围。以其最小和最大输出频率来表示。现用的变频器最小输出频率一般为0~0.2Hz,最大输出频率为300~500Hz,较常用的为400Hz,最高的可达到1000Hz。
    (2)额定输出容量的表示方法
    变频器的额定输出容量由其额定输出电压和额定输出电流的乘积来决定的。额定输出电压用UN表示,单位为伏(V);额定输出电流用IN表示,单位为A;额定输出容量用SN表示,单位用kV·A。则

    (3)配用电动机容量的表示方法
    变频器配用电动机容量是指带动连续不变负载的情况下,能够配用的电动机最大容量(用符号PN表示,单位用kW)。它与变频器额定输出容量SN (kV·A)的关系是
    PN=SNηMcosφM
式中  ηM-电动机的额定效率;
    cosφM-电动机的额定功率因数。
    一般中小型电动机的额定效率在85%~95%之间,额定功率因数分0. 8~0.9。按此计算,配用电动机容量应在变频器额定输出容量的68%~85%之间,粗略核算时,可取75%到80%。例如变频器额定输出容量为60kV·A,则其可配用的电动机容量应在45~48kW之间。

东洋变频器更换富士电机变频器实例

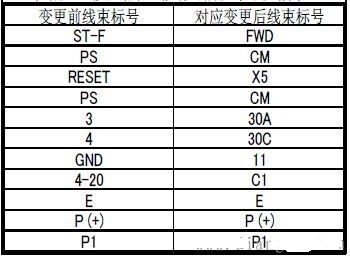

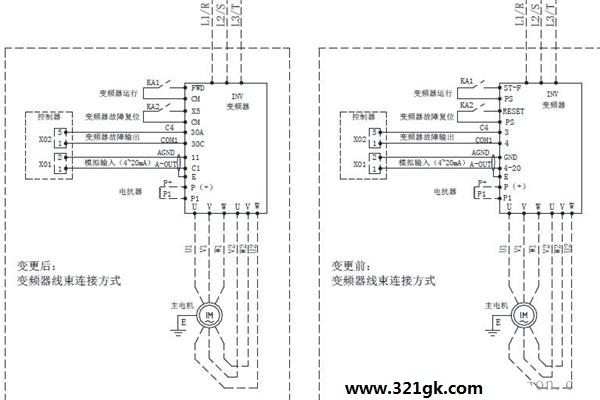

做过一个案例,东洋变频器VF64C故障率太高,只能更换成现在用的富士电机变频器ACE系列,更换起来也比较简单,主要是将机组在公司验证是否合格,如果合格的话,才能到客户处实施更换,确保更换后性能稳定;


富士电机变频器参数

F01

频率设定1

2

F02

运转操作

1

F03

最高输出频率1

55

F06

最高输出电压1

380

F07

加速时间1

20

F08

减速时间1

10

F11

电机热继1动作值

201.6

F15

上限频率限制

50

F16

下限频率限制

25

F18

偏置

50

F26

载波频率

4

F37

自动转矩提升

2

F42

控制方式1

0

F80

HHD/HND/HD/ND切换

4

E27

端子30A/B/C

99

E34

过载预报/电流检测

192

C37

模拟量增益

100

C39

增益基本点

100

C50

偏置

0

P01

电机极数

2

P02

电机功率

84.9

P03

电机额定电流

153

P99

电机选择

4

H06

冷却ON/OFF控制

1

H07

曲线加减速

1

H08

转动方向限制

1

H11
