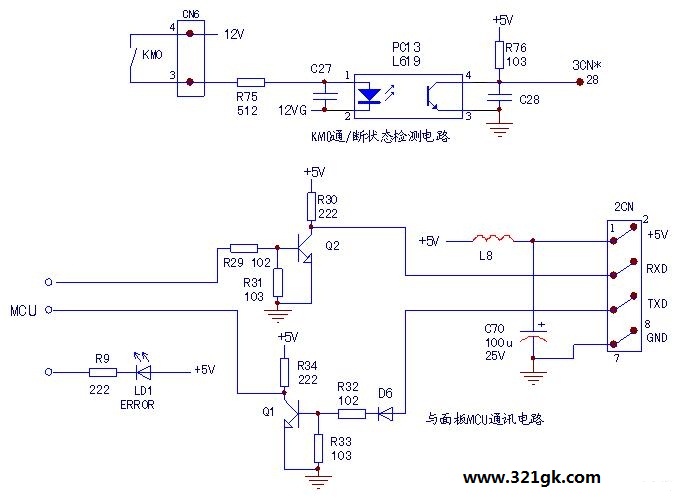

注意：图中电路标注可能有所不符（采用老版本近似电路）
主板MCU与面板MCU的通讯采用两套和上图下部电路相同的电路，反相器Q1、Q2分别完成对串行通讯脉冲的接收和发送任务。在正常通讯行动中，总会有蛛网马迹可寻的。测Q2的Vb为0.75V，Vc为4.7V（若此时换用示波器测波形，为两条直线，无信号），说明主板MCU已停止了与面板的通讯；测Q1的Vb电压有零点一、二伏的跳变，测Vc同样有电压跳变现象（若此时换用示波器测波形，有瞬变不规则跳变脉冲，说明有信号存在，二者的测试结果其实是一样的），说明从面板来了联系信号，但得不到主板MCU的回应。
此种现象说明，或者为MCU工作三要素条件不具备，或者是开机上电过程中，主板MCU检测到有故障信号存在，已停止了相关工作（如与面板的通讯工作）。
先着手检查故障信号是否存在。光电耦合器PC13是向MCU汇报KM工作情况的，将其3、4脚短接后再上电，变频器恢复正常。
以上上述的一切表现，其原因是在上电期间，因KM状态检测条件未满足，主板MCU和面板MCU所做出的反应，但此反应却容量误导故障检修人员将检修重点转移到对MCU工作条件及外围电路的检查上。
说明书中，对《故障信息及故障排除》一章中，已有明确的对“E.bs”显示代码的描述：电磁接触器辅助线圈无反馈或电磁干扰。但上电期间的KM控制故障，却表现为：
交流供电时面板无显示；
直流供电时面板是流水灯状的显示。
有一句话，叫“答所非问”，还有一种说法，叫“拐着弯儿说话”。在此提醒工控同仁们注意：有时候变频器的面板表现或显示代码，和实际故障，真的很难扯上联系，真的不一定挂钩儿。在此也恳求变频器生产厂家的尊敬的程序员大姐、大哥们，说明书中已有现成的“E.bs”显示代码，此时您就让面板显示“E.bs”代码得了，别玩流水灯好不好？您倒是满足了您的童心了，可苦了检修者了啊。
