怎样通过简单的plc梯形图实现顺序控制

时间:2018-09-03 07:53来源:未知 作者:admin 点击:
顺序控制在工业控制领域拥有广泛的应用。可以说绝大部分设备都是用顺序控制的方式实现的。没加plc厂家也都针对顺序控制做了很多专用的编程方法。比如三菱的STF编程,西门子的S
顺序控制在工业控制领域拥有广泛的应用。可以说绝大部分设备都是用顺序控制的方式实现的。没加plc厂家也都针对顺序控制做了很多专用的编程方法。比如三菱的STF编程,西门子的SFC等。
但是在实际的生产过程中,我们很多一线的程序员更希望通过最基本的梯形图(LAD)的编程方式实现功能。毕竟99%的程序员都是从梯形图开始学习的。梯形图也是我们大家最熟悉,最容易上手的编程方式。那么,我们如何通过简单的梯形图实现顺序控制呢?

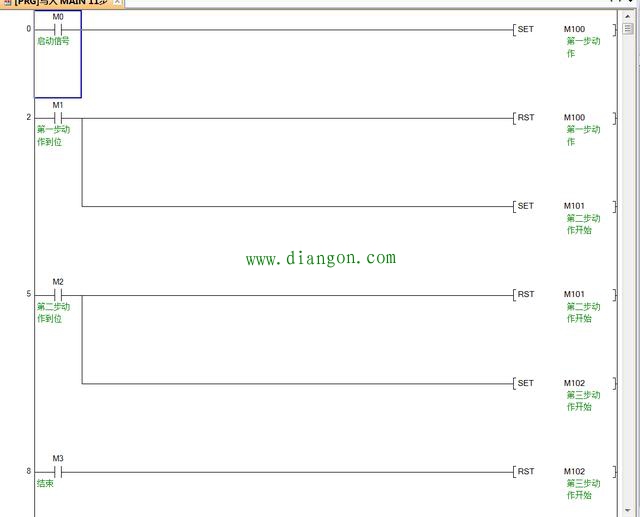

这就要看控制的设备动作复杂程度了。如果是简单的动作。我们只要用,置位指令(SET)和复位指令(RST)就能实现。

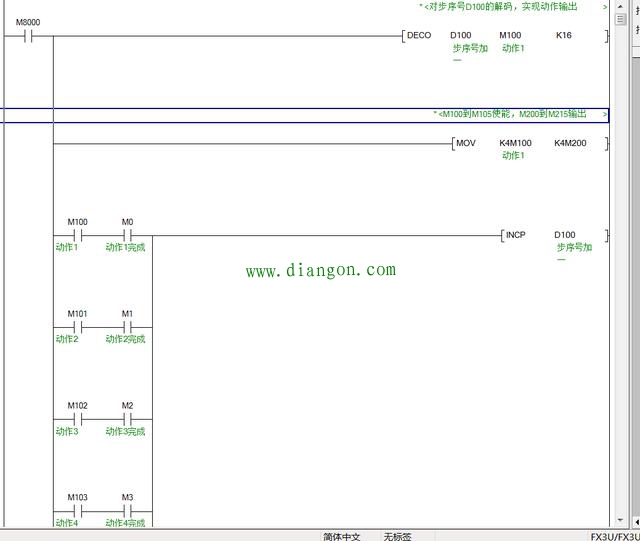

以上就是我通过置位指令和复位指令实现的最简单的顺序控制。这种方法只能实现在最简单的系统中。如果动作条件和限制条件过多,就不适用了。下面我介绍一种新的思路来实现顺序控制。就是通过加一指令(INCP)来实现对动作步的控制。然后通过步序实现动作输出。


这是一种系统性的思路来实现动作。可以轻松变更步骤数。每个动作条件都清楚一目了然。目前这种顺序控制的方法在电镀行业,氧化行业等控制龙门行车的细分行业很流行,实用多年,也很稳定。但是,思维方法是灵活多变的。同样的方案,也可以用在其他地方。不如打包机等设备。
