PLC通讯编程实例 让你一看即会

时间:2018-03-27 09:28来源:未知 作者:admin 点击:
在自动化设备的研发工作中,我们会经常遇到plc之间进行通讯组网的问题。小伙伴们对于通讯组网怎么看呢?有没有感觉比较困难?今天小编就通过这篇文章来讲述一个松下PLC之间的通
在自动化设备的研发工作中,我们会经常遇到plc之间进行通讯组网的问题。小伙伴们对于通讯组网怎么看呢?有没有感觉比较困难?今天小编就通过这篇文章来讲述一个松下PLC之间的通讯组网实例,和大家一起突破这个看似很难,实际却很简单的问题。
今天小编以两台松下FP-XH系列PLC进行组网。熟悉松下PLC的小伙伴们都应该知道,松下PLC有一个通讯协议为PLC链接,也就是我们通常所说的PLC-link,通过选择这个协议,我们能够通过PLC的链接继电器和链接寄存器实现数据之间的通讯。那么具体是怎么操作的呢?跟着小编学习一下吧。
1号PLC通讯参数设置:

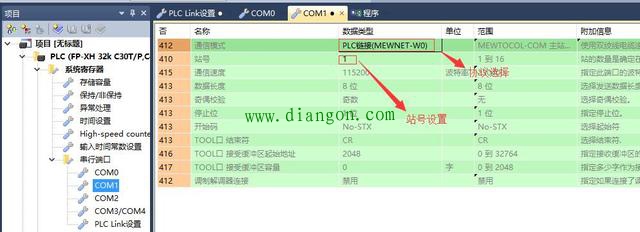

1号PLC站号设置

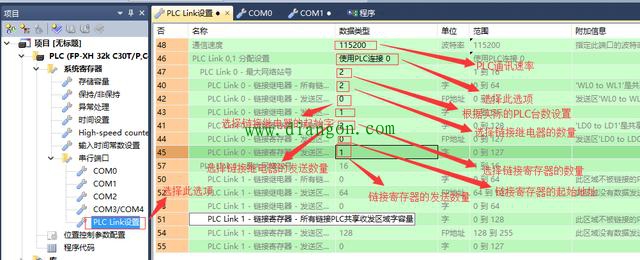

1号PLC-link参数设置
2号PLC通讯参数设置:


2号PLC站号设置

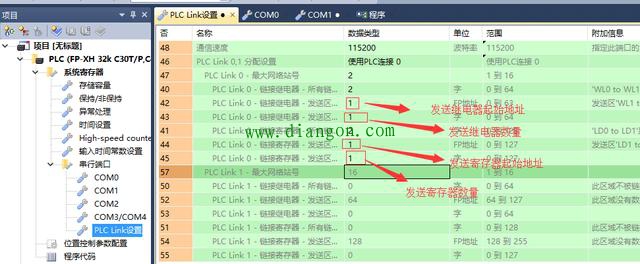

2号PLC-link参数设置
需要注意的是,两个PLC的站号不能重复,且从1开始较好。两个PLC的发送区链接继电器和链接寄存器的区域不能重叠,必须相互分开。
那么通讯程序如何写呢?那更简单了。学会了设置通讯参数之后,程序的难度不存在的。

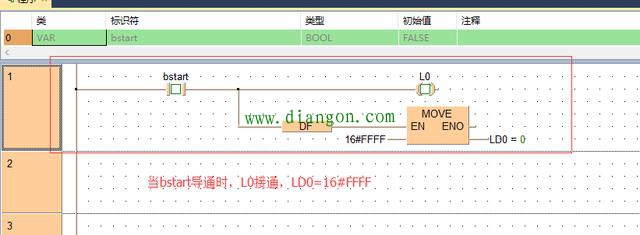

1号PLC程序如下图所示:


1号PLC程序

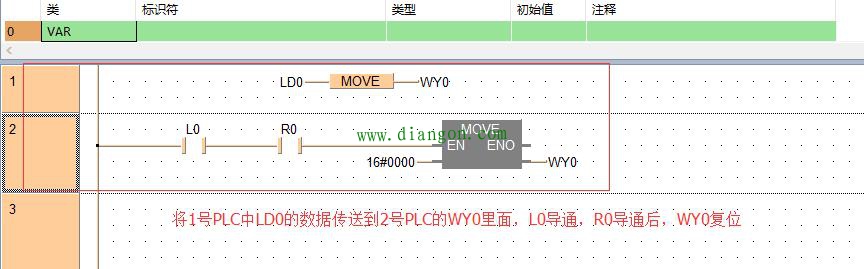

2号PLC程序如下图所示:


2号PLC程序
至于程序的功能,小伙伴儿们可以实际测试一下。
