plc怎么接线 PLC学习究竟有多么难?接地不好烧PLC模块

时间:2017-06-06 07:04来源:未知 作者:admin 点击:
plc怎么接线-PLC学习究竟有多么难?接地不好烧PLC模块
一般plc上面都是接输入的,COM是公共口;下面是接输出的,COM是公共口。PLC分交直流的,U,L,E,是接交流的;P,N,是接直流24V的。
接近开关的两根线,一根接COM,一根接输入点。低电平输入有效。
输出点Y是+24V输出
输入输出COM是同一个,一般都为电源负端。

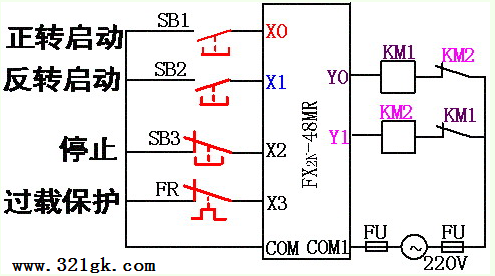

举例..电机正反转控制图   ;
输入端接按钮 ;
输出端.接交流接触器  ;


PLC学习究竟有多么难?

时下,工业4.0等概念异常活跃,工业自动化的步伐也越来越快,那么传统的电工,可能现在就已经感觉,自己已经跟不上工厂的步伐了,一些新设备,自己没见过,更无从下手,想在“混下去”已经变的不现实,那么,我们该如何提升自己的知识水平,增加自己的多技能呢?
出于此,不少人选择了进修plc,因为还要上班,自己只能自学,一个月过去了,两个月过去了,转眼半年过去了,自己好像停滞不前,教程买了不少,书也看了很多,可是总感觉自己啥都会,可是真去编写个程序,总感觉力不从心,这是什么原因呢?PLC自学究竟有多难?
古人云,师傅领进门,修行在个人,既然有这话,就证明有他的合理性,其实PLC入门真的没有那么困难,虽然PLC的品牌有很多,但是其原理都是一样的,不一样的就是,名称代码不同而已,就好比,都是汽车,可能你叫这个名字,我叫那个名字。
PLC如何很简单,重要的是要多看,多看别人的程序,学习他们的编程方法,二是多联系,在工厂工作,肯定有很多的设备,可以参照目前设备的运行原理,进行试编程,看能否满足基本的一些控制程序。
最后还是要多多坚持,因为刚开始学习PLC接触的都是一些枯燥的命令,过了那段时间就好了。

接地不好烧PLC模块

“地”是一个零电位、低阻抗的实体。在我们自动化系统中主要有三个作用,一是保护接地,防止设备因漏电,电击人,造成人身伤害。二是功能性接地,即为24V电源提供一个公共的稳定的基准电压。三是屏蔽接地,主要是防止外部的电磁干扰。接地在系统中是一件非常重要,但也是最容易被忽视的事情。说它重要主要是因为如果接地不好,就会出现电击人,烧元器件的事情发生。说它容易被忽视是往往接地不标准。目前国内很多工厂都有接地线,但大都不是特别标准。很多工厂基本上都是象征性的做了一下接地,有的只是简单的埋了一段没有电镀的普通铁条在土里,没有测量电阻值。这种接地很容易出现烧plc模块的现象。

     前段时间就遇到这样一个问题,PLC300的7KF02模拟量模块经常烧模块内部的保险丝。以前在别的系统上从来没有出现过烧毁保险丝的现象,这套系统基本上每一个月就有1个模拟量模块烧毁,烧毁的模块比较随机。一开始以为是开关电源的质量不好,后来将国产明纬开关电源更换为PS307电源,并用该电源只给模拟量模块单独供电。更换以后还是出现烧模块的现象,后来又更换380转220的隔离变压器,加滤波器,加磁环的方法做过很多更改,但是还是烧保险丝,这个问题持续很长一段时间一直没有解决。后来不经意间发现PLC控制柜的安装板和动力柜的PE线是导通的,实际上我们在安装时担心接地不标准,特意没有将PLC控制柜的地线和动力线的地线连接在一起。经检查发现所有的柜体都用电焊焊接在一起,经询问现场的电工,他们安装时觉得上螺丝麻烦,就直接用电焊将所有的柜体都焊接在一起。随后我们又去配电室检查了一下地线,发现现场的地线由于长度不够,直接接了一段大概3-4米长的铁条,铁条一段接固定在PE线上,另一段埋到土里,铁条上已经锈迹斑斑,看不到一点金属光泽。我们要求他们对地线进行整改。同时我们将315CPU的M和安装导轨的短接片拔出来,将ET200M的短接片去除,使24V电源的M与PE由原来的直连改为RC回路。更改电路后,再未出现烧模块保险丝的现象,后来我们推断很可能是现场接地不标准,导致电机或变频器或其他设备的漏电经过PE线进入PLC控制柜的安装板,由于300PLC默认M与安装板是短接的,导致24V电源串进强电,将保险丝烧毁。一个接地前前后后烧了7个模块,一个模块3千多,幸好没过质保,但也买了3个模块做替换,浪费了不少时间,并造成了停产,浪费了不少钱。所以做PLC系统一定要做好接地。接地不好容易出危险并可能烧设备。 (责任编辑:admin)
