PLC公共端接法触摸屏和plc通讯协议 PLC IO口如何监控电流

　　将开关电源的DC24V+端接plc输出端公共端，一般是COM，也有几个输出公用的，看清楚再接（如有的机型是Y0~Y4共一个COM1），公用COM的要注意其他公用端头Y所接负载的电压，必须匹配。
　　将Y0和中间继电器的线圈正极连接（HH52P的是14脚）；
　　将中间继电器线圈负极（HH52P是13脚）直接接开关电源负极DC24V-即可。
　　输出接口是继电器形式的，就是Y和COM点形成常开触点。

触摸屏和plc通讯协议

触摸屏支持的通讯方式有很多，常用的支持485、232串口、支持profibus-DP、MPI等现场总线接口。通讯方式主要通过串口通讯，可以是RS232，也可以是RS485或者RS422。通讯协议各个公司的都不相同，没有统一标准！
plc网络习惯用站来表示。一个PLC可以为一个站点，而触摸屏又是一个站点，通过通讯连接是可以实现通讯的。
简单形容PLC和触摸屏之间的通讯，就是用数据线连起两个设备，再编编程序就可以通讯了。

PLC IO口如何监控电流

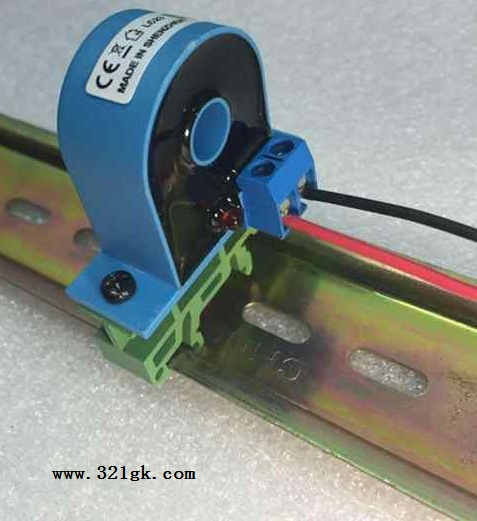

最近一个项目需要监控加热器是否正常，由于老板需要降低成本，因此plc没有配模拟量模块，所以就到处找用什么器件。之前都是用模拟量模块加电流互感器来监控的，现在老板不让用。网上看了很久，发现一款电流感应开关，然后咨询了客服，详细了解了产品性能，最后选了LC20，配IO口直接监控加热器，有电流LC20就导通，加热器坏了无电流LC20就断开，很好的解决了问题。大家以后有类似的应用的时候可以参考一下。好多种型号，可选范围很宽。

PLC的块比较指令

使用块比较指令BCMP (68) /@BCMP (68)时，应首先指定一个用于比较的数据、一个数据块和一个存放比较结果的通道。数据块中包括32个连续的通道，由T指定起始通道号，从T开始每两个连续的通道作为一组，共有16组通道中的32个数据可由用户设置或随机存放，但是每组数据中数值小的数据存入通道号低的通道中。
说明：

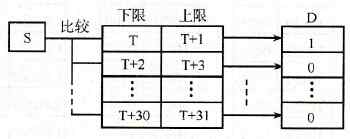

①块比较指令的具体操作过程如图所示。

  图块比较指令操作过程
  ②把每一组数据中的第一个数据（数值相对小的）作为比较的下限值，把第二个数据（数值相对大的）作为比较的上限值，用指定的比较数据分别和每组数据进行比较，当下限≤比较数据≤上限时，该组比较的结果为“1”，写入结果通道D中与该组对应的位中，否则比较结果为“0”，也写入D中与该组对应的位中。
  ③比较数据和数据块中的数据必须使用相同的数制。
  ④上述指令对标志位的影响见表。

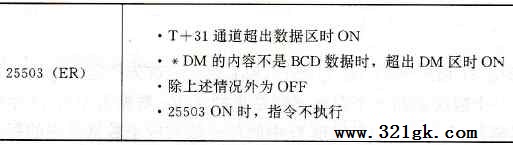

  表   块比较指令BCMP (68) /@BCMP (68)对标志位的影响
