中间继电器与PLC之间如何接线?和plc关系什么是模拟量输出

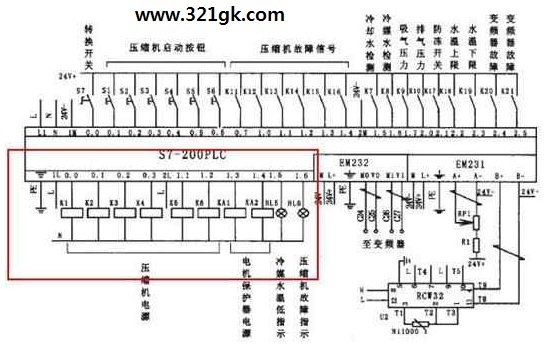

plc输出点一般接继电器线圈；

继电器的常开常闭触点可以根据原理图接到PLC输入端；

PLC的输出形式一般为晶体管输出之后才会加中间继电器，作用是小电流控制大电流，然后中间继电器在去控制输出线圈，例如接触器的线圈等等。

什么是模拟量输出

就是可以输出直流1-5v，0-10v，4-20ma等信号的plc模块。
输出的是外部设备可以接收的模拟量（电压或电流）。
PLC模拟量模块又分为模拟量输入模块与模拟量输出模块。
（Ⅰ） PLC模拟量输入模块
　　模拟量输入模块又称A/D模块，将现场由传感器检测而产生的连续的模拟量信号转换成PLC的CPU可以接收的数字量，一般多为12位二进制数，数字量位数越多的模块，分辨率就越高。
　　（Ⅱ） PLC模拟量输出模块
　　模拟量输出模块又称为D/A模块，把PLC的CPU送往模拟量输出模块的数字量转换成外部设备可以接收的模拟量（电压或电流）。模拟量输出模块所接收的数字信号一般多为12位二进制数，数字量位数越多的模块，分辨率就越高。
在时间上或数值上都是连续的物理量称为模拟量，一般模拟量输入输出分别用AI/AO表示。模拟量指控制系统量的大小是一个在一定范围内变化的连续数值，比如温度，从0-100度，压力从0-10MPA，液位从1-5米，电动阀门的开度从0-100%，等等，这些量都是模拟量。
输出的量为模拟量即为“模拟量输出”。最常用的地方是电子技术领域，比如DA转换输出的即为模拟电流/电压（连续变化的电流/电压），模拟整流电路输出的也是模拟量。从数学角度，如果物理某在t时刻输出量a(t)呈a(t)=F(t)的连续函数关系，则输出量为模拟量。
模拟量能精确地反映输出量随时间等一系列外界因素变化而发生的变化，比如在音频处理领域，麦克风采集到的声音就必须转换为模拟量（电流）输出，这样能精确地反映声音的音色变化等，再经过AD变化传输给计算机进行处理。我们听到的MP3也是计算机里的歌曲经过DA转换输出模拟量输出给耳机，我们才能听到连续而且流畅的音乐。 (责任编辑：admin)
