plc用什么语言编程-PLC控制电机正反转梯形图和指令语句表

时间:2017-03-03 14:48来源:未知 作者:admin 点击:
plc用什么语言编程?西门子PLC编程语言-PLC控制电机正反转梯形图和指令语句表
编程语言种类很多,各有各的优势,语句表和指令表类似,是编程语言的一种,在PLC中应用比较普遍,也是一种高级编程语言,PLC中语句表、梯形图、SCL等编程语言的特点:
 1、顺序功能图(SFC-Seauential Fuction Chart)
  这是位于其它编程语言之上的图形语言,用来编程顺序控制的程序(如:机械手控制程序)。编写时,工艺过程被划分为若干个顺序出现的步,每步中包括控制输出的动作,从一步到另一步的转换由转换条件来控制,特别适合于生产制造过程。
  西门子STEP7中的该编程语言是S7 Graph。
  2、梯形图(LAD-LAdder Diagram)
  这是使用使用最多的PLC编程语言。因与继电器电路很相似,具有直观易懂的特点,很容易被熟悉继电器控制的电气人员所掌握,特别适合于数字量逻辑控制。
  梯形图由触点、线圈和用方框表示的指令构成。触点代表逻辑输入条件,线圈 代表逻辑运算结果,常用来控制的指示灯,开关和内部的标志位等。指令框用来表示定时器、计数器或数学运算等附加指令。
  在程序中,最左边是主信号流,信号流总是从左向右流动的。
  不适合于编写大型控制程序。
  3、语句表(STL-STatement List)
  是一种类似于微机汇编语言的一种文本编程语言,由多条语句组成一个程序段。语言表适合于经验丰富的程序员使用,可以实现某些梯形图不能实现的功能。
  4、功能块图(FBD-Function Block Diagram)
  功能块图使用类似于布尔代数的图形逻辑符号来表示控制逻辑,一些复杂的功能用指令框表示,适合于有数字电路基础的编程人员使用。功能块图用类似于与门、或门的框图来表示逻辑运算关系,方框的左侧为逻辑运算的输入变量,右侧为输出变量,输入、输出端的小圆圈表示“非”运算,方框用“导线”连在一起,信号自左向右。
  5、结构化文本(ST-Structured Text)
  结构化文本(ST)是为IEC61131-3标准创建的一种专用的高级编程语言。与梯形图相比,它实现复杂的数学运算,编写的程序非常简洁和紧凑。
  STEP7的S7 SCL结构化控制语言,编程结构和C语言和Pascal语言相似,特别适合于习惯于使用高级语言编程的人使用

PLC控制电机正反转梯形图和指令语句表

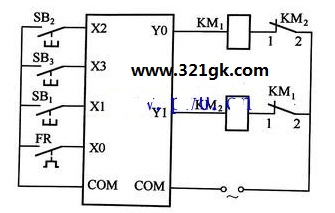

电路图如下:

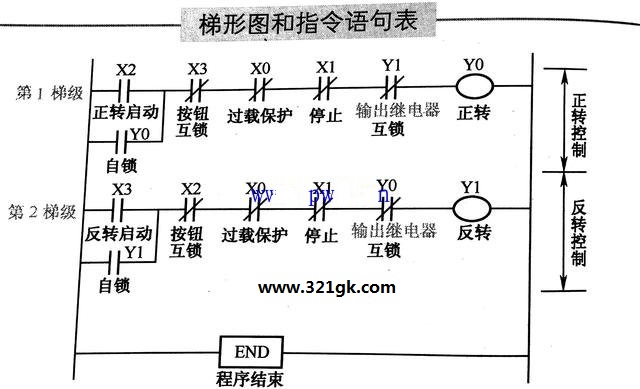

梯形图和指令语句表如下:

PLC控制指令语句表如下:

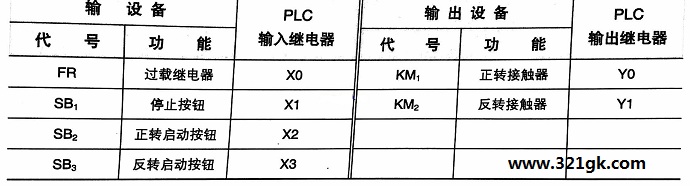

输入/输出设备及I/O配置如下:

正转启动如下:
按下正转启动按钮SB2,输入继电器×2得电,其动合触点#×2闭合,输出继电器YO得电,并自锁,使接触器KM1得电吸合。KM1的辅助动断触点KM1(1-2) 断开,使KM2不能得电,实现硬互锁其主触点闭合,电动机M正转启动。

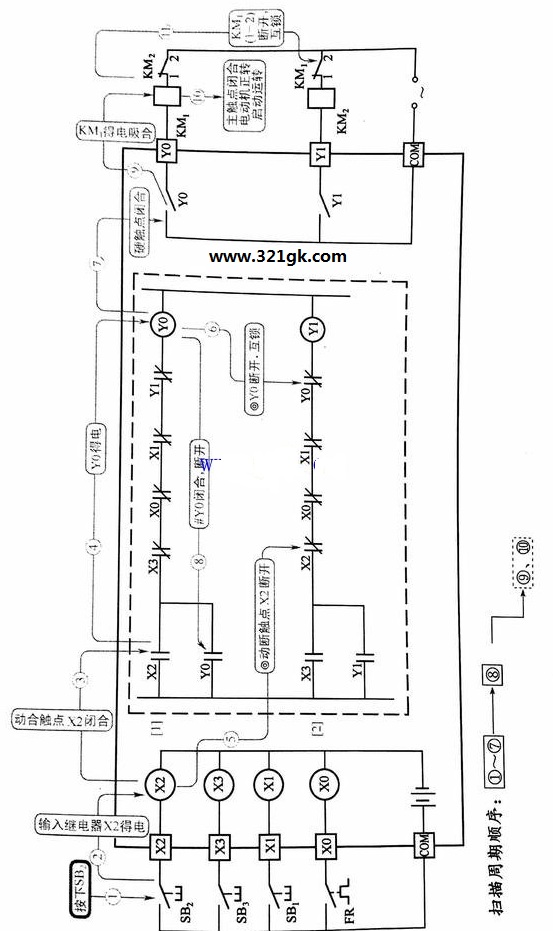

正转启动过程如下:

若需要电动机M反转,可以先按下停止按钮SB1,使KM1失电释放,其主触点断 开,电动机M停转,同时其辅助动断触点KM,(1-2)复位闭合后,KM2才有得电条 件。这时,按下反转启动按钮SB3,接触器KM2得电吸合,其主触点闭合,电动机M 反转启动其辅助动断触点KM2(1-2)断开,使KM1无法得电,实现硬互锁。也可 以直接按下反转启动按钮SB3,接触器KM1先失电、接触器KM2后得电。

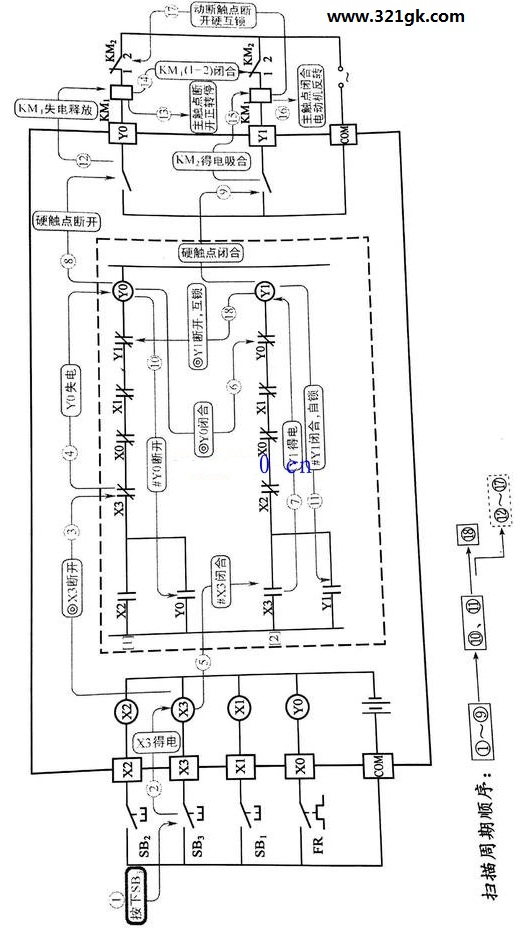

其过程如下:

停止过程如下:
按下停止按钮SBl或过载保护(FR)动作,通过pLC的输入端子×1或XO,使输入 继电器×1或XO得电,其动断触点断开,都可以使输出继电器YO或Y1失电,进而使kM1 或KM2失电释放,电动机停止运行。 (责任编辑:admin)
