plc编程语言的特点是什么-电气图转换为PLC梯形图的方法

PLC的编程语言与一般计算机语言相比，具有明显的特点，它既不同于高级语言，也不同与一般的汇编语言，它既要满足易于编写，又要满足易于调试的要求。目前，还没有一种对各厂家产品都能兼容的编程语言。如三菱公司的产品有它自己的编程语言，OMRON公司的产品也有它自己的语言。但不管什么型号的PLC，其编程语言都具有以下特点：
1. 图形式指令结构：程序由图形方式表达，指令由不同的图形符号组成，易于理解和记忆。系统的软件开发者已把工业控制中所需的独立运算功能编制成象征性图形，用户根据自己的需要把这些图形进行组合，并填入适当的参数。在逻辑运算部分，几乎所有的厂家都采用类似于继电器控制电路的梯形图，很容易接受。如西门子公司还采用控制系统流程图来表示，它沿用二进制逻辑元件图形符号来表达控制关系，很直观易懂。较复杂的算术运算、定时计数等，一般也参照梯形图或逻辑元件图给予表示，虽然象征性不如逻辑运算部分，也受用户欢迎。
2. 明确的变量常数：图形符相当于操作码，规定了运算功能，操作数由用户填入，如：K400，T120等。PLC中的变量和常数以及其取值范围有明确规定，由产品型号决定，可查阅产品目录手册。
3. 简化的程序结构：PLC的程序结构通常很简单，典型的为块式结构，不同块完成不同的功能，使程序的调试者对整个程序的控制功能和控制顺序有清晰的概念。
4. 简化应用软件生成过程：使用汇编语言和高级语言编写程序，要完成编辑、编译和连接三个过程，而使用编程语言，只需要编辑一个过程，其余由系统软件自动完成，整个编辑过程都在人机对话下进行的，不要求用户有高深的软件设计能力。
5. 强化调试手段：无论是汇编程序，还是高级语言程序调试，都是令编辑人员头疼的事，而PLC的程序调试提供了完备的条件，使用编程器，利用PLC和编程器上的按键、显示和内部编辑、调试、监控等，并在软件支持下，诊断和调试操作都很简单。
总之，PLC的编程语言是面向用户的，对使用者不要求具备高深的知识、不需要长时间的专门训练。

电气图转换为PLC梯形图的方法

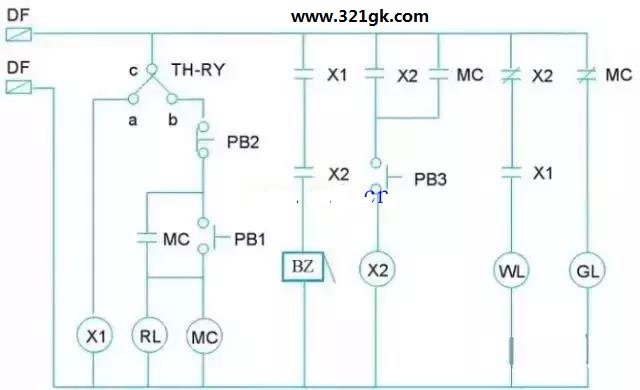

已知的三相感应电动机故障警报控制电路，其传统电工图，如图1所示。

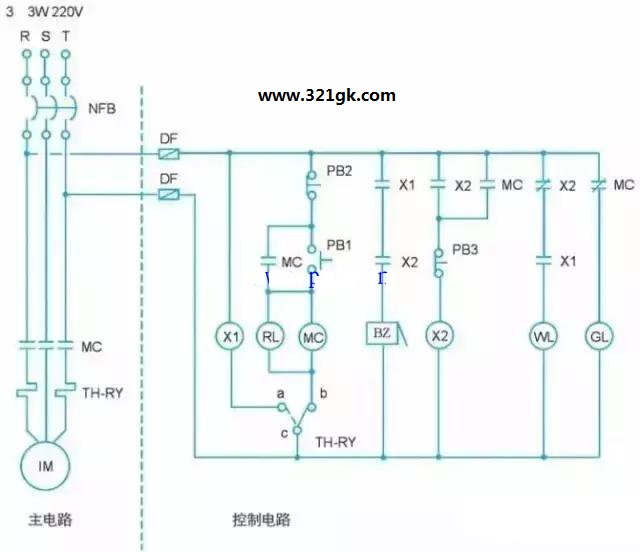

图1 三相感应电动机故障警报控制电路图
>>>>
动作说明
1.电源正常时，仅绿灯gl亮，电动机不动作。
2.按下启动按钮pb1，电磁接触器mc动作，电动机立即运转，指示灯rl亮，绿灯gl熄。
3.按下停止按钮pb2，电磁接触器mc断电，电动机停止运转，指示灯rl熄，绿灯gl亮。
4.电动机在运转中，因过载或其它故障原因，致使积热电驿th-ry动作，电动机停止运转，蜂鸣器bz发出警报，指示灯rl熄，绿灯gl亮。
5.按下按钮开关pb3，蜂鸣器bz停止警报，白灯wl亮，绿灯gl亮，红灯rl熄。
6.故障排除后，按下积热电驿th-ry复归杆，则白灯wl熄，绿灯gl亮，红灯rl熄，可以重新起动电动机。
>>>>
i/o编码
使用plc，就是以软件程序来取代硬件配线。传统电工图当中，主电路是plc无法取代的；plc可以取代的部份，是控制电路。由传统电工图转换为阶梯图的第一个步骤，就是i/o编码，亦即将传统电工图中的输入/输出组件，先行确定其在plc中所拟对应之外部输入/输出端子编号，以及外部输入组件接线方式是采用a/b接点，如表1所示。
(a)：外部採a接点方式接线
(b)：外部採b接点方式接线>>>>
plc外部接线图

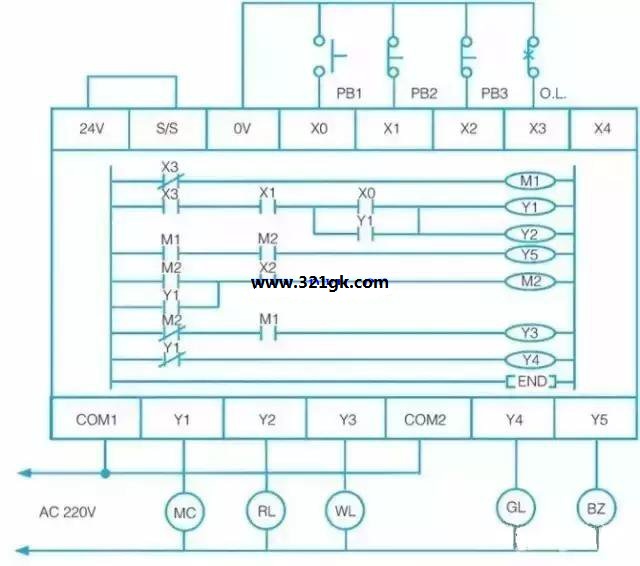

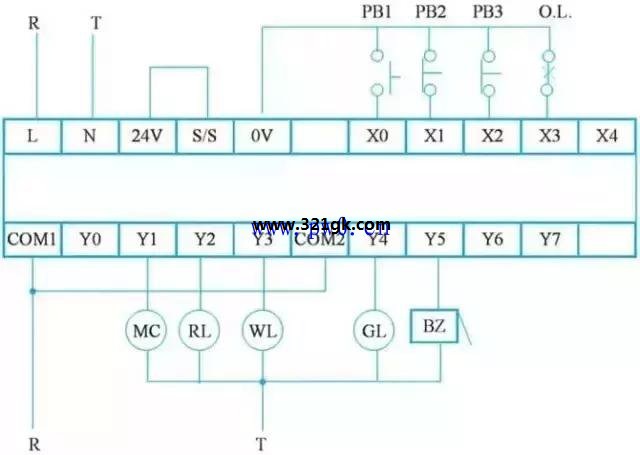

输入/输出组件经i/o编码，并决定外部输入组件是采用a/b接点接线方式后，plc外部接线图如图2所示。图中所示为丰炜vigor-vb系列plc机种，采用npn接线，亦即24v端子与s/s端子并接。

图2 plc外部接线图>>>>
plc阶梯图
由传统电工图转换为阶梯图之程序设计步骤如下：

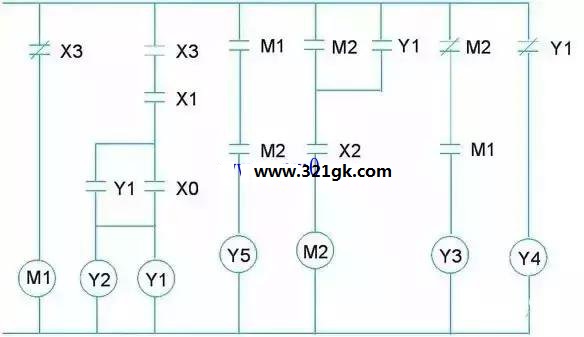

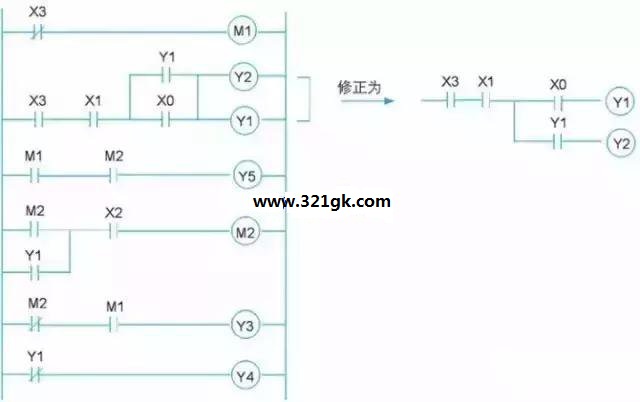

(1)将电工图中控制电路直接转成对应阶梯图。因为plc阶梯图中规定，接点在前，输出线圈则必须位于回路的最后。故首先须重新绘制电工图，将图中接点与输出线圈位置适度变更，以符合plc阶梯图的要求，重新绘制后的电工图，如图3所示。
