PLC编程指令及指令系统介绍-两台电动机顺序启停plc控制电路

PLC编程入门需要必备PLC编程的基础知识，不论是哪个品牌的PLC编程，三菱PLC，西门子PLC，或者是欧姆龙PLC编程，都有个共同的基础，即是PLC编程语言、编程指令的共性点。八方汇PLC培训中心带你熟知PLC编程入门中的PLC编程语言种类。
PLC编程中使用的最常用的两种编程语言，一是梯形图，二是助记符语言表。其中梯形图编程，直观易懂，仅需要一台个人计算机及相应的编程软件；采用助记符形式便于实验，因为它只需要一台简易编程器，而不必用昂贵的图形编程器或计算机来编程。
二、PLC编程指令及指令系统
1、编程指令：指令是PLC被告知要做什么，以及怎样去做的代码或符号。从本质上讲，指令只是一些二进制代码，这点PLC与普通的计算机是完全相同的。同时PLC也有编译系统，它可以把一些文字符号或图形符号编译成机器码，所以用户看到的PLC指令一般不是机器码而是文字代码，或图形符号。常用的助记符语句用英文文字（可用多国文字）的缩写及数字代表各相应指令。常用的图形符号即梯形图，它类似于电气原理图是符号，易为电气工作人员所接受。
2、指令系统：一个PLC所具有的指令的全体称为该PLC的指令系统。它包含着指令的多少，各指令都能干什么事，代表着PLC的功能和性能。一般讲，功能强、性能好的PLC，其指令系统必然丰富，所能干的事也就多。我们在编程之前必须弄清PLC的指令系统。
3、PLC用户程序：PLC指令的有序集合，PLC运行它，可进行相应的工作，当然，这里的程序是指PLC的用户程序。用户程序一般由用户设计，PLC的厂家或代销商不提供。用语句表达的程序不大直观，可读性差，特别是较复杂的程序，更难读，所以多数程序用梯形图表达。梯形图：梯形图是通过连线把PLC指令的梯形图符号连接在一起的连通图，用以表达所使用的PLC指令及其前后顺序，它与电气原理图很相似。它的连线有两种：一为母线，另一为内部横竖线。内部横竖线把一个个梯形图符号指令连成一个指令组，这个指令组一般总是从装载（LD）指令开始，必要时再继以若干个输入指令（含LD指令），以建立逻辑条件。最后为输出类指令，实现输出控制，或为数据控制、流程控制、通讯处理、监控工作等指令，以进行相应的工作。母线是用来连接指令组的。

两台电动机顺序启停plc控制电路图

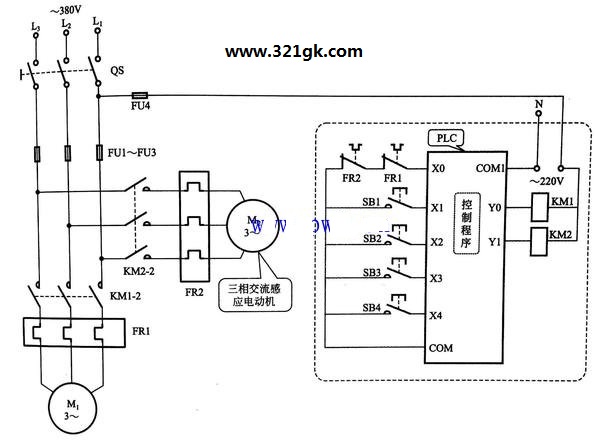

PLC控制电路图如下：

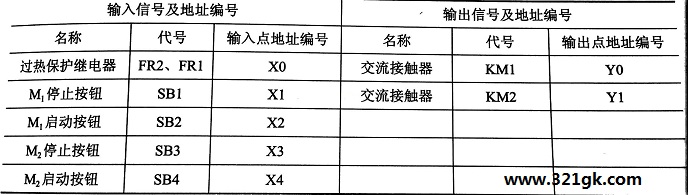

PLC控制l/O分配表如下：

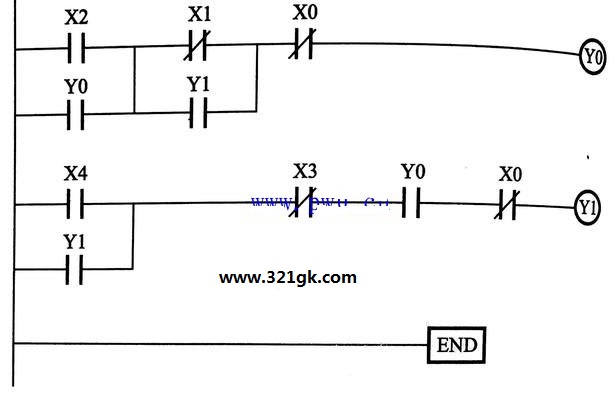

梯形图如下：

具体启动过程为:
当按下电动机M1启动按钮sB2时，其将pLc内的×2置1，即该触点接通，使得输出继电器Y0得电，控制pLc外接交流接触器线圈KM1得电。
Y0得电，其常开触Y0(KM1-1)闭合自锁，控制Y1线路的常开触点Y0(KM1-3)接通，
为Y1得电，即KM2得电，为电动机M2启动做好准备，也用于防止接触器KM2线圈先得电,使
电动机M2先运转，起顺序启动的作用。
KM1线圈得电，主电路中的主触点KM1-2闭合，接通电动机M1电源，电动机M1启动运转。
当按下电动机M2启动按钮sB4时，其将pLc内的×4置1，即该触点接通，使得Y1得电，控制PLC外接交流接触器线圈KM2得电。
Y1得电，其常开触点Y1(KM2-1)闭合自锁，Y0线路上的常开触点Y1(KM2-3)闭合，
锁定×1，即锁定停机按SB1，用于防止当启动电动机M2时，按下电动机M1的停止按钮SB1,
而关断电动机M1，起反顺序停机的作用。
KM2线圈得电，主电路中的常开主触点KM2-2闭合，接通电动机M2电源，电动机M2启动运转。
停止过程如下：
当按下电动机M2停止按钮SB3时，其将PLC内的×3置0，即该触点断开，使得Y1失电，PLC外接交流接触器线圈KM2失电，主电路中的常开主触点KM1-2复位断开，切断电动机
M2电源，电动机M2停止运转。
当电动机M2停止运转后，按下电动机M1停止按钮SB1时，其将pLc内的×1置0，即该触点断开，Y0失电，实现电动机M1的停转。 (责任编辑：admin)
