可编程控制器CPU所需的工作电源一般都是5V直流电源，一般的编程器接口和通信模块还需要5V和24V直流电源。这些电源都由可编程控制器plc本身的电源模块供给，所以在实际应用中要注意电源模块的选择。在选择电源模块时一般应考虑以下几点：
    1.电源模块的输入电压。可编程控制器电源模块可以包括多种输入电压，有220V交流、110V交流和24V直流。注意，在实际应用中要根据具体情况选择，确定了输入电压后，也就确定了系统供电电源的输出电压。
    2.电源模块的输出功率。在选择电源模块时，其额定输出功率必须大于CPU模块、所有I/O模块、各种智能模块的总消耗功率之和，并且要留有30%左右的余量。当同一电源模块既要为主机单元，又要为扩展单元供电时，从主机单元到最远一个扩展单元的线路压降必须小于0.25V。
    3.扩展单元中的电源模块。有的系统由于扩展单元中安装有智能模块及一些特殊模块，就要求为扩展单元安装相应的电源模块。这时相应的电源模块输出功率可按各自的供电范围计算。
    4.电源模块接线。选定了电源模块后，还要确定电源模块的接线端子和连接方式，以便正确进行系统供电电路的设计。一般的电源模块其输入电压是通过接线端子与供电电源相连的，而输出电压则通过总线插座与可编程控制器CPU的总线相连。
    典型的动力部分、PLC供电及I/O电源应分别配电。

LOGO！在民用稳压电源中的应用案例

这几年都做工业产品了，基本就没弄过民用，时间最近的就是2014年的一次，用的是LOGO！0BA6，还有几台西门子SIRIUS系列的接触器。
当时是接的石油大学的一个项目。应用背景是这样的，滨州无棣等地区有很多小区的变压器容量不足，平时居民用电高峰期电压过低，容易烧坏电视、冰箱等用电器。所以，滨州供电所找到石油大学，研究出一个低成本的升压方案。
控制的核心器件是一台升压变压器和一个LOGO！控制器，变压器为特殊定做，多抽头输出。

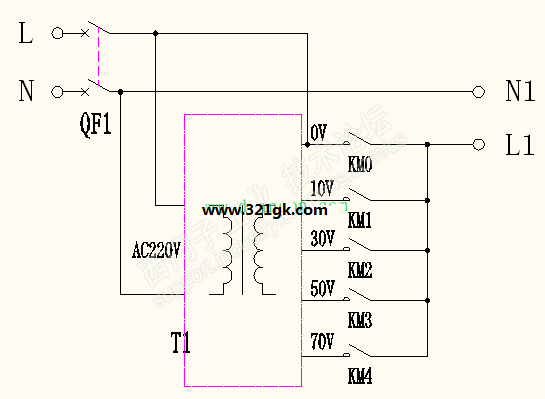

变压器原理图：

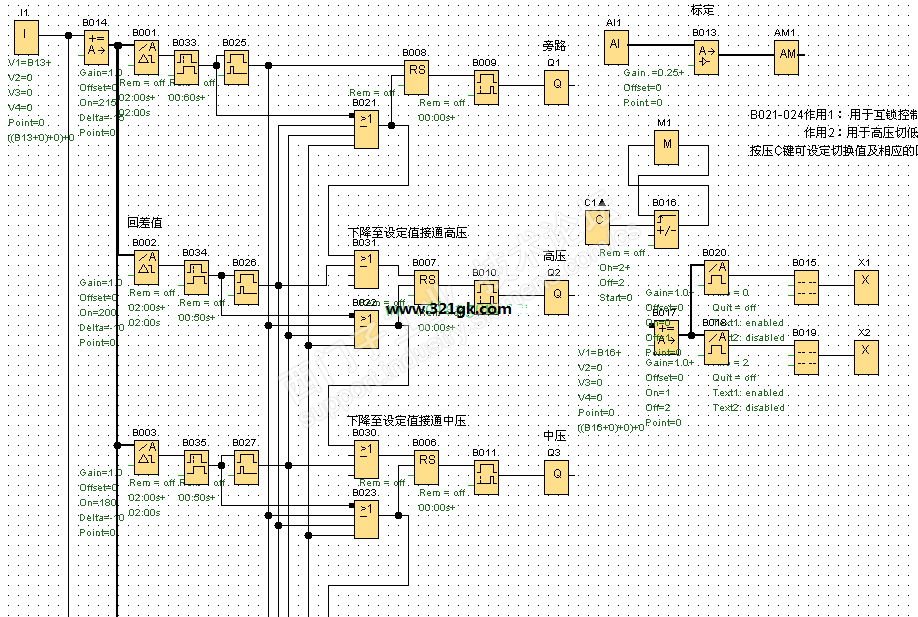

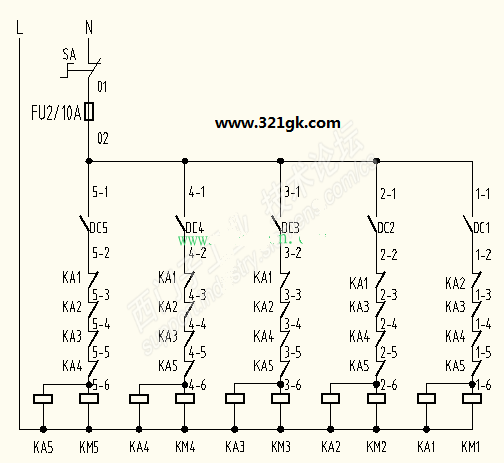

思路挺简单，就是利用LOGO！检测供电线路上的电压，供电线路用电压变送器取电压后，经过精密滤波、整流，与基准比较后，输出稳定的电压值。LOGO！检测电压低于某个阈值时，接通上一级升压输出，高于某个阈值时，接通下一级降压输出，主要由模拟量偏差值触发器实现回差的设置，升压电压一共分为5级投切。为了保护变压器，在每组投切输出时，用互锁电路断开其他等级的电压输出端。

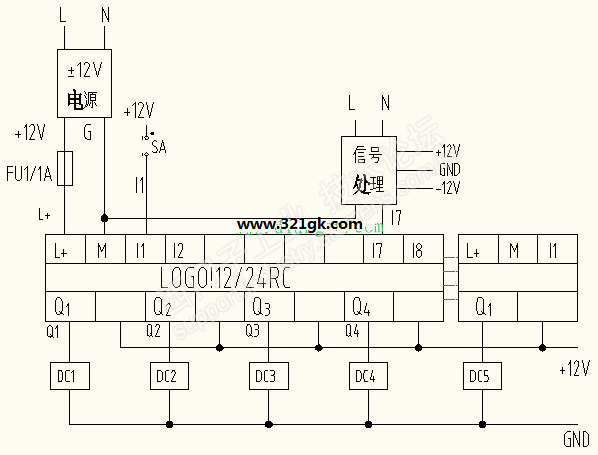

LOGO！接线图：
