更换plc模块-PLC和触摸屏出现通讯故障如何用程序找故障？

停电将原来的模块拆下
换上新的同型号的模块即可
若需替换一个模块，用户应确认被安装的模块是同类型的。有些I/O系统允许带电更换模块，而有些则需切断电源。若替换后可解决问题，但在一相对较短时间后又发生故障，那么用户应检查能产生电压的感性负载，也许需要从外部抑制其电流尖峰。如果保险丝在更换后又被烧断，则有可能是模块的输出电流超限，或输出设备被短路。

PLC和触摸屏出现通讯故障时如何用程序找故障？

plc和触摸屏的链接是工业自动化常用的搭配组合，有时会出现通讯故障，那如何用程序找故障的方法？通常方法是用心跳检测，定义一个bool，hmi固定频率将该点置位，PLC收到该点为ON信号后将其复位。若在一段时间内，比如5s内没有收到该点为ON的信号，则认为通许中断。
　　plc把memoryclock字节传到屏上，屏用脚本把这个字节的值赋值给另外的一个plc内的地址，然后plc内判断返回的字节两个扫描周期是否一样，如果一样说明通讯中断。

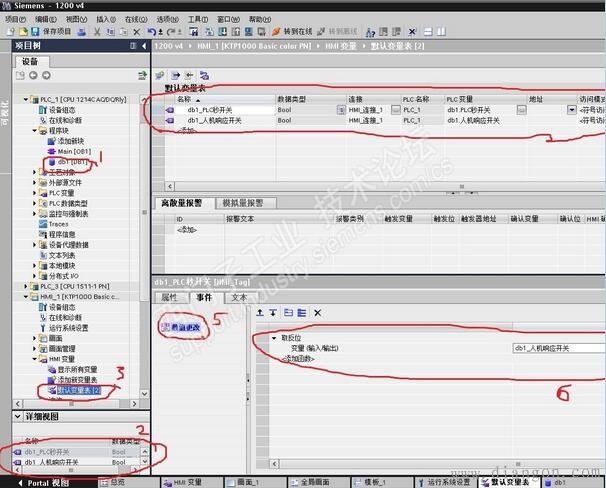

　　举个例子，请看图，步骤如下：

　　1、在PLC里建立DB1数据块，里面设两个开关量“PLC秒开关”和"人机响应开关”，
　　2、人机变量中连接这两个变量
　　3、在人机“PLC秒开关”变量的属性----事件----数值变更中添加”取反位“，让”人机响应开关“变量随着“PLC秒开关”变化而变化。
　　4、在PLC程序块中编程，让“PLC秒开关”每0.5秒反转，再用TON延时指令让"人机响应开关”1秒内没有动作就输出人机通信失败,因为人机通信异常后"人机响应开关”将不再会发生变化。
