案例一：城市内涝积水监测系统

　  雨季因气候异常引起的城市内涝、河水倒灌、交通堵塞、桥梁/建筑损毁等，给市政、交通管理部门带来了巨大压力，给国家和人民带来了的经济甚至生命损失，严重影响了城市的正常运转。

　　针对上述问题，某市今年建设了城市内涝积水实时监测系统，以确保对各低洼路段的实时监管、有险情及时报警并高效处置，保障人民群众的生命、财产安全。

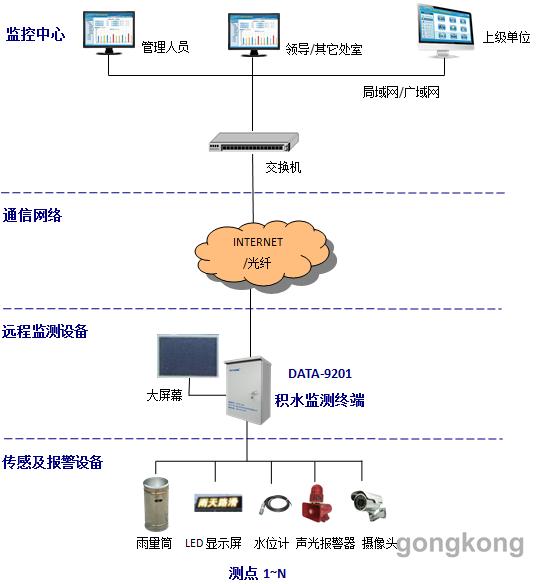

‍‍系统构成：‍‍

构成说明：
◆ 雨量筒采集道桥低洼处的实时、累计降雨量。
◆ 投入式水位计采集道桥低洼处的实时水深。
◆ LED显示屏和大屏幕在雨天显示积水水深，提示行人/车辆谨慎通行或者禁止通行。
◆ 声光报警器在雨天不间断报警提醒。
◆ 积水监测终端DATA-9201采用市电供电，实时采集雨量、水位、视频等信息并上报指挥中心。
◆ 指挥中心掌握实时现场情况，安排应急抢险方案，并控制LED显示屏、大屏幕和声光报警器的报警提示内容。

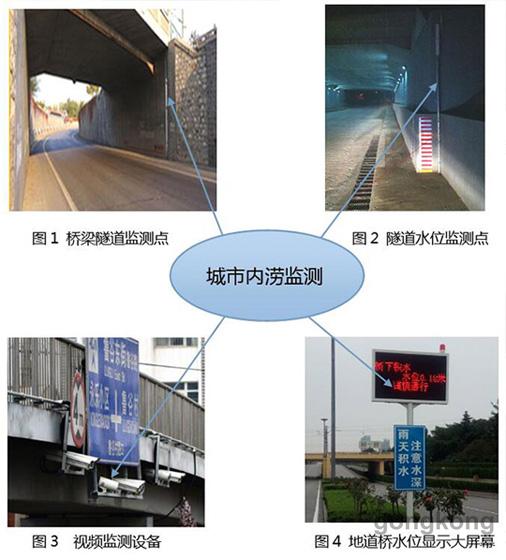

‍‍应用现场：

‍‍

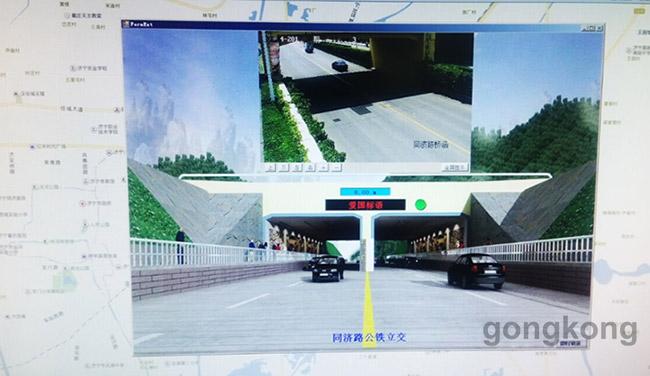

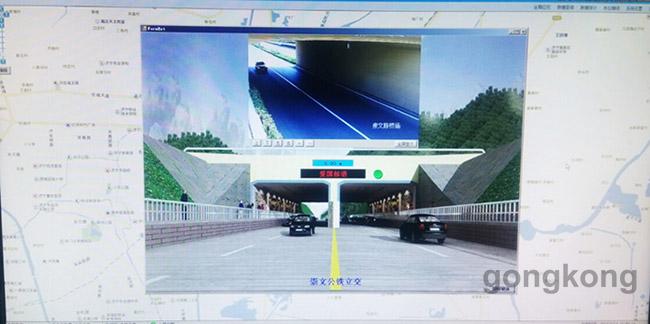

‍‍监控软件界面：‍‍

案例二：数字城管—城市防汛预警系统

建设目的：

   城市防汛预警系统作为鹤壁市数字化城市管理系统的子系统，可实时监测城区内低洼路段的积水水位、重点河段的河道水位并实现自动预警。

   市政管理部门借助该系统可整体掌握城区的内涝状况，及时进行排水调度。

   交通管理部门通过该系统可实时掌握低洼路段的积水状况，并借助广播、电视、短信、微信等途径为广大群众提供出行指南，避免人员、车辆误入深水路段造成重大损失。

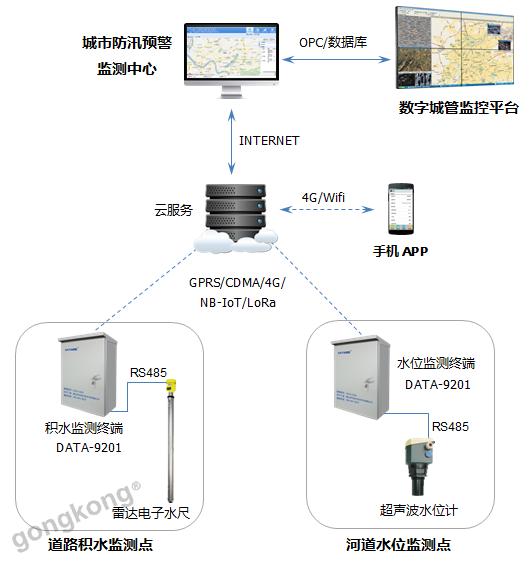

系统组成：

组成说明：

   ◆ 水位传感器

   隧道和道路低洼处的积水监测是本项目的难点，业主在传感器的选型上有以下顾虑：

   ① 接触式的压力式水位计或者电子水尺，担心可能会产生堵塞、腐蚀等问题，造成后期的大量维护。

   ② 非接触式的雷达或者超声波水位计，担心安装后会受到过往车辆的干扰，造成误报。

   针对业主的上述顾虑，我们采用了内置导波杆的雷达电子水尺，有效避免了以上问题，解除了业主的后顾之忧。

   对于河道水位监测点，我们采用的是性能稳定、性价比高的超声波水位计。

   ◆ 远程监测设备

   积水监测终端和水位监测终端采用壁挂或立杆安装，市电供电。

   积水监测终端和水位监测终端内置的核心RTU产品均为低功耗测控终端DATA-6301，仅在采集水位数据的瞬间为雷达电子水尺或超声波水位计供电，实现了整套设备的低功耗运行。对于供电距离远、布线不方便的监测现场，可快速更换为太阳能供电模式。

   ◆ 预警监测中心软件

   城市防汛预警监测软件采用B/S结构设计，支持电脑和手机APP远程访问，并通过OPC接口或开放数据库的形式与数字城管监控平台无缝对接。

应用效果：

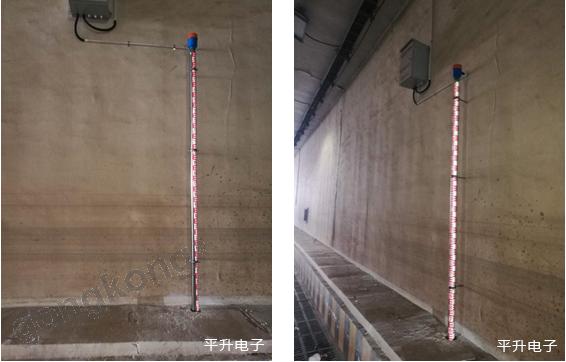

隧道/道路低洼处积水监测现场

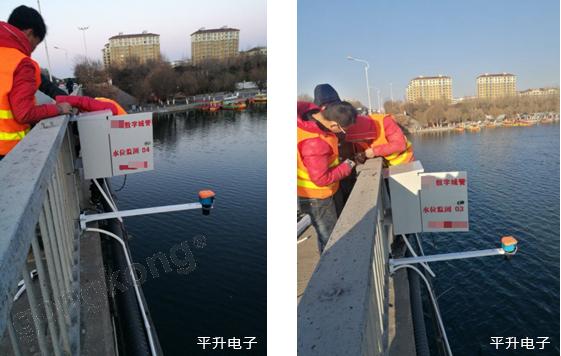

河道水位监测现场

数字城管—城市防汛预警系统更多详情见平升电子水联网专题网站：www.data86.net
