AFPM100消防设备电源监控系统在医院项目中的应用

时间:2018-03-15 09:52来源:未知 作者:admin 点击:
AFPM100消防设备电源监控系统在上海建工医院3号楼项目中的应用 0、 概述 AFPM消防设备电源监控系统是安科瑞自主研发的集监视、报警、管理于一体的计算机测控系统,该系统可广泛应用




  •

AFPM100消防设备电源监控系统在上海建工医院3号楼项目中的应用



0、概述

  AFPM消防设备电源监控系统是安科瑞自主研发的集监视、报警、管理于一体的计算机测控系统,该系统可广泛应用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。

  AFPM100消防设备电源状态监控器是AFPM消防设备电源监控系统的核心,AFPM100监控器通过RS485总线与多台传感器相连,构成集散式消防设备电源监控系统,实时监控消防设备主、备电源的工作状态。

  监控器采用集中式、模块化设计,配接传感器,通过监测消防设备电源的电压、电流、开关状态等运行相关信息、报警信息、故障信息等,并存储、分析、统计,方便用户进行监控和管理;通过人机交互界面,将消防设备电源的数据汇总显示,具有管理、查看、报警、打印等功能。

  上海建工医院成立于1953年,原为上海市建筑工程局职工医院,1980年对社会开放,1995年被评为二级甲等综合医院。医院占地面积40余亩,核定床位400张,设有近30个临床和医技科室,卫技人员占职工总数的86%,其中具有副高以上职称的占8%。

  现针对上海建工医院病房楼改建项目3号楼设计一套消防电源监测系统,监测其配电回路的漏电流等电参量,确保其整个配电系统的电气安全。

  本项目设计AFPM3-2AV消防电源监控模块安装于消防配电箱内。现场消防电源监控模块采用总线方式接至消控中心的AFPM100壁挂式消防电源监控系统。本设备结构合理、可靠性高、功能较强、维护方便、性价比高,系统界面友好、易学易用。

1、参考标准

  本设备符合国家标准GB28184-2011《消防设备电源监控系统》及GB25506-2010《消防控制室通用技术要求》。

2设计原则

  该项目消防设备电源监控系统其设计遵循下列原则:

  消防设备电源监控系统组成及要求:

   2.1系统应由下列部分或全部监控装置组成: 监控器、电压传感器。

   2.2系统形式与选择应符合下列规定:

   对于单体建筑且监控点数小于220点的系统至少应由一台监控器及若干台传感器等设备组成,系统中的监控器不应超过两台;

   大型建筑或建筑群宜采用分散与集中相结合的控制方式,即在各消防控制室或有人值班场所设置监控器,将各消防设备电源状态及报警信息传回至控制中心的中央监控器,统一管理、监控、显示信息。

   2.3 任一台监控器所连接的传感器的地址总数不应超过128点。其中每一总线回路连结设备的地址总数宜留有不少于地址总数额定容量10%的余量,且每回路地址总数不宜超过56点(有中继器的情况下)。

  2.4在有消防控制室的场所,监控器应设置在消防控制室内。在无消防控制室的场所,监控器应设置在有人值班的场所。

  2.5传感器的设置应采用末端设置;

  2.6 消防电源监控器应符合下列要求:

  应能显示消防用电设备的供电电源和备用电源的工作状态和故障报警信息;

  应能将消防用电设备的供电电源和备用电源的工作状态和欠压报警信息传输给消防控制室图形显示装置。

3、系统组成

  消防设备电源监控系统采用分层分布式结构,由站控管理层、网络通讯层和现场设备层组成。各消防设备电源监控模块通过屏蔽双绞线RS485接口,采用MODBUS通讯协议总线型连接接入壁挂式主机。

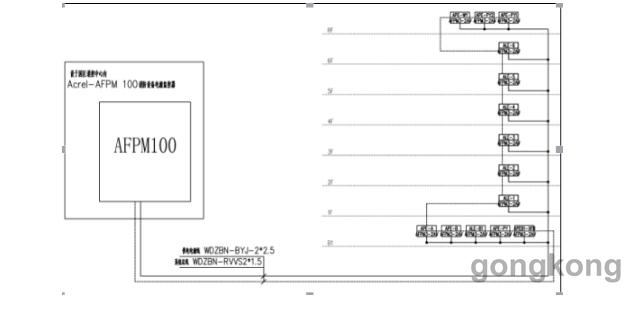

系统组网结构

3.1站控管理层

  站控管理层针对消防设备电源监控系统的管理人员,是人机交互的直接窗口,也是系统的最上层部分。主要由系统软件和必要的硬件设备,如触摸屏、UPS电源等组成。监控系统软件对现场各类数据信息计算、分析、处理,并以图形、数显、声音、指示灯等方式反应现场运情况。

  监控主机:用于数据采集、处理和数据转发。为系统内或外部提供数据接口,进行系统管理、维护和分析工作。

  UPS:保证计算机监测系统的正常供电,在整个系统发生供电问题时,保证站控管理层设备的正常运行。

  后台监控设备设置在消控中心。
3.2 网络通讯层

  通讯介质:系统主要采用阻燃屏蔽双绞线,以RS485接口,MODBUS通讯协议实现现场设备与上位机的实时通讯。

3.3 现场设备层

  现场设备层是数据采集终端,主要为AFPM3-2AV消防设备电源监控模块。

  现场总线连接的分布式I/O控制器构成数据采集终端,向数据中心上传采集的数据。消防设备电源监控模块担负着最基层的数据采集任务,其监测的数据必须完整、准确并实时传送至监控主机。便于运行人员监控现场设备运行状态,故障报警等情况。

AFPM3-2AV消防电源监控模块:

项目总结

  随着电气安全在民用建筑以及公共建筑内的比重越来越重要,政府及民众对电气安全的认识度和重视度越来越高。企业建筑、公共建筑以及商业建筑等安装消防电源监测系统共是智能化建设的必然趋势。消防电源监测系统对消防设备供电系统的实时监测,能够及时提醒管理者处理消防供电隐患,对火灾预防有着重要的意义。本系统在上海建工医院3号楼项目投入运行以来,帮助甲方发现和整改了多处消防设备供电隐患,大大提高了工作人员的工作效率,保证了医院日常工作的稳定有序的进行,保证了医院后期的安全运行,并为医院的消防管理提供了科学的依据。

  消防电源监测系统的设计,安装,调试,验收的整个过程既是对电气安全的一次全面的检测,也是对用户配电系统管理人员的一次全面培训,通过项目的实施和系统运用的培训,让本项目的电力系统管理人员能够更加细致的了解本项目消防配电系统隐患的排除方法,提高其电气火灾防范意识和效率。

  在项目运行正常后,我方还提供了本项目消防电源系统整套资料,资料中包括本项目消防电源监测系统探测点的点位表,系统使用说明书等。就其中点位表而言,上面标注了本项目中各个探测器安装回路的具体名称位置,系统正常运行后的实时数据。全套资料便于后期管理人员快速掌握系统的架构,提高系统维护效率和故障排查速度。

  • ① 实时监测两路三相电压;

    ② 具有过压、欠压、缺相、错相报警;

    ③ 提供两路开关量输入功能,可监测开关状态;

    ④ 提供一路继电器输出,可连接报警控制回路;

    ⑤ 具有事件存储功能,报警器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场情况,为消除故障提供依据;

    3.4 采用现场总线通信技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。通过RS485接口,标准MODBUS协议可以与各种标准系统相连;

    3.5 集成度高,网络化,智能化程度高,动作特性合理;



    4、系统介绍

      AFPM消防设备电源监控系统是安科瑞自主研发的集监视、报警、管理于一体的计算机测控系统,本系统可广泛应用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。

    4.1 基本功能

    4.1.1消防设备电源故障报警

      监测消防设备电源开关状态

      监测消防设备电源的电压或电压与电流

      消防设备电源异常时,发出声光报警,响应时间≤30s

      报警时,报警声信号可手动消除,当再次有报警信号输入时,能再次启动

      报警时,报警光信号LED红色指示灯常亮,当报警消除后,方能手动复归掉

    4.1.2控制输出功能

      对个别或全部消防设备电源监测模块的报警继电器进行远程遥控操作

      对消防设备电源监控器的继电器输出进行远程遥

    4.1.3故障报警功能

      监控器与模块(电压/电流信号传感器)之间的连接线断路、短路

      监控器主电源欠压(≤80%主电源额定电压)或过压(≥110%主电源额定电压)

      监控器与其分体电源间连接线断路、短路

      当监控器出现以上故障时,能发出与监控报警信号有明显区别的声光故障报警信号

      故障报警响应时间:≤100s

      故障报警声信号:手动消除,当再次有报警信号输入时,能再次启动

      故障报警光信号:黄色LED指示灯常亮

      故障期间,非故障回路的正常工作不受影响

    4.1.4自检功能

      连接检查:通信线路及分体电源线路的断路、短路

      设备自检:手动检查或系统自检

      自检耗时:≤60s

    4.1.5报警记录功能

      记录999条相关故障报警信息

      报警类型:故障类型、发生时间、故障描述

      报警事件查询

      报警记录打印

    4.2主要技术参数

    4.2.1电源

      主电源:AC 220V 50Hz(允许80%~110%范围内变化)

      备用电源:主电源低电压或停电时,维持监控设备工作时间≥8h

      监控器为连接的模块(电压/电流信号传感器)提供DC 24V电源

    4.2.2工作制

       24小时工作制

       通讯方式

      Modbus-RTU通信协议,RS485半双工总线方式,传输距离500m(若超过可通过中继器延长通讯传输距离)。

    4.2.3监控容量

      ≤128点,用中继器扩展时可到达256点

    4.2.4操作分级

      值班员级:实时状态监视、历史记录查询。

      操作员级:实时状态监视、历史记录查询、探测器远程复位。

      管理员级:实时状态监视、历史记录查询、探测器远程复位、探测器参数远程修改、监控设备系统参数设定与修改、操作员添加与删除。

    4.2.5使用环境条件

      ① 工作场所:消防控制室内,或与消防控制台并列安装

      ② 工作环境温度:-10℃~+55℃

      ③ 工作环境相对湿度:≤95%无凝露

      海拔高度:≤2500m

      污染等级:Ⅲ级,安装类别:Ⅲ级

      外壳防护等级:IP51

    4.3主要组成部件

      ① 显示方式:320*240点阵液晶;

      ② 输入输出模块:内置远程智能I/O模块;

      ③ 声光报警模块:内置喇叭、蜂鸣器和LED指示灯;

      ④ 备用电源:DC24V,24Ah

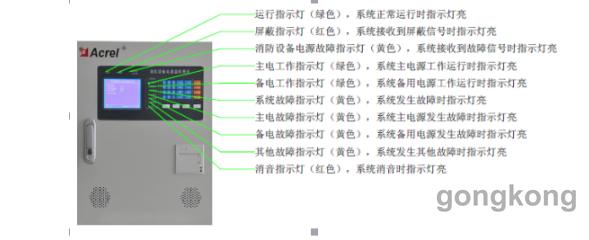

    4.3.1面板元件布置及功能说明

    项目总结

      随着电气安全在民用建筑以及公共建筑内的比重越来越重要,政府及民众对电气安全的认识度和重视度越来越高。企业建筑、公共建筑以及商业建筑等安装消防电源监测系统共是智能化建设的必然趋势。消防电源监测系统对消防设备供电系统的实时监测,能够及时提醒管理者处理消防供电隐患,对火灾预防有着重要的意义。本系统在上海建工医院3号楼项目投入运行以来,帮助甲方发现和整改了多处消防设备供电隐患,大大提高了工作人员的工作效率,保证了医院日常工作的稳定有序的进行,保证了医院后期的安全运行,并为医院的消防管理提供了科学的依据。

      消防电源监测系统的设计,安装,调试,验收的整个过程既是对电气安全的一次全面的检测,也是对用户配电系统管理人员的一次全面培训,通过项目的实施和系统运用的培训,让本项目的电力系统管理人员能够更加细致的了解本项目消防配电系统隐患的排除方法,提高其电气火灾防范意识和效率。



      在项目运行正常后,我方还提供了本项目消防电源系统整套资料,资料中包括本项目消防电源监测系统探测点的点位表,系统使用说明书等。就其中点位表而言,上面标注了本项目中各个探测器安装回路的具体名称位置,系统正常运行后的实时数据。全套资料便于后期管理人员快速掌握系统的架构,提高系统维护效率和故障排查速度。
