智能机井灌溉控制系统方案 图解

时间:2018-01-29 11:07来源:未知 作者:admin 点击:
1. 系统概述 我国是农业大国,耕地面积 20 亿亩,农田灌溉成为农业生产中的重中之重。但是传统的农田管理存在较大弊端,机井分散,不便管理。无须取水,造成水资源的浪费,地下

 1. 系统概述

  我国是农业大国,耕地面积 20 亿亩,农田灌溉成为农业生产中的重中之重。但是传统的农田管理存在较大弊端,机井分散,不便管理。无须取水,造成水资源的浪费,地下水严重匮乏。井房陈旧,安装方式占用较大耕地面积。机井裸露,存在安全隐患。为加强农业基础设施建设,着力推进农业经济结构的战略性调整、优化和升级,提高农业

  综合生产能力和农业效益。

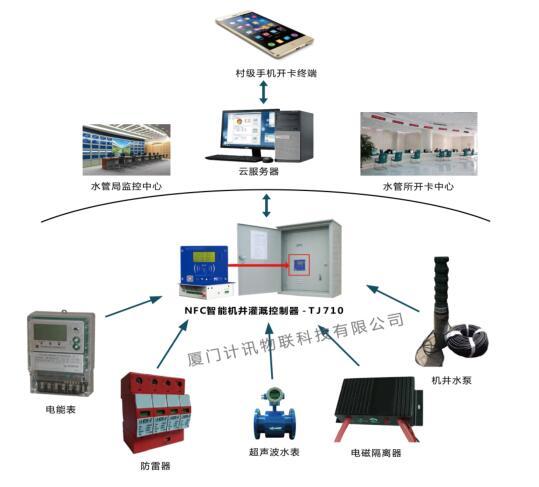

  厦门计讯最新开发的 NFC 新型智能机井控制系统集灌溉刷卡取水、自动用水用电计量、水泵控制、防盗报警、远程监测等功能于一体,实现灌溉机井取水自动计量、IC 卡控制、远程传输的一体化和一卡式操作、一柜式安装的智能测控装置。NFC 新型智能机井控制系统由潜水泵,超声波水表,电能表,防雷器、电磁隔离器、开卡器、NFC 机井灌溉控制器及开卡软件和机井远程监控管理平台软件组成,系统拓扑图如下所示:





    潜水泵是水管所资产,用于抽取地下水,电能表记录水泵的用电情况,超声波水泵记录抽水量;防雷器和电磁隔离器用于防止外部干扰及损害,开卡中心和移动开卡终端负责给农民开卡,NFC 机井灌溉控制器负责采集水表的流量和电表的用电量,并通过 4G/3G/CDMA/GPRS 把数据传到水管局监控中心和云服务器;平台软件通过对数据分析处理后,以不同形式展示给业主和管理人员,协助智能化管理机井灌溉系统,发现异常情况,及时处理。

  2. 平台软件介绍

  2.1 平台软件

  2.2.1 平台功能

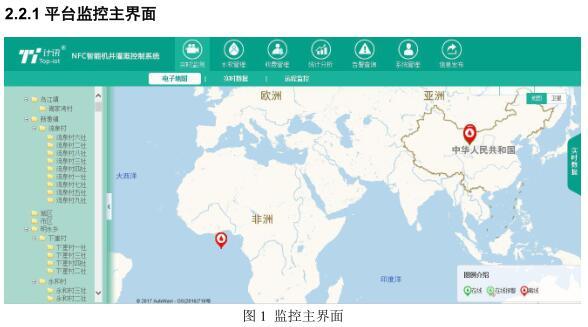

  ◆ 实时监控:支持 GIS 地图形式,列表形式,图标形式实时在线监测,轻松掌握每口机井

  状态。

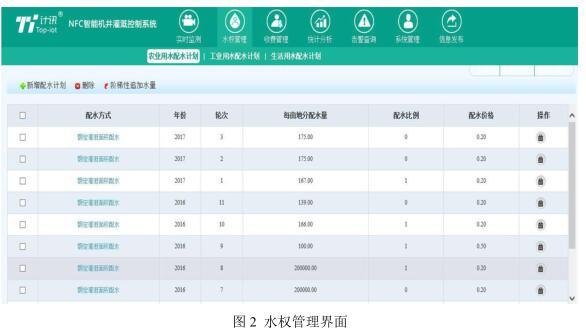

  ◆ 水权管理:以“总量控制和定额管理”为目标,水管局、水管所、村,自上而下三级水

  权分配和交易,实现水权市场化管理。

  ◆ 机井灌溉系统资产管理,详细记录每笔资产属性,购置,维修记录,随时查询资产信息。

  ◆ 自动生成各种报表,如用水量,用电量年、月、日报表等,各种形式分析和展示分析,

  挖据后的数据,并辅助制定区域农业取水计划的安排。

  ◆ 支持远程配置和干预控制各机井控制器,开启和关闭水泵需输入操作密码。

  ◆ 统计分析:具备报警查询、操作查询、用水查询和充值查询功能,同时可将历史记录随

  时打印。

  ◆ 信息发布:支持新增、删除、查找、修改水户信息、价格信息和灌溉的作物类型

  ◆ 系统管理:用户管理安全管理,支持操作记录历史查询,责任溯源。

  ◆ 报警查询:支持设备故障自动报警,报警方式包括短信,APP 和上位机软件报警。



 3. 开卡器及开卡软件

  3.1 NFC 卡 卡

  机井灌溉控制系统的 NFC 卡分为三种:用户卡,管理卡和反写卡,其作用如下:

  用户卡 :数量最多,农民使用,用于启动和关闭机井,需要充值才能使用,可挂失和补卡,也可以水权交易。

  管理卡:管理员使用,比用户卡权限高,用于管理特定区域内的机井使用。

  反写卡:充值回购和反写。

  3.2 NFC 开卡器(TJ720)

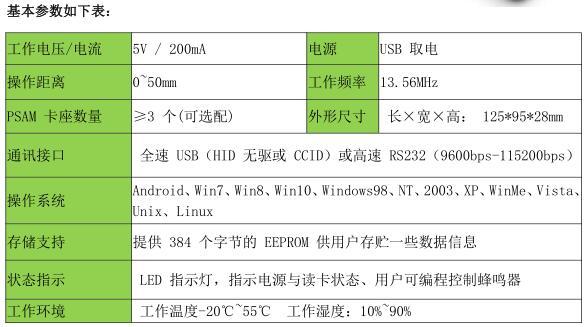

  J720 非接触式 IC 卡读写器符合 ISO14443A 标准,可支持多种接口联机方式:USB 口/RS232 串口,USB 采用无驱 HID 方式,方便安装使用。配有蜂鸣器和 LED 灯,为用户清楚地提供读写器和应用程序的状态指示,主要特点为:

  支持 NFC 标签;

  外型时尚,开发包功能齐全,易于开发;

  可根据用户要求定制,满足用户的特殊需求

  支持 Windows 操作系统、Linux 以及安卓平台;

  提供 384 个字节的 EEPROM 存贮空间;

  3.3 NFC 开卡软件

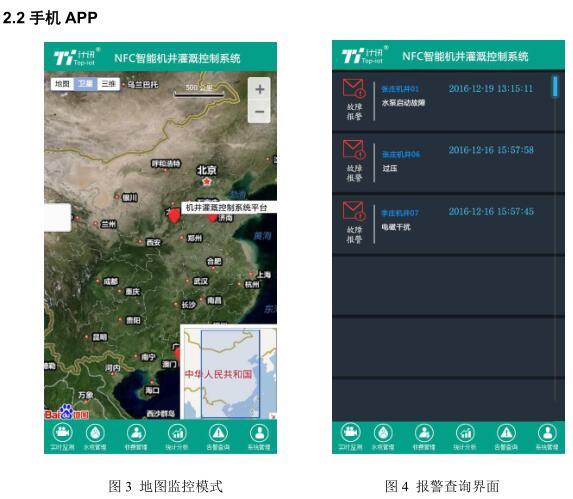

  NFC 开卡软件有两个版本,电脑端程序和手机 APP 端程序,可联网开卡,开卡数据可自动上传到数据中心,水管局可统一查看相关数据。

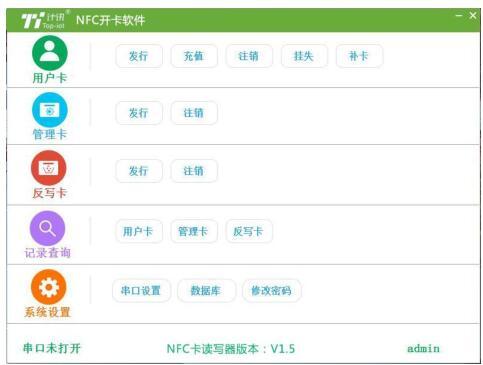

  开卡软件界面如下图所示:

  4.NFC 智能机井灌溉控制器介绍

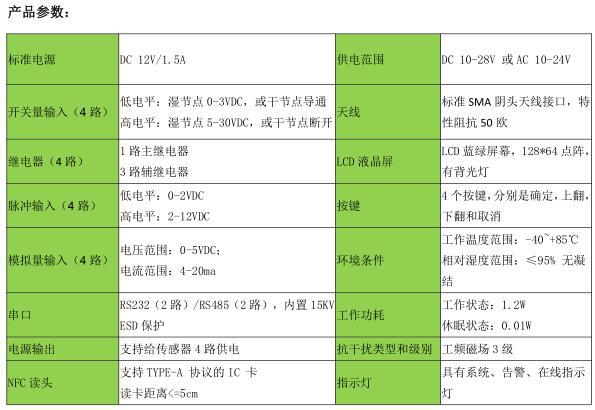

  TJ710 系列智能机井控制器是新型智能机控制系统(智能农业灌溉系统)的核心设备。设计完全满足工业级标准和工业用户的需求,采用高性能的工业级 32 位通信处理器,软件多级检测和硬件多重保护机制来提高设备稳定性。

  产品特点:

  ●支持水计量,电计量和时间计量,并支持多路计量;

  ●支持一个控制器可供多张用户卡使用;

  ●支持 2G/3G/4G、zigbee 等多种通讯方式;

  ●支持语音提醒用户用水信息。

  ●支持继电器控制输出,可直接接入接触器;

  产品功能:

  ●采集功能:采集超声波水表、脉冲水表的流量数据,采集只能电能表、秒冲电表的电量数

  据,采集压力、水位变送器的标准信号,采集水泵或阀门运行状态、设备供电状态等信息;

  ●刷卡取水功能:刷非接触 IC 卡,开启水泵取水(卡内要有剩余水量);

  ●控制功能:支持自动控制、远程控制水泵、阀门等控制设备;

  ●报警功能:监测数据越限、IC 卡内余额不足等,立即上报告警信息;

  ●存储功能:本机循环存储监测数据,掉电不丢失;

  ●远程监控:支持通过 2G/3G/4G 网络远程监控设备;

  ●远程管理:支持通过 2G/3G/4G 网络进行设备远程参数设置、程序升级。
