1.项目概述

迅饶BACnet网关对接西门子流量计

2.需求分析

2.1问题描述

迅饶BACnet网关对接西门子流量计

2.2网关介绍

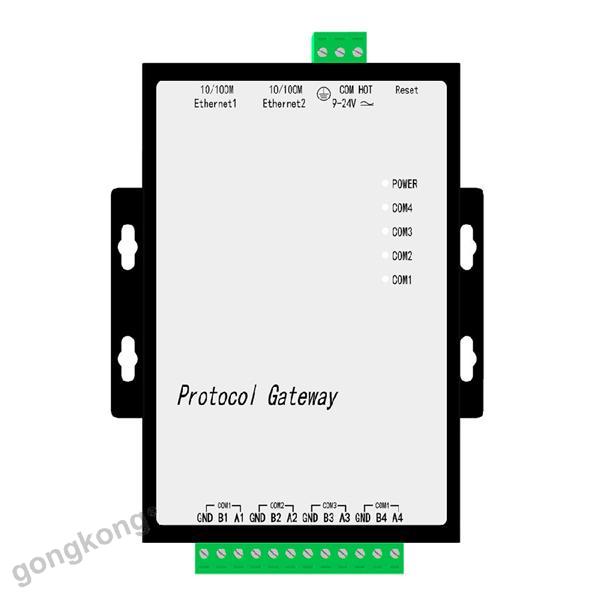

硬件网关BAC2004-ARM（2网4串，实际只用1个网口）支持多种协议转换，可以解决Honeywell，西门子，江森的Metasys、霍尼的EBI或者Niagara、施耐德TAC、加拿大Delta的ORCAview等大型楼宇自控公司组态软件无法连接一些不常见的控制设备，如PLC、空调、电梯、消防、灯光控制系统、电表、水表等。通过硬件网关将非标协议转换成BACnet标准协议，这样BACnet客户端组态软件就可以通过网关访问现场设备。

3.方案设计

3.1方案介绍

由于西门子流量计是西门子FUE950 通讯，可通过通讯文档直接建立驱动，然后配置相关通讯参数，读设备数据；

3.2 方案详细说明

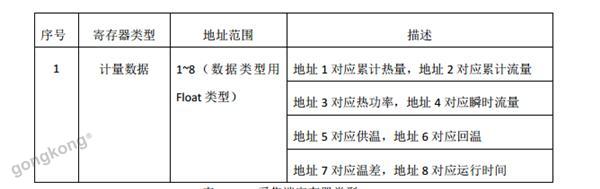

1. 寄存器说明文档

2.设备对接

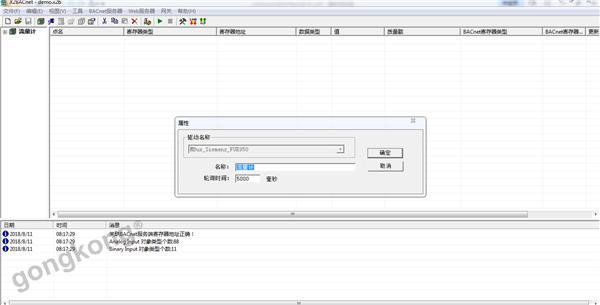

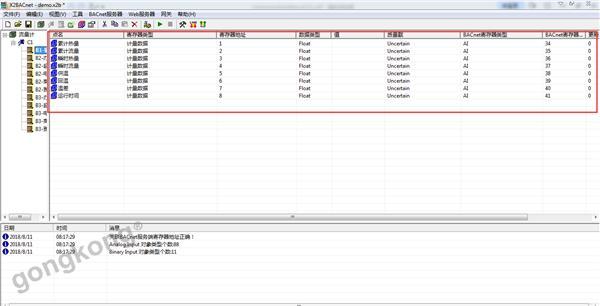

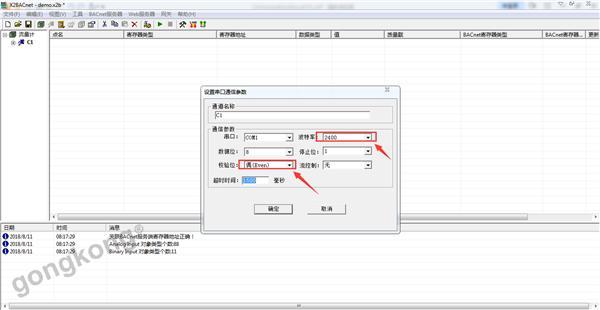

建立通讯协议，使用X2BACnet配置软件建立相关驱动并配置相关通讯参数和设备相关寄存器地址；

4. BACnet服务器设置

注意：BACnet设备通讯端口为47808，服务器ID可自定义。

设置完成后通过网线将工程上传到网关。
