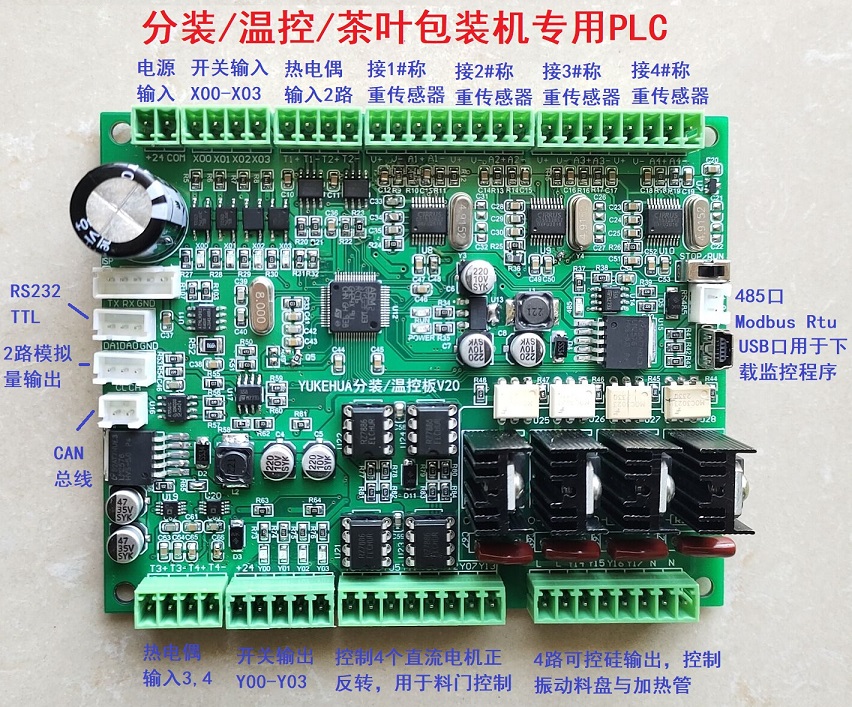

称重温控专用PLC 分装专用PLC 可控硅调压 料门电机正反转
YDA-8MT-3PT4TC-DM

软元件说明:

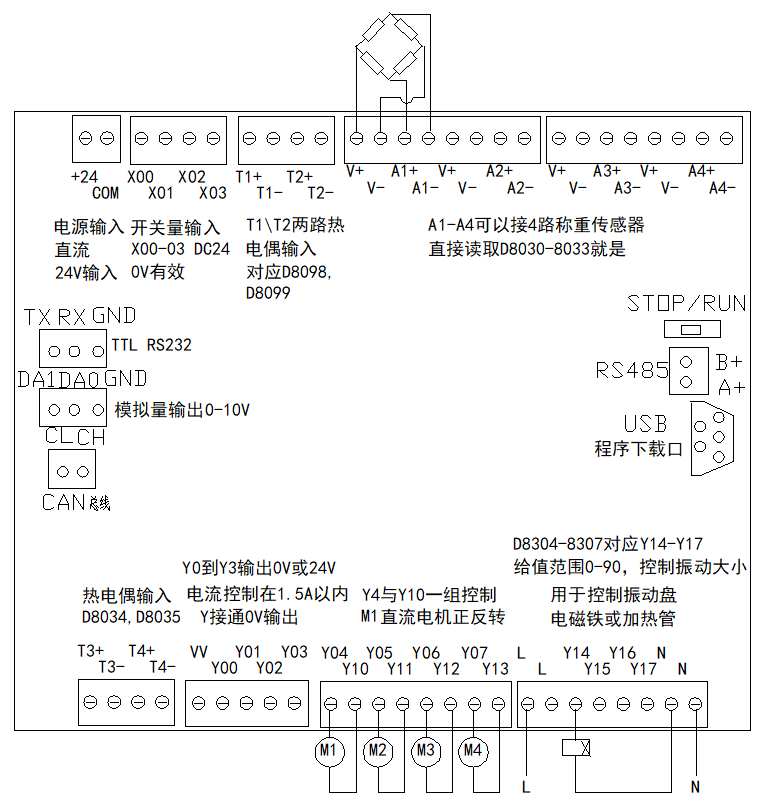

输入电源:DC24直流24V

程序步数:8000步;485口通信协议通过设定D8120来实现,可选FX3u、Modbus Rtu从机、RS指令)。1个USB口用于梯形图程序下载,在线监视。

输入点X元件:X0-X3,DC24输入,低电平有效。

输出点Y元件:Y0-Y3为晶体管输出DC24V。电流为0.5A。外部负载公共端接+24,另一端接到PLC输出口Y。

Y4-13用于控制5V直流电机正反转,Y14-Y17(D8304-8407数值范围0-90,控制输出大小)控制可控硅

模拟量输入:3路称重,数据存于D8030-8032。4路热电偶输入,数据位于D8034,D8035,D8098,D8099

2路模拟量输出:12位精度,输出电压:0-10V

中间继电器M:M0-M3071,掉电保存范围可设M0-M1023,默认M500-M1023。

步进点S:S0-1023,掉电保存范围可设S0-S1023,默认S500-S999。

100Ms定时器:T0-T199,累积型掉电保存T184-T199。

10Ms定时器:T200-T249,累积型掉电保存T246-T249。

1Ms定时器:T250-T383,其中T250-255为累计型。

16位计数器:C0-C199,掉电保存C100-199。

32位计数器:C200-C219,掉电保存C220-C234。

32位高速计数器:C235-255;C235-240为单相计数器。C241-243为带复位的单相计数器。C250-251为AB相计数器。C252-253为带复位的AB相计数器。

寄存器D:D0-D7999,掉电保存范围可设D0-7999,默认D200-D7999。

间接寻址指针V,Z:V0-7,Z0-7

P子程序跳转号:P0-63

特殊M元件:M8000运行时常闭,M8002上电脉冲,M8011为10Ms脉冲,M8012为100Ms脉冲,M8013为1s脉冲,M8014为分钟脉冲。
