誉达14点PLC多个通信口USB下载多轴联动插补自带模拟量

时间:2020-10-19 12:12来源:未知 作者:admin 点击:

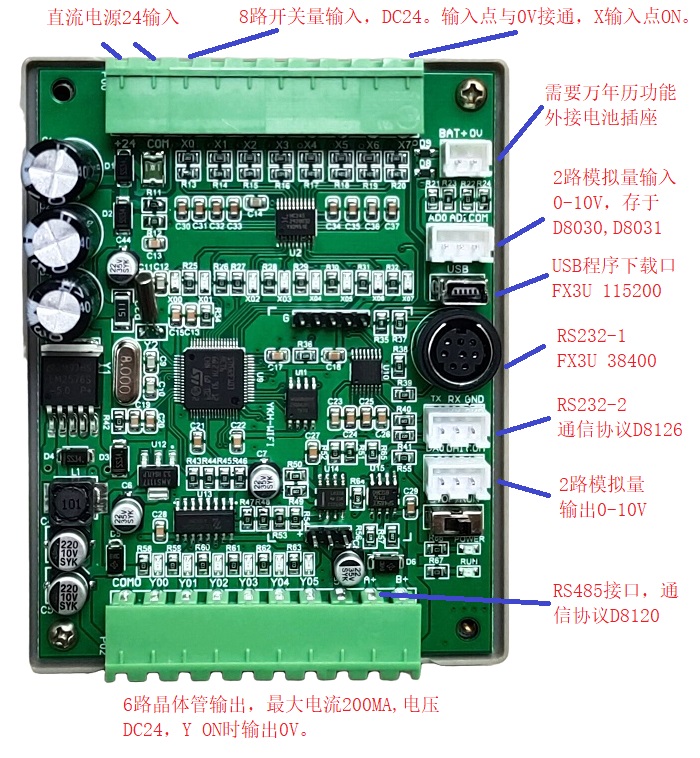

高性价比14点PLC 多个通信口 USB下载 多轴联动插补 自带模拟量输入输出
高性价比14点PLC 多个通信口 USB下载 多轴联动插补 自带模拟量输入输出
尺寸 100*80*40
输入电源 DC24直流24V
程序步数 8000步;黑色8芯通信口为FX3u协议38400,7,E,1;硬件接口与台达下载口一样。白色232通信口通信协议由D8126设置,右下角485口可以和变频器通信。通信协议通过设定D8120来实现,可选FX3u、Modbus Rtu从机或主机、RS指令)。1个USB口高速下载,高速在线监视。
输入点X元件 X0-X7,DC24输入,低电平有效。其中X0-5为高速计数输入口(60KHZ)。
输出点Y元件 Y0-Y5为晶体管输出DC24V。Y0-5为高速输出口(最高80K)。PWM周期为0-32767US。高速口电流最大0.2A。外部负载公共端接+24,另一端接到PLC输出口Y。
模拟量输入 2路模拟量输入,12位精度,输入电压:0-10V、0-20MA;模拟量转换值第一路:D8030;第二路:D8031。
中间继电器M M0-M3071,掉电保存范围可设M0-M1023,默认M500-M1023。
步进点S S0-1023,掉电保存范围可设S0-S1023,默认S500-S999。
100Ms定时器 T0-T199,累积型掉电保存T184-T199。
10Ms定时器 T200-T249,累积型掉电保存T246-T249。
1Ms定时器 T250-T383,其中T250-255为累计型。
16位计数器 C0-C199,掉电保存C100-199。
32位计数器 C200-C219,掉电保存C220-C234。
32位高速计数器 C235-255;C235-240为单相计数器。C241-243为带复位的单相计数器。C250-251为AB相计数器。C252-253为带复位的AB相计数器。
寄存器D D0-D7999,掉电保存范围可设D0-7999,默认D200-D7999。
间接寻址指针V,Z V0-7,Z0-7
P子程序跳转号 P0-63
I中断 X0-5外中断。定时器中断(1MS为单位)。计数器中断。
特殊M元件 M8000运行时常闭,M8002上电脉冲,M8011为10Ms脉冲,M8012为100Ms脉冲,M8013为1s脉冲,M8014为分钟脉冲。

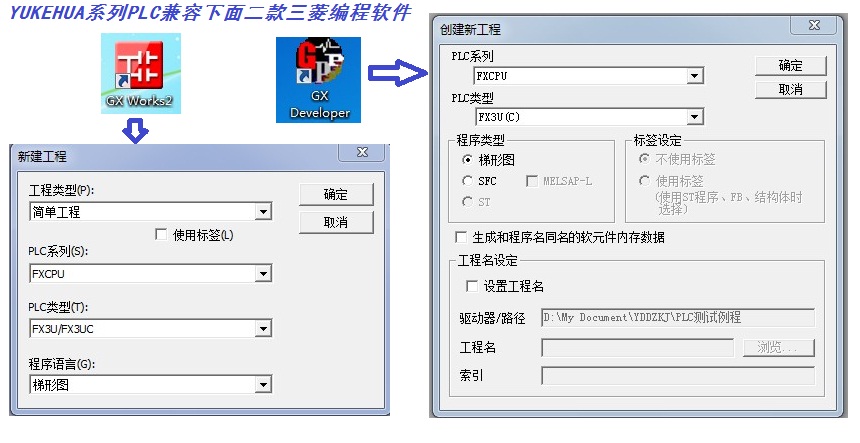

编程软件:

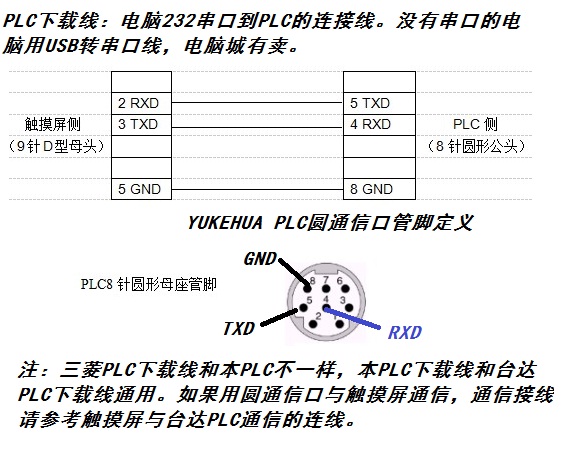

程序下载口:

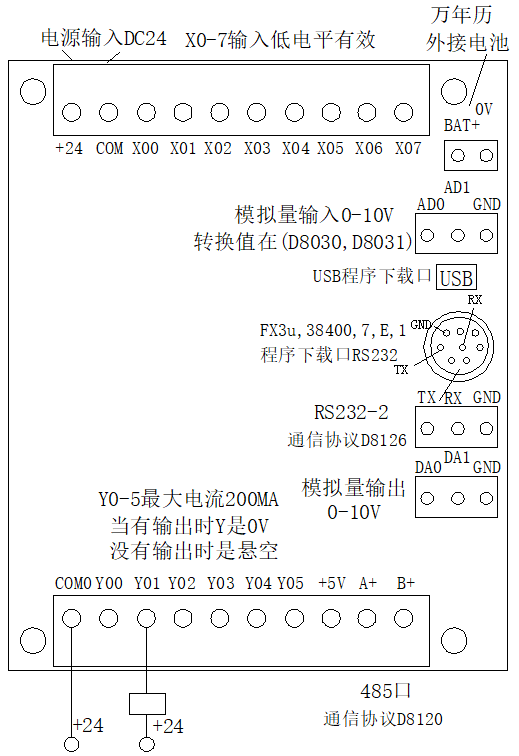

接线图:
