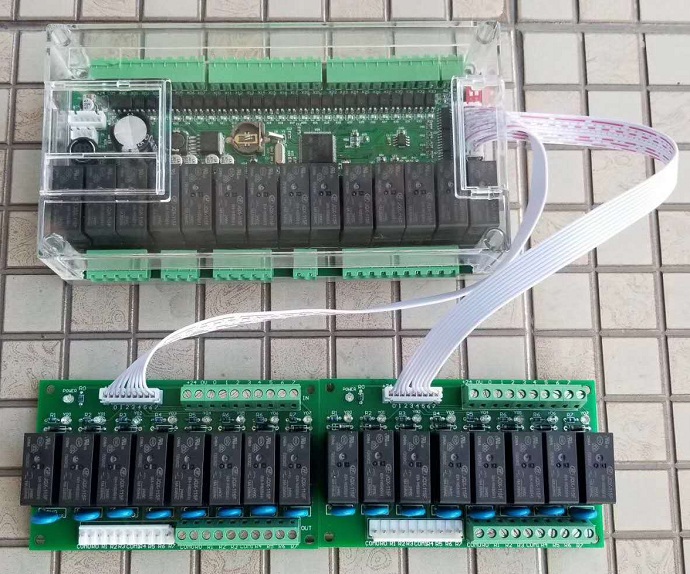

60点大电流输出PLC透明壳YDA3u-60MT-2AI-DC24-F1

时间:2018-09-30 16:41来源:未知 作者:admin 点击:
型号:YDA3u-60MT-2AI-DC24-F1 电源:DC24 程序容量:8000步,1000步1MS 通信口:黑色8芯通信口为FX3u协议115200,7,E,1;硬件接口与台达下载口一样。白色232通信口通信协议通过设定D8126来实现,可选
型号:YDA3u-60MT-2AI-DC24-F1

电源:DC24

程序容量:8000步,1000步1MS

通信口:黑色8芯通信口为FX3u协议115200,7,E,1;硬件接口与台达下载口一样。白色232通信口通信协议通过设定D8126来实现,可选FX3u、ModbusRtu从机、RS指令。485口通信协议通过设定D8120来实现,可选FX3u、Modbus Rtu从机、RS指令。1个USB口用于高速下载,在线监视。

USB:1个USB口用于程序下载与在线监控

开关量输入:28点DC24输入,X0-X33,低电平有效。

开关量输出:Y0-Y16为晶体管输出DC24V。Y0-7为高速输出口(最高100K),Y10-Y17为对应的脉冲方向,高速口与方向口电流最大0.2A。Y20-Y35继电器输出电流为8A。Y36-37晶体管输出,外部负载公共端接+24,另一端接到PLC输出口Y,电流0.2A。

模拟量输入:2路模拟量输入,12位精度,输入电压:0-10V、0-20MA;读模拟量用RD3A指令。

模拟量输出:2路模拟量输出,12位精度,输出电压:0-10V,写模拟量输出用WR3A指令。
继电器M:M0-M3071,掉电保存范围可设M0-M1023,默认M500-M1023。

步进点S:S0-1023,掉电保存范围可设S0-S1023,默认S500-S999。

定时器:100MS:T0-T199,累积型掉电保存T184-T199。
10MS:T200-T249, 累积型掉电保存T246-T249。
1MS:T250-T383,其中T250-255为累计型。

计数器:16位计数器:C0-C199,掉电保存C100-199。
32位计数器:C200-C234, 掉电保存C220-234。
32位高速计数器:C235-240为单相计数器,不倍频;C241-240为单相计数器,2倍频;C250-252为双相计数器,不倍频;C253-255为双相计数器,2倍频;

寄存器D:D0-D7999,掉电保存范围可设D0-7999,默认D200-D7999。

尺寸:190X110X35

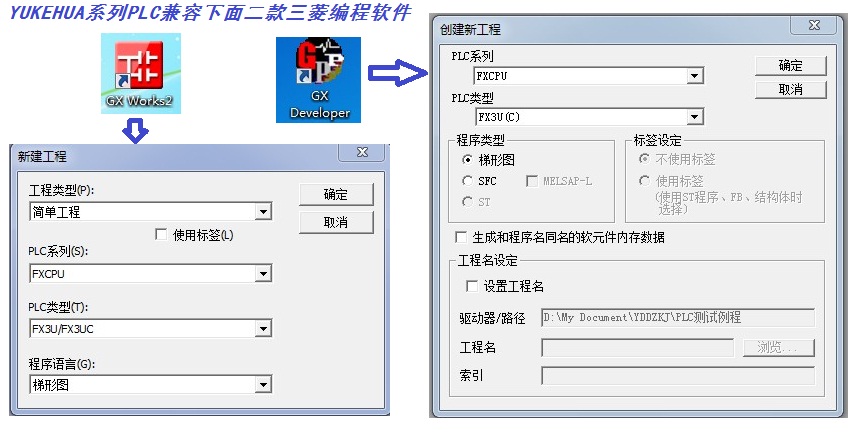

编程软件:

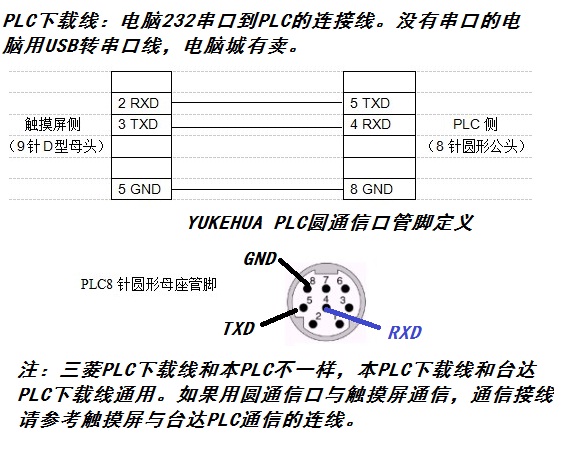

程序下载口:

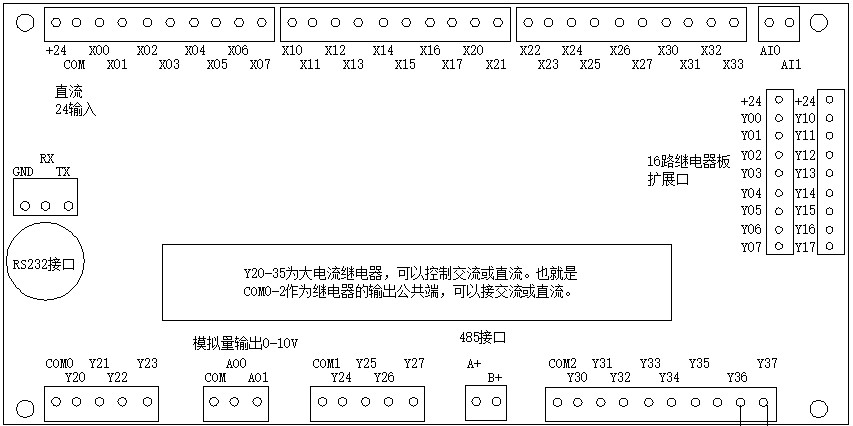

PLC接线图:
