漏电保护器拒动作原因分析 变频器为什么配不上漏电保护器?

时间:2018-05-23 10:07来源:未知 作者:admin 点击:
从技术原理上分析,漏电保护器也存在可能产生拒动的技术误区。 1,当中性线产生重复接地时,会使漏电保护器产生分流拒动,而中性线重复接地点是很难找到的。 2,当电源缺相,所
从技术原理上分析,漏电保护器也存在可能产生拒动的技术误区。
1,当中性线产生重复接地时,会使漏电保护器产生分流拒动,而中性线重复接地点是很难找到的。
2,当电源缺相,所缺相又正好是漏电保护器的工作电源时,会产生拒动。
最后还需特别指出两点:
1. 当发生人体单相触电事故时(这种事故在触电事故中几率最高),即在漏电保护器负载侧接触一根相线(火线)时它能起到很好的保护作用。如果人体对地绝缘,此时触及一根相线一根零线时,漏电保护器就不能起到保护作用。
2. 由于漏电保护器的作用是防患于未然,电路工作正常时反映不出来它的重要,往往不易引起大家的重视。有的人在漏电保护器动作时不是认真地找原因,而是将漏电保护器短接或拆除,这是极其危险的,也是绝对不允许的。
注意:漏电保护器必须要求有极高的灵敏性,使用知名品牌往往能提高安全性,因为它们对线路的检测非常精密、灵敏,在0.1 秒甚至更短的时间内就可以检测到异常,并在电流强度和时间尚未达到伤害程度前,就立即跳闸,切断电源主回路,充分保证了人身安全。而如果使用质量不过关的杂牌子,或老旧不堪的,哪怕只晚了1秒甚至0.5秒,但是对人体的伤害也是致命的。生命安全,必须警惕!

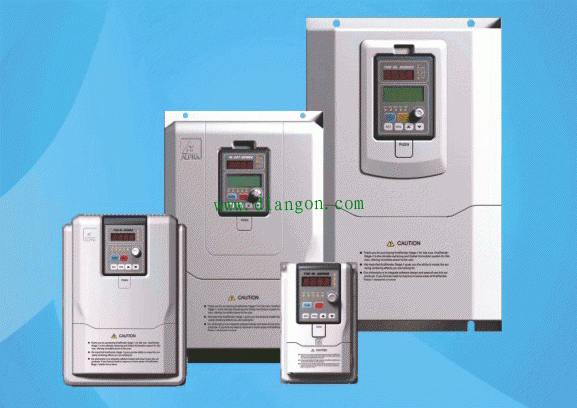

使用变频器时,决不能使用漏电保护器,这是变频器使用的一大原则。有些客户在使用变频器时,为变频器选了相应的漏电保护器。最后的结果是:变频器一起动,漏电保护器就动作,系统根本无法运行。
为什么呢?
漏电保护器的原理是,零序电流为零。而使用变频器时,零序电流不可能为零。
变频器输出侧为PWM波,电机电缆与大地之间有长电缆的电容效应,使用带屏蔽层的电缆时,电容效应更加明显。在变频器工作时,电容在充放电,有电流通过电容流入大地,并从进线侧的接地线再流回变频器,形成电流回路。如果在进线侧使用了漏电保护器,那么它会动作,切断系统运行。
SO,不要为你的变频器配漏电保护器了。如果要保证安全,做好设备接地就行了。


案例:
问:一台18.5KW锅炉引风机安装一台18.5KW的变频器,变频器安装好后一启动,配电房分闸就跳,
原来配电房每路都安装了漏电保护器(200mA动作,30mA脉冲)。
要求客户拆除漏电保护遭拒绝,后将载波频率调到1KHz,改变变频器启动方式仍未能解决,
最后怀疑电机的电源线有漏电,因其长度有20米左右且埋于地下,但要求客户更换也有困难(其原先工频使用正常)。
请问有没有什么简单有效的解决方法?
答:由于漏电保护器一般检测到三相不平衡度为%20以上就会跳保护,当安装变频器后三相不平衡度一般会超过%50以上,
所以漏电保护器肯定会跳。
下面出几种方法:
方法一:漏电保护器上一般会有一个调节器,把调节器调大即可;
方法二:把漏电保护器更换为变频器专用漏电保护器,市面上有卖变频器专用漏电保护器的。
方法三:增大设备负载,也就是马达负载,变频器在启动时漏电流就不会很大了。
方法四:把漏电保护器短接掉
