交流断路器和直流断路器有什么区别直流断路器接线方式

断路器（英文名称：circuit-breaker，circuit breaker）是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。
交流断路器是指允许交流电通过的断路器，通常所指的断路器都是交流断路器；而用在直流电路中的断路器就是直流断路器，只允许直流电通过。如果把直流断路器用在交流电路中，断路器基本是不动作或者直接烧毁，相反，把交流断路器用在直流电路中同理。

漏电断路器装在空开前面还是后面?空开和漏电的安装顺序

　　漏电断路器安装位置相对于空开有两种情况：1、与空开等配合一起安装使用；2、独立用作漏电断路及电路通断，一般控制末端线路控制，这时安装在空开后。
　　漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。按其保护功能和用途分为漏电保护继电器、漏电保护开关和漏电保护插座三种。（摘自百度百科）　　　1-1、漏电保护继电器与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。
　　    1-2、只有漏电保护断电功能，使用时必须与熔断器、热继电器、过流继电器等保护元件配合。
　　       2-1、具有短路、过负荷、漏电、过压、欠压之一或几种功能的，可以独立使用。
　　    2-2、漏电保护插座用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所。
　　    综上所述漏电断路器安装位置并不固定，关键是要实现保护功能。

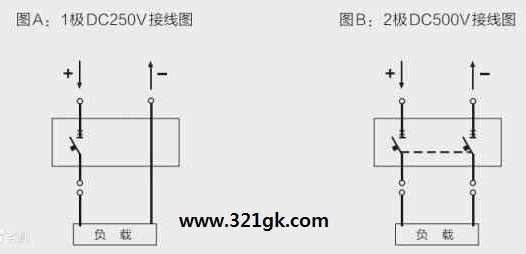

直流断路器接线方式

直流断路器采用特殊的灭弧、限流系统，可迅速分断直流配电系统的故障电流，使级差配合得到很大的提高。直流断路器特别针对电力工程直流系统中测保屏与分电屏之间出现的越级跳闸等事故，该系列有着优异的性能，能避免出现上述故障。直流断路器产品的级差配合特性为国内外同类产品之最佳。

1、板后接线。板后接线的优点在于维护直流断路器等时，只需要断开前级电源即可，而不需要重新接线。此类结构比较特殊，都配有专用的安装版和螺钉，在安装时须严格按照厂家要求进行安装以避免影响断路器的正常使用。
2、插入式接线。插入式接线的优点是当断路器需要更换时，只要拔出旧的断路器更换新的即可。在操作上要比板前和板后接线快，而且更加方便。使用此方法安装时应确保插头安全紧固，从而减少接触电阻提高安全性、可靠性。
3、抽屉式接线。直流断路器等产品的进出抽屉是靠摇杆进行顺时针或逆时针转动实现的，在主、二回路上都要采用插入式结构。这样可以做到一机两用，不仅节约了使用成本，在操作和更新维护的便捷方面也有很大的优势。 (责任编辑：admin)
