三相交流接触器是380V线圈供电还是220V供电点动和自锁控制

区别只在线圈电压上分380V和220V，接线是220V的线圈A1和A2接1零1火，380V的A1和A2接俩火线。380V或者220V在交流接触器上都有标注。

　　测阻值，看线径，如果测阻值是2200Ω，I=U/R=220/2200=0.1A,查线径载流表，当计算电流接近或等于计算电流时，这个线圈就是220V，当计算电流大于线径电流，这个线圈就是380V。

接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

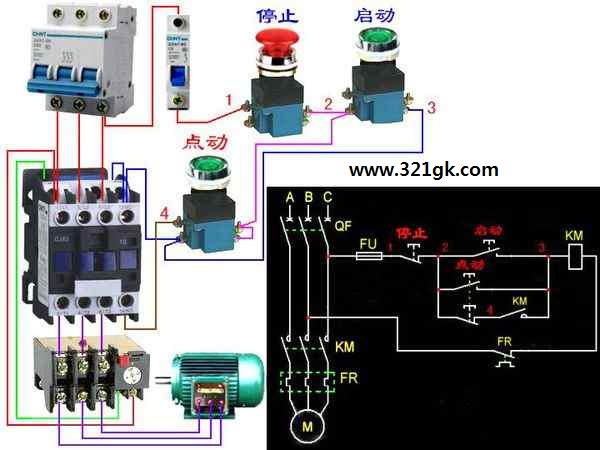

交流接触器的点动和自锁控制接线图

在电路上都可以看成开关。
点动，没有外部干预时的通断情况为常态。有外部控制（干预）时，状态反转；外部干预撤销，恢复为常态。例如按汽车喇叭，按下即响，松开即停。
自锁，每受一次外部干预，状态反转一次；外部干预撤销，保持当前的状态。

交流接触器的点动和自锁控制接线图 (责任编辑：admin)
