气体继电器校验-热继电器选型原则和标准
气体继电器试验内容根据国家电力行业《DL/T540-94 气体继电器校验规程》 进行。在此主要对轻瓦斯、重瓦斯和瓦斯继电器试验内容做简单阐述。

1、轻瓦斯试验
将瓦斯继电器放在实验台上固定,(继电器上标注箭头指向油枕),打开实验台上部阀门,从实验台下面气孔打气至继电器内部完全充满油后关闭阀门,放平实验台,打开阀门,观察油面降低到何处刻度线时轻瓦斯触点导通,使用单位按自身设备要求设定轻瓦斯定值,若轻瓦斯定值不满足要求,应调节开口杯背后的重锤改变开口杯的平衡来满足需求。

2、重瓦斯试验(流速实验)
从实验台气孔打入气体至气体继电器内部完全充满油后关上阀门,放平实验台,打开实验台表计电源,选择表计上的瓦斯孔径档位,测量方式选在“流速”,再继续打入气体,观察表计显示的流速值为整定值止,快速打开阀门,此时油流应能推动档板将重瓦斯触点导通。重瓦斯定值一般为1.0-1.2m/s,若重瓦斯定值不满足要求,应通过调节指针弹簧改变档板的强度来满足需求。

3、密闭试验
同上面的方法将起气体继电器内部充满油后关上阀门,放平实验台,将表计测量方式选在“压力”,打入气体,观察表计显示的压力值数值为0.25MPa,保持该压力40分钟,检查瓦斯继电器表面桩头根部是否渗油。

热继电器选型原则和标准

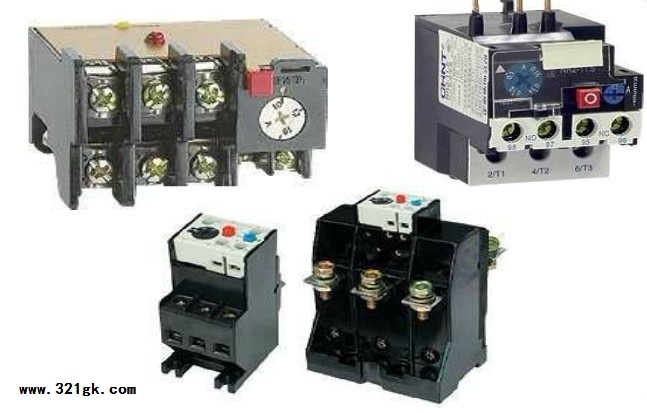

热继电器主要用于保护电动机的过载,因此选用时必须了解电动机的情况,如工作环境、启动电流、负载性质、工作制、允许过载能力等。
1、原则上应使热继电器的安秒特性尽可能接近甚至重合电动机的过载特性,或者在电动机的过载特性之下,同时在电动机短时过载和启动的瞬间,热继电器应不受影响(不动作)。
2、当热继电器用于保护长期工作制或间断长期工作制的电动机时,一般按电动机的额定电流来选用。例如,热继电器的整定值可等于0.95-1.05倍的电动机的额定电流,或者取热继电器整定电流的中值等于电动机的额定电流,然后进行调整。
3、当热继电器用于保护反复短时工作制的电动机时,热继电器仅有一定范围的适应性。如果短时间内操作次数很多,就要选用带速饱和电流互感器的热继电器。
4、对于正反转和通断频繁的特殊工作制电动机,不宜采用热继电器作为过载保护装置,而应使用埋入电动机绕组的温度继电器或热敏电阻来保护



热继电器文字符号:FR
热继电器图形符号:

           热继电器图形符号            热继电器常开触头电气图形符号                   热继电器常闭触头电气图形符号

  热继电器元件图形符号           热继电器常开触头图形符号          热继电器常闭触头图形符号
